特性
- 保护高功率便携式设备
- 较宽工作输入电压保护范围：2.7V至36V
- 超快关断时间：100ns
- 内置电荷泵，用于驱动外部N-MOSFET
- 灵活的过压保护设计
- I2C可调节过压保护触发电平
- 较宽可调节OVLO门限范围：4V至24V(168级)
- 预设内部高精度OVLO门限：6.8V±2%
- 附加保护特性提高系统可靠性
- VBUS短路检测
- 软启动电路大大降低了输入浪涌电流
- 内部15ms启动去抖
- 热关断保护
- 节省空间
- 8焊球、0.35mm焊距、1.77mm x 1.03mm WLP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

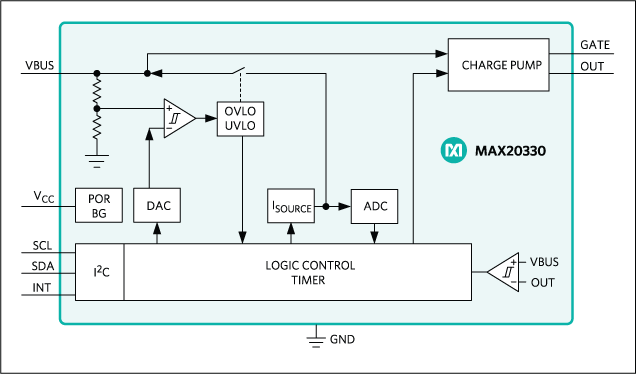

MAX20330为过压控制器，带有VBUS阻抗检测功能。器件驱动外部低RON通路，支持要求灵活、可调节OVLO门限的设备。VBUS阻抗检测可检测VBUS上的软短路，并向用户警告潜在的连接器过热。
MAX20330设计用于驱动单个或两个具有低RON(10mΩ，最大值)的反向配置N沟道MOSFET。如必要，可使用外部TVS保护器件，防止高能浪涌。
器件采用8焊球(0.35mm焊距、1.77mm x 1.03mm)晶圆级封装(WLP)，工作在-40ºC至+85°C扩展级温度范围。
应用
- 台式计算机
- 平板设备
- 智能电话
- 平板电脑
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20330BEWA+ |
8-WLCSP-N/A
|
|
|
| MAX20330BEWA+T |
8-WLCSP-N/A
|
|
|
| MAX20330EWA+ |
8-WLCSP-N/A
|
|
|
| MAX20330EWA+T |
8-WLCSP-N/A
|
|
- MAX20330BEWA+
- 引脚/封装图-中文版
-
8-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX20330BEWA+T
- 引脚/封装图-中文版
-
8-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX20330EWA+
- 引脚/封装图-中文版
-
8-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX20330EWA+T
- 引脚/封装图-中文版
-
8-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
MAX20330EVKIT
MAX20330评估板
产品详情
MAX20330评估板(EV kit)为完全装配并经过测试的电路板，演示MAX20330可编程OVLO器件，器件带有VBUS短路检测功能。评估板已安装MAX20330EWA+。
应用
- 台式计算机
- 平板设备
- 智能电话
- 平板电脑
资料
