特性
- 提供可靠保护
- 可调限流（500mA至6A）
- 过载限流（2A至6A）精度：±5%
- 电流监控器
- 低 RON10mΩ（典型值）
- 反向电流保护
- 短路保护
- 热关断保护
- 节省空间
- 12引脚、0.4mm间距、1.68mm x 1.48mm WLP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

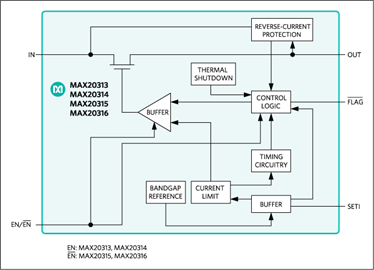

MAX20313–MAX20316均为可编程限流开关，具有内部限流功能，可防止因错误的负载条件而损坏主机设备。这些限流开关具有10mΩ（典型值）的低导通电阻，支持+2.5V至+5.5V输入电压范围。这些器件可在500mA至6A范围内调节限流值，非常适合用于大负载电容充电和大电流负载开关应用。
MAX20313和MAX20315在过流事件期间提供连续限流模式。MAX20314和MAX20316在过流事件期间提供闭锁模式。其他安全特性包括防止器件过热的热关断保护，以及防止电流返回输入的反向电流阻断。
这些器件采用12引脚（0.4mm间距，1.68mm x 1.48mm）晶圆级封装(WLP)，可在-40°C至+85°C扩展级温度范围内工作。
应用
- Data调制解调器卡
- 便携式媒体播放器
- 手机中的射频功率放大器
- SDXC卡电源保护
- USB端口
- UTCA/ATCA平台
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20315EWC+ |
Wafer-Level Package 4x3 Bump, Full Array
|
|
|
| MAX20315EWC+T |
Wafer-Level Package 4x3 Bump, Full Array
|
|
- MAX20315EWC+
- 引脚/封装图-中文版
-
Wafer-Level Package 4x3 Bump, Full Array
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX20315EWC+T
- 引脚/封装图-中文版
-
Wafer-Level Package 4x3 Bump, Full Array
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
MAX20313EVKIT
MAX20313/MAX20314/MAX20315/MAX20316评估套件
产品详情
MAX20313评估套件（EV套件）是一块装配完成且经过测试的电路板，用于演示MAX20313 500mA至6A可调限流开关器件。该评估套件已安装MAX20313EWC+。该评估板还可用于评估MAX20314、MAX20315和MAX20316。
应用
- 数据调制解调器卡
- 便携式媒体播放器
- 手机中的RF功率放大器
- SDXC卡电源保护
- USB端口
- UTCA/ATCA平台
