MAX20092

12开关矩阵管理器,适用于汽车照明

更多 showmore-icon

灵活且快捷——支持高达1.5A的矩阵/像素汽车照明

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 支持汽车应用:AEC-Q100认证
  • 灵活的配置允许在不同应用中使用相同器件
    • 单、双和四灯串配置
    • 单灯串配置中可串联多达12个开关
    • 双灯串配置中可串联多达6个开关
    • 四灯串配置中可串联多达3个开关
    • 每个开关多达2颗LED
  • 最优的PWM调光配置提供优异的调光性能
    • 可编程12位PWM调光
    • PWM调光状态之间渐变
    • 使用内部时钟发生器或外部时钟进行PWM调光
  • 保护特性和封装提高可靠性
    • LED开路保护
    • 可编程LED开路和短路门限
    • LED开路和短路报告
    • 热增强32引脚SWTQFN封装
更多细节
show more Icon

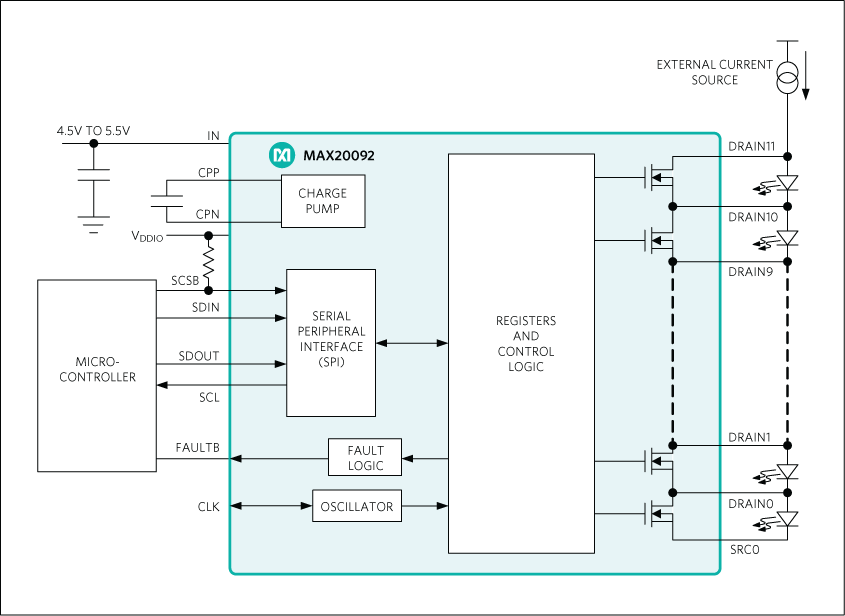

MAX20092 12开关矩阵管理器IC适用于汽车照明应用,包括一个12开关阵列,用于旁路单灯串或多灯串应用中的各个LED。器件具有12个独立控制的n沟道MOSFET开关,额定指标为10V,导通电阻为0.100Ω。可利用单个电流驱动为串联的所有LED供电。通过导通和关断每颗LED连接的旁路开关,即可对各个LED进行调光;也可配置为2个灯串,每个灯串中串联6个开关;以及配置为4个灯串,每串中3个开关。每个灯串使用独立的电流驱动。每个开关可连接1颗或2颗串联的LED。IC也包括内部电荷泵,为每个LED旁路开关的栅极驱动供电。开关的低导通电阻最大程度减小传导损耗和功耗。

IC通过串行外设接口(SPI)实现串行通信。MAX20092为从器件,通过SPI与作为主器件的外部微控制器(µC)通信。12个开关中的每个开关均可独立编程为旁路灯串中接在每个开关上的LED。每个开关可完全导通、完全关断,或者使用或不使用渐变模式进行调光。PWM频率可通过内部振荡器设置,或者设置为外部时钟源。IC具有LED开路保护,以及通过SPI报告LED开路和短路故障。MAX20092采用32引脚(5mm x 5mm)侧面防潮TQFN (SWTQFN)封装,带有热增强裸焊盘。


支持矩阵和像素照明的车用HB LED控制器

应用

  • 汽车前灯系统
  • 汽车矩阵照明系统
  • 汽车尾灯系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20092ATJ/VY+
  • HTML
  • HTML
MAX20092ATJ/VY+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX20092EVSYS

MAX20092 评估板

zoom

MAX20092EVSYS

MAX20092 评估板

MAX20092 评估板

特性和优点

  • 工作电压输入范围:9V至16V
  • 独立或分组控制各个LED的导通、关断和PWM调光
  • 渐变或不渐变调光
  • 相移能力
  • 打开/关断LED时控制摆率
  • 指示各个LED的开路和短路
  • 可调节短路门限
  • 开路轨迹检测
  • 可调节PWM调光频率
  • 温度报警和热关断指示
  • 报告SPI错误的状态报告
  • 通过SPI接口实现独立、全局或分组写模式
  • 报告LED分组电阻(RGRADE)
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20092评估系统为矩阵LED调光器系统,具有MAX20092 12开关矩阵LED调光器IC。系统包括两片MAX20092 IC,每片控制一串12颗串联LED。可对各个LED进行独立控制或分组控制。用户可将LED打开或关断,可以使用或不使用渐变。两串各12颗串联LED的灯串由MAX20097驱动,该器件为双路buck控制器IC,电流为0.5A。双路buck控制器的电源由MAX16990产生,该器件为由外部12V电源供电的boost控制器IC。关于MAX20092 IC的详细操作信息,请参考MAX20092 IC数据手册。

应用

  • 汽车前灯系统
  • 汽车矩阵照明系统
  • 汽车尾灯系统
