MAX1823
量产双路、USB开关，带有故障屏蔽及自复位功能
- 产品模型
- 4
产品详情
- 采用微型10引脚µMAX封装的双通道USB开关
- 自动复位功能有助于省电
- 每通道负载高达720mA
- 内置20ms故障消隐
- 符合USB规范
- 关断期间阻断反向电流(MAX1823A/MAX1823B)
- 输入电压范围：4V至5.5V
- 独立关断控制
- （MAX1823/MAX1823A——低电平有效）
- （MAX1823B/MAX1823H——高电平有效）
- 独立的低电平有效FAULT指示器输出
- 热过载保护
- 静态电流：50µA（两个开关都导通）
- 待机电流：3µA

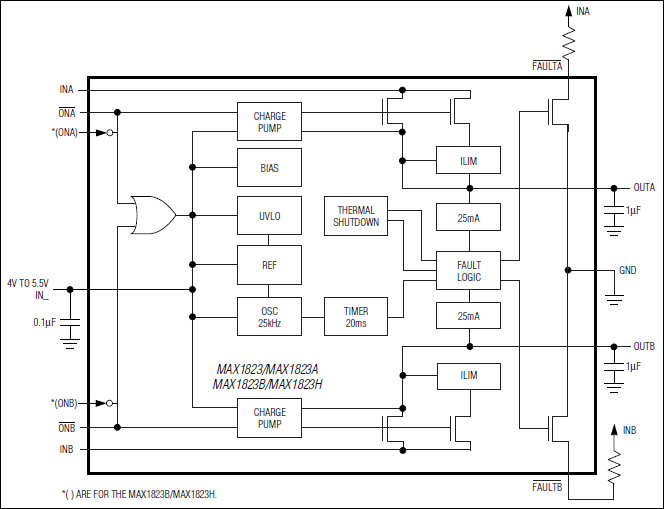

MAX1823是一款双通道限流开关，具有自动复位功能，专为USB应用而设计。如果输出短路，自动复位功能会将开关闭锁，从而节省系统功耗。当短路消除时，开关重新激活。每个通道提供高达720mA的电流并符合USB规范。低静态电源电流(50µA)和待机电流(3µA)可为便携式应用节省电池电量。
MAX1823具有多种安全特性，可确保USB端口受到保护。内置热过载保护可限制功耗和结温。高精度的内部限流电路可保护输入电源，使其免受过载和短路条件的影响。当发生热过载、限流、欠压闭锁(UVLO)或短路故障时，会通过独立故障信号（低电平有效FAULTA和低电平有效FAULTB）通知微处理器(µP)。20ms故障消隐功能可忽略瞬时故障，例如在热插拔容性负载时引起的故障，从而防止向主机系统发送误警报。在关断期间，MAX1823A/MAX1823B还可阻断反向电流（从OUT_到IN_的电流）。
MAX1823采用节省空间的10引脚µMAX®封装。MAX1823/MAX1823A通过低电平有效信号使能，MAX1823B/MAX1823H通过高电平有效信号使能。关于该器件的单通道版本，请参考MAX1946数据手册。关于三通道版本，请参考MAX1940数据手册。
应用
- 坞站
- 笔记本电脑与台式计算机
- PDA与掌上电脑
- USB端口和集线器
