MAX1812

量产

双路、USB开关，带有故障屏蔽

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采用微型10引脚µMAX封装的双通道USB开关
  • 每通道负载高达500mA
  • 内置20ms故障消隐
  • 符合USB规范
  • 输入电压范围：+4.0V至+5.5V
  • 静态电流：45µA
  • 关断电流：3µA
  • 独立关断控制
  • 独立的低电平有效FAULT指示器输出
  • 热过载保护

MAX1812是专为USB应用而设计的双通道限流开关。每个通道提供高达500mA的电流并符合USB规范。MAX1812的低静态电源电流(45µA)和关断电流(3µA)可为便携式应用节省电池电量。

MAX1812具有多种安全特性，可确保USB端口受到保护。内置热过载保护可限制功耗和结温。该器件还具有高精度的内部限流电路，可保护输入电源，使其免受过载和短路条件的影响。当发生热过载、限流、欠压闭锁或短路故障时，会通过独立故障信号（低电平有效FAULTA和低电平有效FAULTB）通知微处理器。电路具有20ms故障消隐功能，可忽略瞬时故障，例如在热插拔容性负载时引起的故障，从而防止向主机系统发送误警报。

MAX1812采用节省空间的10引脚µMAX封装。关于该器件的单通道版本，请参考MAX1693、MAX1694和MAX1607数据手册。



应用

  • 计算机：台式机、工作站和服务器
  • 坞站
  • 笔记本电脑
  • PDA与掌上电脑
  • USB集线器
  • USB端口
MAX1812
双路、USB开关，带有故障屏蔽

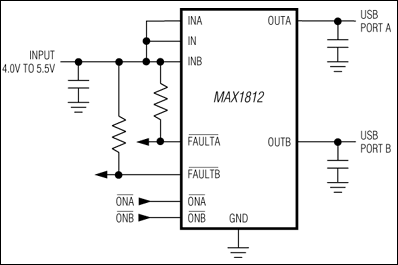

MAX1812：典型工作电路
