概览
优势和特点
- 适用于多达四节锂离子电池的独立充电器
- ±0.8%高精度电池调节电压
- 低压差:98%占空比
- 安全地为接近耗尽的电池预充电
- 连续电压和温度监控
- 关断电池电流:< 1µA
- 输入电压高达+28V
- 安全定时器防止过度充电
- 输入电流限制
- 节省空间的28引脚QSOP封装
- 300kHz PWM振荡器可降低噪声
- 转换效率达90%
产品详情

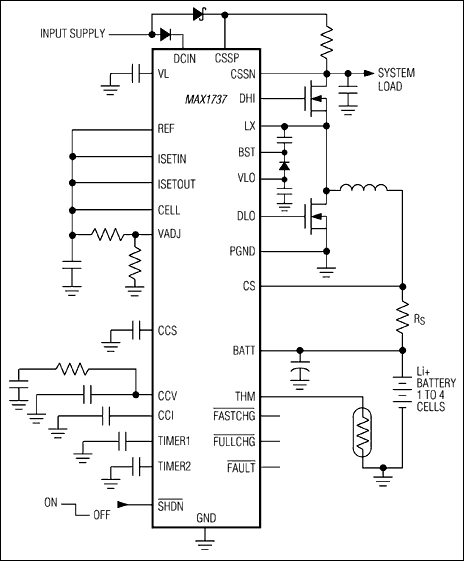

MAX1737是一款开关模式锂离子电池充电器,可为一到四节电池充电。它提供调节充电电流和调节电压,电池端子处的总电压误差仅为±0.8%。外部N沟道开关和同步整流器可在宽输入电压范围内提供高效率。一旦达到可调的时间限制,内置的安全定时器即会自动终止充电。
MAX1737使用两个环路调节电压设定点和充电电流,这两个环路协同工作以在电压和电流调节之间平稳转换。为防止输入电源过载,通过一个额外的控制环路监控从输入源汲取的总电流,从而支持使用低成本的壁式适配器。
每节电池的电压调节限值设置在+4.0V和+4.4V之间,并且可以通过引脚绑定设置为1到4节。电池温度通过外部热敏电阻进行监控,以在电池温度超出可接受范围时阻止充电。
MAX1737采用节省空间的28引脚QSOP封装。使用评估套件(MAX1737EVKIT)以帮助缩短设计时间。
应用
- 桌面底座充电器
- 手持式仪器仪表(PDA、掌上型电脑)
- 锂离子电池组
- 笔记本电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
MAX1737 Reliability Data1/12/2023
-
Efficiency Improvement in Battery Mode - MAX1737, MAX1757, MAX17583/10/2015
-
Charging Lithium Batteries with a Nonstandard Termination Voltage7/5/2011
-
Improving Accuracy of the MAX1737 Lithium-Ion Battery Charger6/23/2006
-
Reduce Component Count and Cut Costs by Disabling the MAX1737 Source-Current Loop12/16/2002
