MAX745

开关模式锂离子电池充电器

更多 showmore-icon

精度高达±0.75%的Li+电池充电器,提供4A充电电流时不会出现发热现象

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 为1至4节锂离子电池充电
  • 使用1%电阻时电压调节精度为±0.75%
  • 提供高达4A的电流而不会过热
  • 90%效率
  • 使用低成本设置电阻和N沟道开关
  • 高达24V输入
  • 最大电池电压高达18V
  • 300kHz脉宽调制(PWM)工作模式
    • 低噪音、小型元件
  • 独立工作——无需微控制器
更多细节
show more Icon

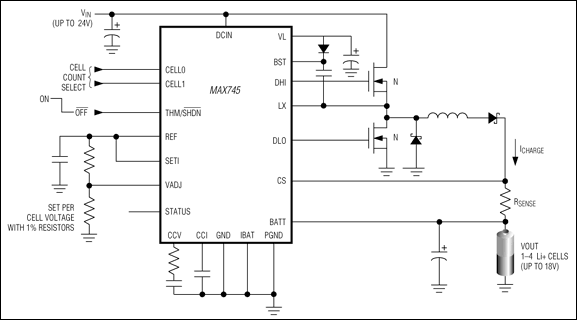

MAX745提供为锂离子电池组充电所需的所有功能。它提供高达4A的调节充电电流且不会变热,电池端子处的调节电压总误差仅为±0.75%。它使用低成本的1%电阻来设置输出电压,并使用低成本的N沟道MOSFET作为电源开关。

MAX745使用两个环路调节电压设定点和充电电流,这两个环路协同工作以在电压和电流调节之间平稳转换。使用标准1%电阻将每节电池的电压调节限值设置在4V至4.4V之间,然后通过引脚绑定将电池数量设置为1到4节。输出电压总误差小于±0.75%。

对于具有SMBus微控制器接口并能够为镍镉和镍氢电池充电的类似器件,请参考MAX1647和MAX1648。对于使用线性稳压器控制方案的低成本锂离子充电器,请参考MAX846A。





应用

  • 手机
  • 桌面底座充电器
  • 手持式仪器仪表(PDA、掌上型电脑)
  • 锂离子电池组
  • 笔记本电脑
