MAX16999

超低输出电压、低静态电流线性稳压器，用于高温环境

更多 showmore-icon

静态电流低至13µA的线性稳压器，能够输出高达100mA的电流

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 输出电压可预设在0.5V至3.3V
  • TA = +125°C时，输出电流高达100mA
  • 13µA静态电流
  • 逻辑控制使能
  • 可调节POR延迟标志
  • 复位定时器提供GND短路保护
  • 能够与同等电压的大电流电源一起实现并行供电
  • 通过AEC-100认证
  • 热过载和短路保护
  • 带裸焊盘的微型8引脚µMAX®封装
更多细节
show more Icon

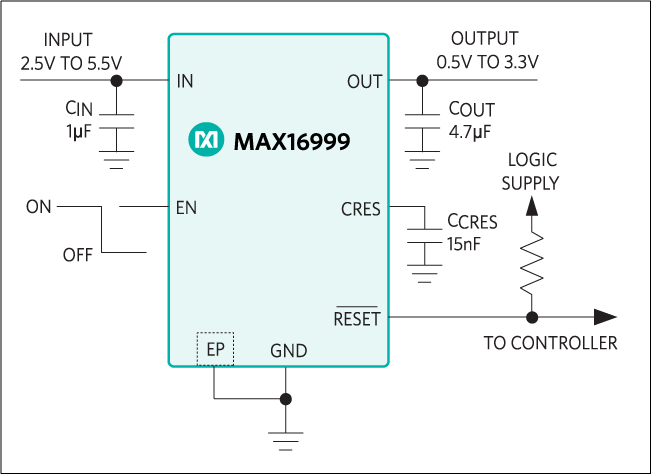

MAX16999线性稳压器的输入电压范围为2.5V至5.5V，提供高达100mA的连续负载电流，静态电流约为13µA (典型值)。输出电压可由内部预设在0.5V至3.3V (参见数据资料中的Selector Guide)。当输出电压达到标称稳压值时，低有效、漏极开路复位输出将在可编程超时周期内继续保持低电平。将外部电容连接至CRES用于设置复位超时。

该器件还具有逻辑控制的关断、短路和热过载保护功能。非常适合多媒体、远程信息处理终端和电机控制微处理器(µC)的监测。MAX16999可以在休眠模式下为µC的核或终端部分提供低静态电流供电，还可以在µC关断期间用于定时器或存储器供电。可调节POR延迟有助于电源排序。

应用

  • 手持/便携设备
  • 工业
  • 不间断计时
  • SDRAM电源
Show More Arrow image
