MAX16814

量产

集成4通道、高亮度LED驱动器，提供高压DC-DC控制器

效率最高并具有完备故障保护的多串驱动器，外部元件数最少

数据手册 (Rev. 11) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 内置MOSFET的4路线性LED电流吸收电路
    • 20mA至150mA满量程LED电流调节范围
    • 驱动1至4串LED
  • 升压、SEPIC或电感耦合的升降压电流模式DC-DC控制器
    • 200kHz至2MHz可编程开关频率
    • 外部开关频率同步
  • 自适应优化输出电压，有效降低功耗
  • 4.75V至40V输入工作电压范围
  • 关断电流小于40µA
  • 200Hz下5000:1的PWM调光比(MAX16814A_ _和MAX16814U_ _)
  • 漏极开路故障指示输出
  • LED开路和短路检测及保护
  • 过热保护
  • 增强散热型20引脚TQFN、QFND和TSSOP封装

MAX16814高效率、高亮度LED (HB LED)驱动器可提供多达四路的集成LED吸电流通道。电流模式开关型DC-DC控制器驱动一路DC-DC转换器，提供多串HB LED所需的电压。MAX16814工作在4.75V至40V输入电压范围，可承受汽车抛负载。较宽的输入电压范围可为汽车中的小尺寸至中等尺寸的LCD显示器以及通用照明应用中的HB LED供电。

内部电流模式DC-DC控制器支持升压、电感耦合升降压或SEPIC拓扑，并可工作在200kHz至2MHz可调频率范围。该器件还可配合MAX15054和外部MOSFET使用，构成单电感升降压拓扑。具有可编程斜率补偿功能的电流模式控制提供快速响应并简化补偿电路设计。MAX16814还具有自适应输出电压控制架构，有效降低LED吸电流通路的功耗。

MAX16814包括四路相同的线性电流源，驱动四串HB LED。通道电流可由外部电阻在20mA至150mA范围内调节，精度为±3%。外部电阻将所有4路电流设置为相同值。器件允许采用并联LED串，以获得更大的LED电流。MAX16814还具有脉冲调光控制功能，四个通道均通过逻辑输入(DIM)控制。此外，MAX16814A_ _和MAX16814U_ _集成了独特功能，调光脉冲宽度可以低至1µs。

MAX16814包括输出过压、LED开路检测及保护、可编程的LED短路检测和保护以及过热保护功能。器件工作在-40°C至+125°C汽车级温度范围。MAX16814采用6.5mm x 4.4mm 20引脚TSSOP、4mm x 4mm 20引脚TQFN和QFND封装。

应用

  • 建筑、工业及环境照明
  • 汽车显示器LED背光
  • 汽车RCL、DRL、前车灯和雾灯
  • LCD TV和台式机显示器LED背光
MAX16814
集成4通道、高亮度LED驱动器，提供高压DC-DC控制器

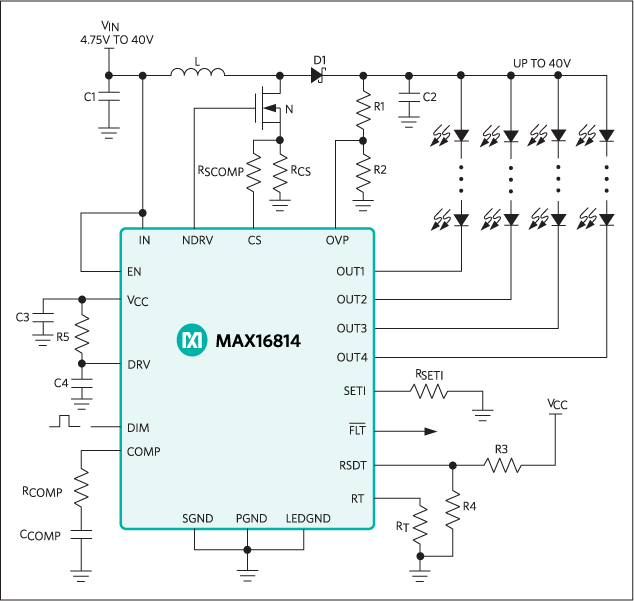

MAX16814：典型工作电路
