MAX16826

可编程、四串HB LED驱动器,可优化输出电压,并具有故障检测

更多 showmore-icon

可编程、四串LED驱动器,集成ADC优化输出电压及LED故障检测功能

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 外部MOSFET能够以较宽的LED电流驱动多个LED
  • 每串LED有独立的PWM调光输入
  • 较宽的调光范围
  • LED短路及开路保护
  • 可调的LED电流上升/下降时间,改善EMI指标
  • 通过I²C接口连接微控制器,支持
    • 由内部7位ADC实现LED电压监控及优化
    • LED短路及开路检测
    • LED电流及输出电压动态可调
    • 低功耗待机模式
  • 集成升压/SEPIC控制器
  • 外部开关频率同步
  • 4.75V至24V工作电压范围,可承受40V抛负载
  • 过压及热保护
更多细节
show more Icon

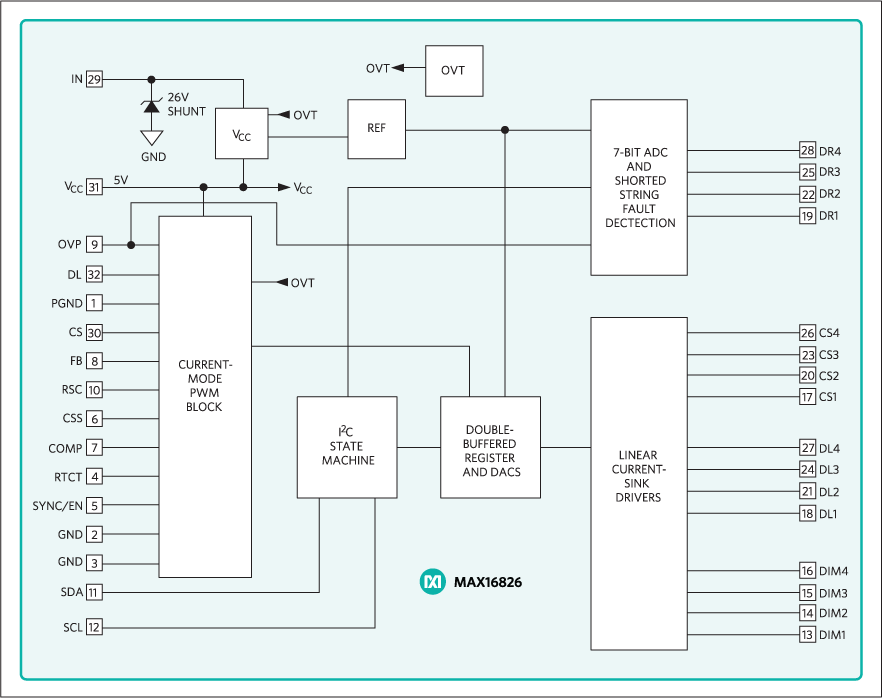

MAX16826高亮度LED (HB LED)驱动器针对汽车LCD显示器和其他显示应用(如工业或台式计算机显示器及液晶电视)的背光应用设计。MAX16826集成了开关稳压控制器、4通道线性吸电流驱动器、模/数字转换器(ADC)及I²C接口。MAX16826可承受高达40V的汽车抛负载并可在冷启动条件下工作。

MAX16826包含一个电流模式PWM开关稳压控制器,可调节LED阵列的输出电压。开关稳压器部分可配置成升压或SEPIC转换器,其开关频率可在100kHz至1MHz范围内设置。

MAX16826包括四通道可编程、故障保护、固定吸电流驱动控制器,能够驱动所有白光、RGB或RGB加琥珀色LED。各通道的调光控制通过PWM信号直接调制四路线性吸电流驱动器实现。内部ADC可以测量外部驱动晶体管的漏极电压及开关稳压器输出。这些测量结果可通过I²C接口传送至外部微控制器(µC),从而优化输出电压并进行LED故障监测。

每个线性吸电流通道的LED电流和开关模式稳压器的输出电压通过I²C接口设置。其它附加功能包括:逐周期限流、LED短路保护以及热保护。MAX16826采用增强散热的5mm x 5mm、32引脚薄型QFN封装,工作在-40°C至+125°C温度范围。

应用

  • null
  • 汽车信息终端显示屏
  • 汽车仪表盘
  • 工业及台式机监控器
  • LCD TV
  • null
  • 前车灯
  • 近光灯和远光灯

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16826ATJ+
  • HTML
  • HTML
MAX16826ATJ+T
  • HTML
  • HTML
MAX16826ATJ/V+
  • HTML
  • HTML
MAX16826ATJ/V+T
  • HTML
  • HTML
MAX16826BATJ+
  • HTML
  • HTML
MAX16826BATJ+T
  • HTML
  • HTML
MAX16826BATJ/V+
  • HTML
  • HTML
MAX16826BATJ/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX16826ATJ+

量产

MAX16826ATJ+T

量产

MAX16826BATJ+

量产

MAX16826BATJ+T

量产

6月 18, 2021

- 2161

ASSEMBLY

MAX16826ATJ/V+

量产

MAX16826ATJ/V+T

量产

3月 28, 2018

- 1721C-1

ASSEMBLY

MAX16826ATJ/V+

量产

MAX16826ATJ/V+T

量产

1月 30, 2018

- 1721C

ASSEMBLY

MAX16826BATJ/V+

量产

MAX16826BATJ/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX16826ATJ+

量产

MAX16826ATJ+T

量产

MAX16826BATJ+

量产

MAX16826BATJ+T

量产

6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16826ATJ/V+

量产

MAX16826ATJ/V+T

量产

3月 28, 2018

- 1721C-1

arrow down

ASSEMBLY

MAX16826ATJ/V+

量产

MAX16826ATJ/V+T

量产

1月 30, 2018

- 1721C

arrow down

ASSEMBLY

MAX16826BATJ/V+

量产

MAX16826BATJ/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX16826EVKIT

MAX16826评估板

zoom

MAX16826EVKIT

MAX16826评估板

MAX16826评估板

特性和优点

  • 可控制4串独立的LED
  • 每串连接7个LED
  • 可独立编程50mA至150mA LED电流
  • 7.5V至22V输入电压
  • 能够承受400ms、高达40V的汽车抛负载
  • 0%至100% DIM占空比范围
  • LED短路保护和检测
  • LED开路检测
  • 自适应升压电路用于电压优化
  • 便利的独立式LED驱动板,简化了各种终端应用
  • 低电路板高度
  • Windows 2000/XP/Vista (32位)兼容软件
  • USB至PC接口
  • 板上USB至I²C转换电路
  • 完全集成并经过测试
  • 无铅并符合RoHS

产品详情

MAX16826评估板(EV kit)提供经验证的设计,评估MAX16826带有PWM亮度控制的4串、I²C可编程高亮度LED (HB LED)驱动器。评估板包括Windows® 2000/XP/Vista®兼容软件,提供简捷的图形用户界面(GUI)测试MAX16828的性能。MAX16826评估板PCB已安装MAX16826ATJ+。评估板配置为升压模式。

评估板还可以通过改变板上元件值调整为其它配置(包括RGB LED应用),更多信息请参考MAX16826 IC数据资料。

应用

  • LCD背光
  • 汽车信息终端显示屏
  • 汽车仪表盘
  • 工业及台式机监控器
  • LCD TV
  • 汽车照明
  • 前车灯
  • 近光灯和远光灯
