MAX16169

推荐用于新设计

nanoPower 按钮开/关控制器和电池保鲜密封

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超低电流可节省功率
    • 40nA（最大值）待机电流 (ISB)
    • VCC 范围：1.3V 至 5.5V
  • 消除开关噪声
    • 50ms 和 2s 去抖时序选项
    • 8s 和 16s 关断时序
  • 灵活的配置提供了设计选项
    • 锁存输出可提供 200mA 负载电流，压降小于 30mV
    • 每个开关闭合时的单冲 INT 输出
    • 8ms、32ms、64ms 和 128ms INT 时序选项
    • 低电平有效或高电平有效按钮输入
    • 2mm x 2mm 6 引脚 μDFN
  • 强大的功能提高了终端设备的可靠性
    • 按钮输入可承受高达 ±60V 电压
    • ±40kV 人体模型 (HBM) 静电放电 (ESD) 保护

MAX16169 是一款功耗极低的按钮开/关控制器，具有开关去抖动器和内置锁存器。该套件接受来自机械开关的噪声输入，并产生干净的锁存输出和单冲中断输出，以响应开关闭合超过 PB_IN/PB_IN 的去抖动周期。开关闭合时间长于 PB_IN/PB_IN 处的关断周期会导致更长的单冲中断输出。MAX16169 系列有两组套件，一组套件的开关闭合时间比关断周期更长，从而使锁存输出无效，另一组套件则保持锁存输出有效。

MAX16169 可在 +1.3V 至 +5.5V 电源电压范围内工作，消耗的电源电流低于 40nA，可确保低功耗应用中的电池消耗最小，并允许用作电池“保鲜密封”。强大的开关输入 (PB_IN/PB_IN) 可接受高达 ±60V 电平，并具有 ±40kV ESD 保护，可满足严酷环境的要求。锁存输出可用作控制调节器的逻辑信号，或在负载电流较低时用作将负载直接连接到电源的开关，以小于 30mV 的压降提供 200mA 的输出电流。每当检测到有效按钮信号时，单独的 INT 输出就会提供系统中断。异步 CLR 输入允许外部信号强制锁存输出处于关断状态。

MAX16169 在 -40°C 至 +125°C 的温度范围内工作，并采用 2mm x 2mm、6 引脚微型双扁平无引脚 (μDFN) 封装。

应用

  • 便携式医疗设备
  • 便携式仪器仪表
  • 手持式消费电子设备
  • 工业设备
  • 物联网 (IoT) 套件
  • 一次性低功耗电子设备
  • 资产追踪设备
MAX16169
nanoPower 按钮开/关控制器和电池保鲜密封

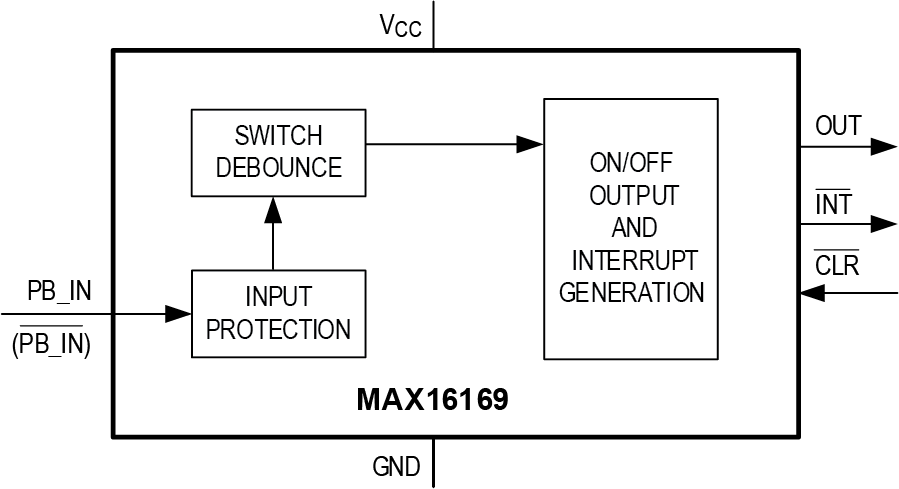

MAX16169 Block Diagram MAX16169 Typical Application Circuit MAX16169 Pin Configurations
