MAX16125
量产双按键控制器，采用微型6焊球WLP封装
新按键控制器提供硬件方案，省去给µC编程
- 产品模型
- 5
产品详情
- 低电源电流：<5µ (典型值) (3V供电，全温度范围)
- 由工厂设置的高精度VCC监测门限适用于1.8V、2.5V、3.3V和5V电源
- 固定/引脚可编程或电阻可调节按键建立延时
- 多达2路复位输出和2路去抖按键输入
- VCC低至0.95V时，确保/ RESET可靠输出
- /RESET输出(推挽式或开漏)
- 不受电源瞬变的影响
- 0.86mm x 1.27mm、6焊球、WLP封装
- -40°C至+125°C工作温度范围
MAX16122–MAX16125按键控制器内部集成了单电源监测器，用于监测一个或两个按键，如果按键按下并且保持时间达到了建立延迟时间，则产生硬件复位信号。利用这些器件很容易将硬件复位功能“隐藏”在按键下方，例如软电源开关。器件工作在1.6V至5.5V，3V时消耗静态电流仅为5µA。
MAX16122–MAX16125提供引脚可编程或电阻可调节建立延时。将SEL引脚连接至GND、VCC或保持浮空，以选择不同的建立延时(取决于器件型号后缀，见表1a)；或者在SEL和GND之间连接一个外部电阻，设置建立延时(仅限后缀为E的型号，见表1b)。

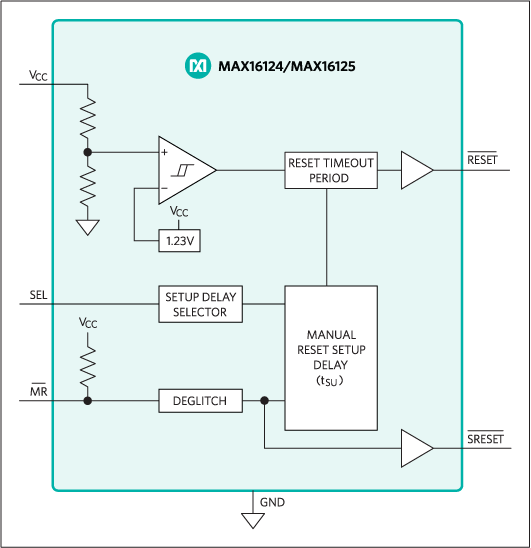

MAX16124/MAX16125具有一路手动复位输入(/MR)、一路复位输出(/RESET)，以及一路软复位输出(/SRESET)，复位输出产生输入的镜像信号；MAX16122/MAX16123具有两路完全相同的手动复位输入(/MR1和/MR2)和一路复位输出(/RESET)。每路输入集成了一个抗尖峰电路，增加下降沿延时，抗尖峰周期固定为20ms (tDB)。
MAX16122–MAX16125具有比较器，监测输入电源电压。各种工厂校准的门限选项，支持不同的电源电压和容限，无需外部元件。工厂设置的复位门限范围为：1.58V至4.63V，以监测5V、3.3V、2.5V和1.8V电源。
MAX16122–MAX16125采用微小的0.86mm x 1.27mm、6焊球、WLP封装，工作在汽车级温度范围(-40°C至+125°C)。
应用
- 电子书阅读器
- 血糖监测/病人护理监视器
- 便携式仪表
- 便携式/电池供电设备
- 智能电话
- 平板PC
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16125WTDB29+ | 6-WLCSP-N/A | ||
| MAX16125WTDP29+ | 6-WLCSP-N/A | ||
| MAX16125WTDP29+T | 6-WLCSP-N/A | ||
| MAX16125WTEG00+ | 6-WLCSP-N/A | ||
| MAX16125WTEG00+T | 6-WLCSP-N/A |
