MAX1607

量产

USB限流开关，采用引脚兼容封装

单通道USB限流开关，带有故障屏蔽

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • SO封装与TPS2014、TPS2015和TPS2041引脚兼容
  • 准确的限流功能（0.7A最小值，1.0A最大值）
  • 提供0.75A短路保护
  • 10ms内部低电平有效OC消隐超时
  • 上电期间无过流（低电平有效OC）信号
  • 125mΩ（最大值）高侧MOSFET
  • 500mA（连续电流）
  • 带过流逻辑输出的短路和热保护功能
  • 启动时间：1ms
  • 欠压闭锁
  • 静态电源电流：14µA
  • 待机电源电流：1µA（最大值）
  • 电源电压范围：+2.7V至+5.5V

MAX1607是一款60mΩ限流开关，内置故障消隐。其具有高精度的预设0.7A至1.0A限流值，因此是USB应用的适宜之选。其低静态电源电流(14µA)和待机电流(1µA)可为便携式应用节省电池电量。MAX1607在+2.7V至+5.5V的输入范围内工作，因此非常适合用于3V和5V系统。

微处理器通过一个过流信号（低电平有效OC）接收已达到内部限流值的通知。10ms过流消隐功能支持忽略瞬时故障（例如在热插拔到容性负载时引起的故障），从而防止向主机系统发送误警报。该消隐功能还可以防止在器件上电时发出低电平有效OC信号。

MAX1607具有多种安全特性，可确保USB端口受到保护。内置热过载保护可限制功耗和结温。该器件还具有高精度的内部限流电路，以保护输入电源，使其免受过载的影响。

MAX1607是德州仪器的TPS2014、TPS2015和TPS2041的引脚兼容升级产品，适用于USB应用。同一芯片采用节省空间的10引脚µMAX®封装(MAX1693)，可用于下一代设计。MAX1694与MAX1693类似，但内置锁存器，可在长期短路情况下关断电源开关。

MAX1607还采用10引脚TDFN封装（不与德州仪器的TPS2014、TPS2015和TPS2041引脚兼容，适用于USB应用）。



应用

  • 坞站
  • 笔记本电脑
  • USB集线器
  • USB端口
MAX1607
USB限流开关，采用引脚兼容封装

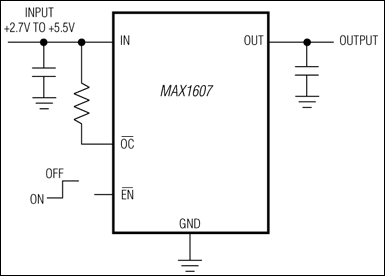

MAX1607：典型工作电路
