MAX16063

量产

1%精度、低电压、四通道窗电压检测器

窗电压检测器，提供1%的最高精度

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 监视四路欠压/过压状态
  • 整个温度范围内具有1%的精度
  • 用户可调的电压门限(低至0.4V)
  • 具有内部上拉的漏极开路输出，减少了外部元件数目
  • 手动复位输入
  • 裕量使能输入
  • 固定或可调的/RESET超时
  • 在VCC = 1V的低电压下，仍可确保正确的输出逻辑状态
  • 工作在-40°C至+125°C温度范围
  • 小尺寸、4mm x 4mm、薄型QFN封装

MAX16063是精度为1%的可调节四路窗电压监视器，采用小尺寸、薄型QFN封装。该器件监视多路电源电压，当任何电压高于其过压门限或者低于其欠压门限时，都会产生故障信号，从而提高了系统可靠性。

MAX16063提供用户可调的电压门限，允许监视低至0.4V的电压。可通过3个外部电阻设置每个窗监视器的过压门限和欠压门限。

每路被监视的电压门限都具有独立的开漏输出，用于指示故障情况。这些输出可以通过“线或”连接到一起，提供单个故障输出。漏极开路输出带有30µA内部上拉电流，但可由外部驱动至其它电平，以实现与其它逻辑电平的连接。

器件提供裕量控制输入，可在裕量测试或者上电后的任何时候禁止输出。器件还具有复位输出，当所有电压都处于其门限范围以内时，复位输出将在复位超时周期结束后解除复位状态。复位超时由内部设置为140ms (最小值)，但也可以通过外部电容将其调节至其它值。此外，MAX16063还提供手动复位输入。

器件采用4mm x 4mm薄型QFN封装，工作在-40°C至+125°C温度范围。

应用

  • 汽车
  • 多电压ASIC
  • 网络/电信设备
  • 服务器
  • 存储设备
MAX16063
1%精度、低电压、四通道窗电压检测器

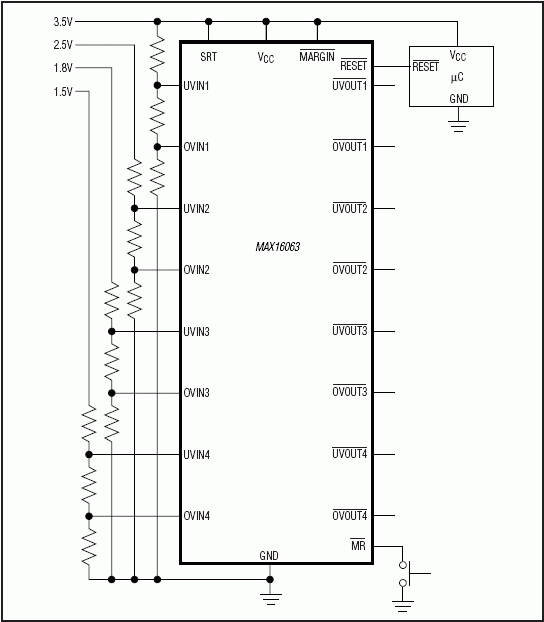

MAX16063：典型工作电路
