MAX16008

低电压、高精度、四路窗监测器,微型TQFN封装

更多 showmore-icon

精度为1.5%的四通道窗监视器,提供精密的监视方案

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 监视四路欠压/过压状态
  • 整个温度范围内具有1.5%的精度
  • 用户可调门限(低至0.4V)
  • 具有内部上拉的开漏极输出,减少了外部元件数目
  • 手动复位输入(MAX16009)
  • 状态控制输入
  • 固定或可调/RESET超时(MAX16009)
  • 在VCC = 1V的低电压下,仍可确保正确的输出逻辑状态
  • -40°C至+125°C工作温度范围
  • 小尺寸、4mm x 4mm、TQFN封装
  • 更多细节
    show more Icon

    MAX16008/MAX16009是可调节的四路窗口电压监视器,采用薄型QFN封装。这些器件监视多路电源电压,提高了系统可靠性,当任何电压高于其过压门限或者低于其欠压门限时,都会产生故障信号。

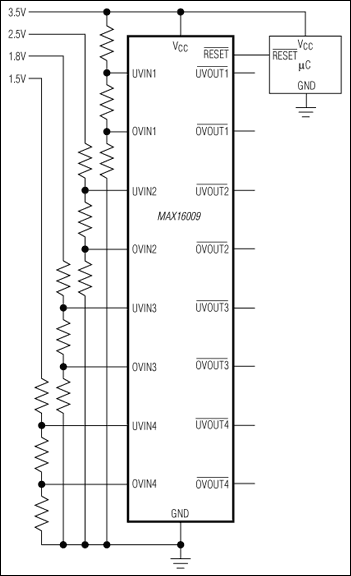

    这些器件提供用户可调门限,允许监视低至0.4V的电压。这些器件可以使用3个外部电阻设置每个窗口监视器的过压门限和欠压门限。

    为指示故障情况,每一个监视门限都具有独立的开漏极输出。这些输出可以通过“线或”连接到一起,以指示单个故障输出。开漏极输出带有30µA内部上拉电流,但可被外部驱动至其他电平,以实现与其他逻辑电平接口。

    两款器件都提供状态控制输入,可在状态测试过程中或者上电后的任何时候禁止输出。MAX16009提供复位输出,一旦所有电压都处于其门限范围以内时,复位输出将在复位超时周期结束后解除复位状态。复位超时内部设置为140ms (最小值),但也可以用一个外部电容来调整复位超时。此外,MAX16009还提供手动复位输入。

    该系列器件采用4mm x 4mm TQFN封装,工作温度范围:-40°C至+125°C。

    应用

    • 多电压ASIC
    • 网络/电信设备
    • 服务器
    • 存储设备
