MAX15103

量产

3A、低压差线性稳压器，采用2.7mm x 1.6mm小尺寸封装

压差最低、尺寸最小的3A线性稳压器

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1.7V至5.5V工作电压范围
  • 输出3A电流时，保证200mV压差
  • 在输入电压、负载和温度的变化范围内，保持±1.6%输出精度
  • 输出电压可调：0.6V至5.2V
  • 折返式限流保护
  • 热关断保护
  • 低噪声：15µVRMS (典型值)
  • 小尺寸1.6mm × 2.7mm WLP封装

MAX15103是小尺寸、低压差线性稳压器，优化用于网络、数据通信以及服务器等领域。1.7V至5.5V输入电压范围内，稳压器可提供高达3A的输出电流，并保持±1.6%的输出精度。输出电压可稳定在低至0.6V，保证整个负载范围内压差小于200mV。折返式限流和热关断保护有效保障内部p沟道开关安全工作。
MAX15103提供外部旁路输入，以降低噪声。输入旁路也可用于软启动控制。器件还包括使能输入和电源就绪输出，用于电源排序控制。
MAX15103采用1.6mm x 2.7mm WLP封装，工作在-40°C至+85°C温度范围。

应用

  • 基站
  • 网络
  • PLL电源
  • 服务器
  • 电信/数据通信
MAX15103
3A、低压差线性稳压器，采用2.7mm x 1.6mm小尺寸封装

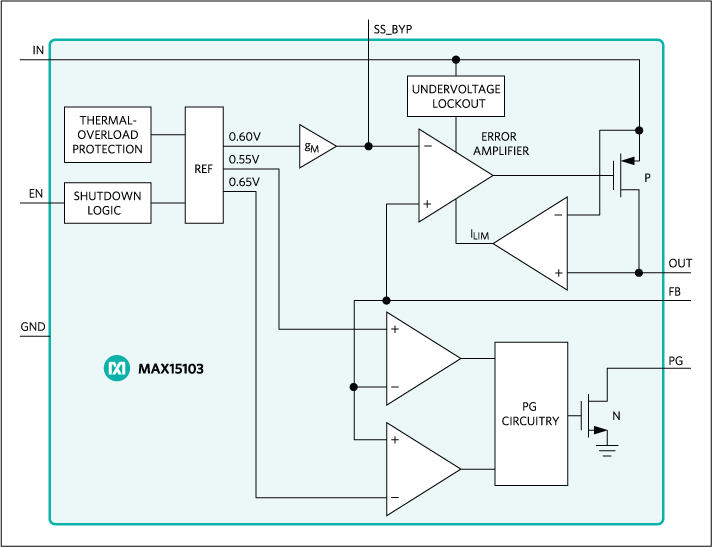

MAX15103: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
线性稳压器 4
MAX8557
量产 4A、超低输入电压LDO稳压器
MAX8556
量产 4A、超低输入电压LDO稳压器
MAX8526
量产 1.425V至3.6V输入、2A、0.2V压差的LDO稳压器
MAX8527
量产 1.425V至3.6V输入、2A、0.2V压差的LDO稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX15103EVKIT

MAX15101、MAX15102和MAX15103评估板

立即购买 更多内容

特性和优点

  • 1.7V至5.5V输入电压范围
  • 输出电流
    • MAX15101：1A
    • MAX15102：2A
    • MAX15103：3A
  • 输出电压范围：0.6V至(VIN - 200mV)
  • 3A时确保200mV低压差
  • 使能输入/电源就绪输出
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX15101/MAX15102/MAX15103评估板(EV kit)提供经过验证的设计，用于评估MAX15101/MAX15102/MAX15103小尺寸、晶片级封装(WLP)、低压差线性稳压器，器件可提供1A、2A或3A电流。负载电流为1A (MAX15101)、2A (MAX15102)或3A (MAX15103)时，评估板可提供1.5V输出电压。评估板提供使能输入和电源就绪输出，工作在1.7V至5.5V电源。当器件工作在输入电源范围的高压区域时，请参考相应IC数据资料的工作区间和功耗部分。

应用

  • 基站
  • 网络
  • PLL电源
  • 服务器
  • 电信/数据通信

MAX15101EVKIT

MAX15101、MAX15102和MAX15103评估板

立即购买 更多内容

特性和优点

  • 1.7V至5.5V输入电压范围
  • 输出电流
    • MAX15101：1A
    • MAX15102：2A
    • MAX15103：3A
  • 输出电压范围：0.6V至(VIN - 200mV)
  • 3A时确保200mV低压差
  • 使能输入/电源就绪输出
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX15101/MAX15102/MAX15103评估板(EV kit)提供经过验证的设计，用于评估MAX15101/MAX15102/MAX15103小尺寸、晶片级封装(WLP)、低压差线性稳压器，器件可提供1A、2A或3A电流。负载电流为1A (MAX15101)、2A (MAX15102)或3A (MAX15103)时，评估板可提供1.5V输出电压。评估板提供使能输入和电源就绪输出，工作在1.7V至5.5V电源。当器件工作在输入电源范围的高压区域时，请参考相应IC数据资料的工作区间和功耗部分。

应用

  • 基站
  • 网络
  • PLL电源
  • 服务器
  • 电信/数据通信

MAX15102EVKIT

MAX15101、MAX15102和MAX15103评估板

立即购买 更多内容

特性和优点

  • 1.7V至5.5V输入电压范围
  • 输出电流
    • MAX15101：1A
    • MAX15102：2A
    • MAX15103：3A
  • 输出电压范围：0.6V至(VIN - 200mV)
  • 3A时确保200mV低压差
  • 使能输入/电源就绪输出
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX15101/MAX15102/MAX15103评估板(EV kit)提供经过验证的设计，用于评估MAX15101/MAX15102/MAX15103小尺寸、晶片级封装(WLP)、低压差线性稳压器，器件可提供1A、2A或3A电流。负载电流为1A (MAX15101)、2A (MAX15102)或3A (MAX15103)时，评估板可提供1.5V输出电压。评估板提供使能输入和电源就绪输出，工作在1.7V至5.5V电源。当器件工作在输入电源范围的高压区域时，请参考相应IC数据资料的工作区间和功耗部分。

应用

  • 基站
  • 网络
  • PLL电源
  • 服务器
  • 电信/数据通信
MAX15103EVKIT
MAX15101、MAX15102和MAX15103评估板
MAX15101EVKIT
MAX15101、MAX15102和MAX15103评估板
MAX15102EVKIT
MAX15101、MAX15102和MAX15103评估板
