4319: 1.425V至3.6V输入、2A、0.2V压差的LDO稳压器 Data Sheet (Rev. 2)1/1/1900PDF185K
概览
优势和特点
- 1.425V至3.6V的输入电压范围
- 输出2A电流时能够保证200mV的压降
- ±0.6%的初始精度
- 在负载、线电压、温度(0°C至+85°C)的变化范围内具有±1.4%的输出精度
- 可选用陶瓷电容
- 快速瞬态响应
- 440µA工作电源电流
- < 50µA的关断电源电流
- 短路保护
- 热过载保护
- 软启动可限制涌入电流
- 5mm x 6.4mm外形尺寸，1.1mm厚度
产品详情

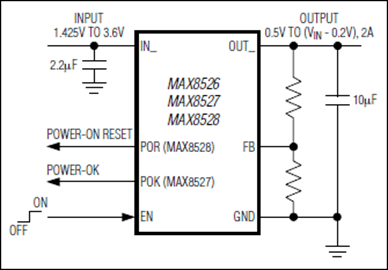

MAX8526/MAX8527/MAX8528低压差线性稳压器可在低至1.425V的输入电压下工作，能够提供高达2A的连续输出电流，而最大压差仅为200mV。输出电压可以设置为0.5V至(VIN - 0.2V)之间，在0°C至+85°C的温度变化范围及输入电压、负载变化范围内，精度可达1.4%.
这些稳压器使用小体积、2.2µF的陶瓷输入电容和10µF的陶瓷输出电容，输出电流达2A。较宽的频带提供了极佳的瞬态响应特性，当负载电流从20mA至2A跳变时可将输出电压的偏移限制在45mV内，这只是使用10µF陶瓷输出电容时的情况，如果增加输出电容值电压的偏移还会更小。
内置P沟道MOSFET调整晶体管，MAX8526/MAX8527/MAX8528在电压跌落的情况下只有500µA的典型电源电流。软启动减小了浪涌电流。其它特性还包括逻辑控制的关断模式、短路保护和热过载保护等。
MAX8527具有电源就绪(POK)输出，当稳压器的输出在其额定输出电压的±10%以内时，POK输出高。MAX8528有一个150ms的上电复位(POR)输出。
这些器件采用14引脚的TSSOP封装，包括一个裸焊盘以实现最佳功率耗散。
应用
- 自动测试设备(ATE)
- 网络
- 笔记本电脑
- 光模块
- PDA
- 后置调节器
- 服务器
- 存储
- 无线基站
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
