MAX15095A

量产

2.7V至18V、6.6A、集成热插拔/电子断路器

2.7V至18V输入、6A热插拔最小解决方案，RDSON仅为12mΩ，10%断路器门限精度

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高度集成减小方案尺寸，适用于刀片服务器及其它空间受限的设计
    • 集成12mΩ (典型值)内部功率MOSFET
    • 可编程过压保护和欠压锁定门限
    • 驱动检测信号输入(低电平有效PRSNT引脚)
    • 热保护
  • 高灵活性，支持用于众多独特设计
    • 2.7V至18V工作电压范围
    • SOA工作条件下可编程浪涌电流控制
    • 可调节断路器电流/限流门限
    • 可编程摆率控制
    • 可调节断路器响应速度
    • 闭锁(MAX15095)或自动重试(MAX15095A)选项
  • 安全特性确保高精度、可靠保护
    • 6A (最大)负载电流
    • ±10%断路器门限精度
    • IN至OUT短路检测
    • PG开漏输出
    • 故障事件后输出放电(仅限MAX15095D)
    • 可编程附加延迟(2µs，最大)，支持快速比较器响应时间
    • 使能输入(EN)

MAX15095家族器件集成解决方案适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件也可作为硬盘和固态硬盘及风扇的电子断路器。器件在单芯片封装内集成了热插拔控制器(10.6mΩ，典型值)功率MOSFET以及电子断路器。

器件设计用于2.7V至18V电源保护。器件在启动期间采用折返限流，以控制浪涌电流，减小di/dt并使MOSFET工作在安全区(SOA)。完成启动后，片上比较器针对短路和过流故障提供VariableSpeed/BiLevelTM保护，并且可以抑制系统噪声和负载瞬变。发生故障时断开负载。器件经工厂校准，以±10%精度提供精确过流保护。在故障期间，PG变为低电平，器件闭锁(MAX15095)或自动重试(MAX15095A)；输出也可在故障事件后放电(MAX15095D)。

器件在启动之前检测IN至OUT短路。器件提供功率MOSFET GATE引脚，可以通过外部电容设置启动期间的摆率。器件具有欠压/过压输入引脚(UVOV)，可检测欠压/过压故障，并断开IN与OUT。其它功能包括：内部过温保护、电源就绪输出(PG)。

器件采用12引脚、2.5mm x 2.5m、倒装芯片2 QFN封装(FC2QFN)，工作在-40°C至+105°C扩展级温度范围。

应用

  • 刀片式服务器
  • 磁盘驱动器供电
  • 工业应用
  • RAID系统
  • 服务器I/O卡
  • 存储应用
MAX15095A
2.7V至18V、6.6A、集成热插拔/电子断路器

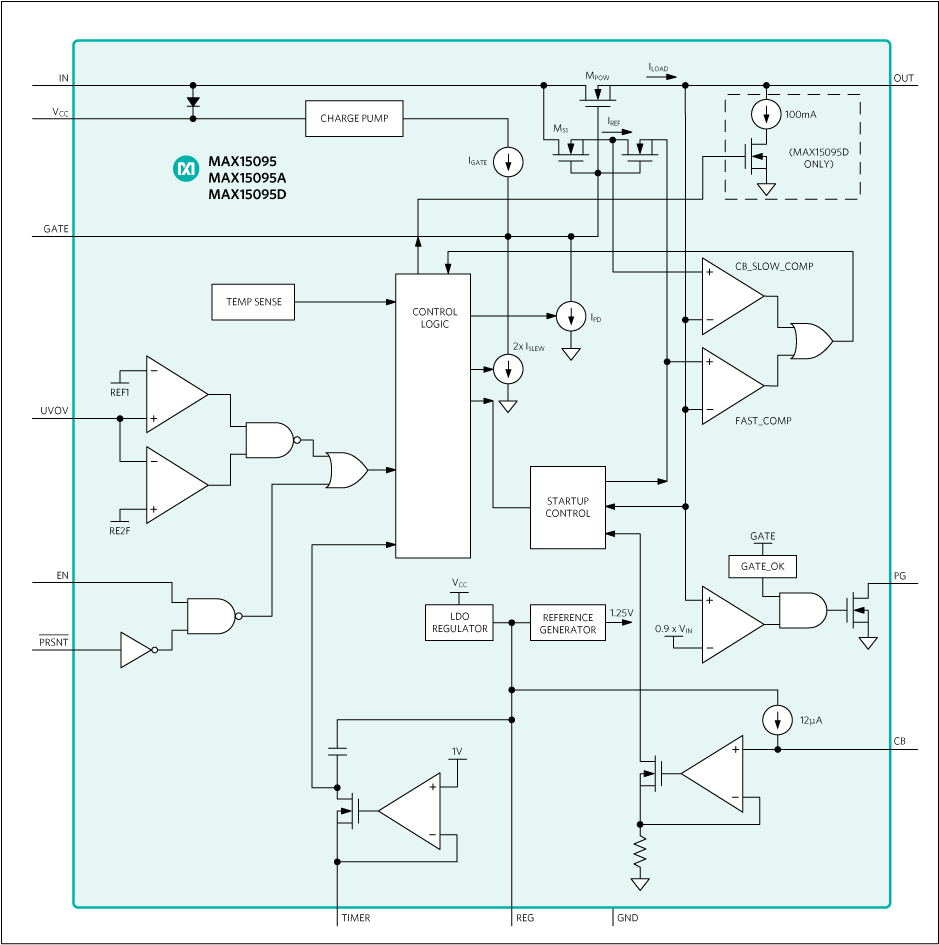

MAX15095, MAX15095A, MAX15095D: Block Diagram
