概览

优势和特点

  • 高精度
    • ±0.5mV (最大)电池电压
    • 同时采样电池电压
    • 自校准
  • 集成诊断功能
    • 开路和短路故障检测
    • 欠压/过压报警
    • 热关断
  • 高灵活性
    • SPI接口
    • 提供12节和16节电池配置版本
    • +6V最小(3节电池)工作电压
    • +0.5V至+4.5V电池电压测量范围
    • 集成电池平衡FET驱动器
    • 集成5V LDO
  • 低功耗
    • 1µA关断模式
    • 1µA/10µA电池耗流

产品详情

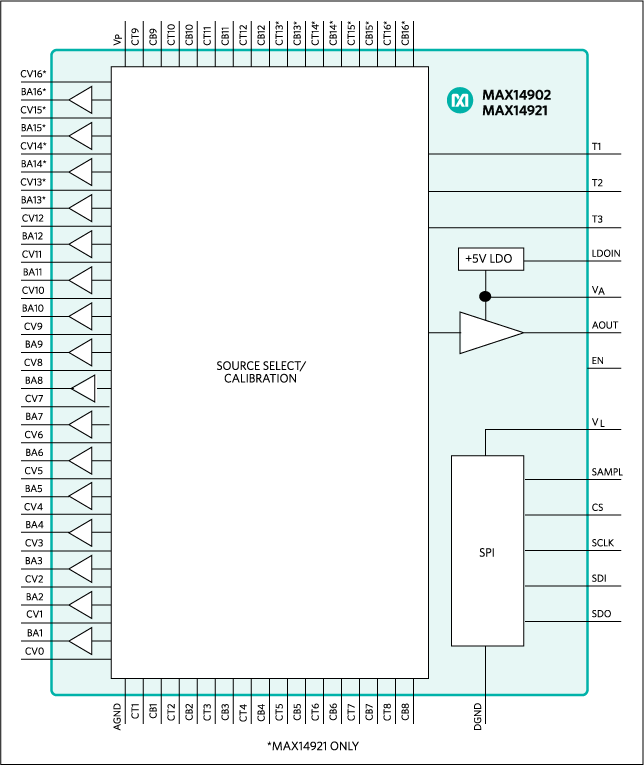

MAX14920/MAX14921电池测量模拟前端(AFE)器件用于高精度采样电池电压,并提供电平转换,可支持多达16节/+65V (最大)的主/辅电池组。MAX14920监测多达12节电池,MAX14921监测多达16节电池。两款器件均同时采样所有电池电压,允许高精度确定充电状态和源阻抗。将所有电池电压以单位增益转换成以地为基准的电压信号,简化外部ADC的数据转换。

器件具有低噪声、低失调放大器,可缓冲高达+5V的差分电压,允许监测所有常见锂离子(Li+)电池,电池电压误差为±0.5mV。

器件的高精度特性使其理想用于监测放电特性曲线非常平坦的电池,例如锂-金属磷酸盐电池。

通过外部FET驱动器支持无源电池平衡。器件内部集成的诊断功能允许实现开路检测和欠压/过压报警,器件可通过菊链SPI接口控制。

MAX14920采用64引脚(10mm x 10mm) TQFP封装,带裸焊盘;MAX14921采用80引脚(12mm x 12mm) TQFP封装。两款器件均工作在-40°C至+85°C扩展级温度范围。

应用

  • 电子运输储能电池组
  • 储能电池组
  • 工业备用电池系统
  • 电信备用电池系统
