MAX14737

高精度、超快、低电源电流、双向过压保护器

更多 showmore-icon

首款为电池供电便携式设备中的电池节点提供保护的OVP

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 保护电池连接模块,功耗极低
    • 较宽工作输入电压范围:+2.1V至+5.5V
    • 4.5A连续电流驱动能力
    • 集成15mΩ (典型值) pFET
    • 超低电源电流:13μA (典型值)
  • 允许OVLO方案中的高精度设计
    • 预设高精度内部OVP门限
    • MAX14736:4.7V ±2.0%
    • MAX14737:5.2V ±2.0%
  • 优异的安全性提高系统可靠性
    • 高达±35V浪涌抑制
    • 软启动电路最大程度降低输入浪涌电流
    • 输出热插拔保护
    • 热关断
    • 超快OVP响应时间:200ns (典型值)
  • 采用小尺寸WLP封装,最大程度减小电路板空间
    • 9焊球、1.34mm x 1.36mm WLP封装
更多细节
show more Icon

MAX14736/MAX14737过压保护(OVP)器件保护便携式设备中的电池电源供电模块,防止过压故障。器件只有15mΩ (典型值)低的导通电阻,以及13µA (典型值)低的静态电流,最大程度降低功耗,使其成为低功耗系统的理想选择。此外,器件具有高精度过压锁定(OVLO)门限、超快响应时间,以及±35V浪涌抑制,提供优异保护,防止高摆率、高压瞬态。

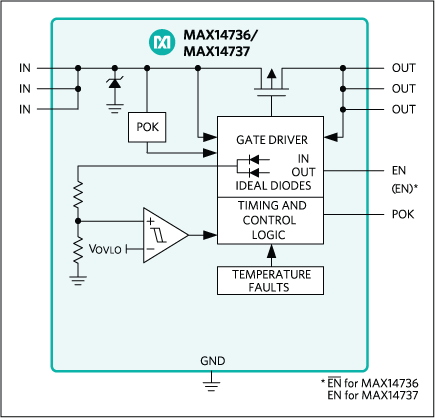

器件中的集成功率晶体管为p沟道器件,但通过恰当的设计方法,除去了OUT至IN的内置二极管。所以,当开关处于关断状态时,器件能够自然阻塞反向电流。MAX14736/MAX14737具有推挽式POK输出,检测到过压、欠压或热故障时,或者器件置于关断模式时,驱动为低电平。

MAX14736具有低电平有效使能引脚(EN),而MAX14737的使能引脚(EN)为高电平有效。

将使能引脚驱动为有效状态时,使能器件;将引脚驱动为无效状态时,器件进入低功耗关断模式,开关保持关断状态。

MAX14736/MAX14737采用小尺寸、9焊球(1.34mm x 1.36mm)、晶圆级封装(WLP),工作在-40°C至+85°C扩展级温度范围。

应用

  • 电子书
  • 智能电话
  • 平板PC

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX14736EVKIT

MAX14736/MAX14737评估板

zoom

MAX14736EVKIT

MAX14736/MAX14737评估板

MAX14736/MAX14737评估板

特性和优点

  • 2.1V至5.5V工作电压范围
  • 电源就绪(POK) LED指示
  • 经过验证的PCB布局
  • 完整装配并经过测试

产品详情

MAX14736/MAX14737评估板(EV kit)为一个完整装配并经过测试的电路板,用于演示高精度、超快、低静态电流过压保护器件。评估板具有LED电源就绪(POK)指示。评估板分为安装MAX14736EWL+或MAX14737EWL+两种。定购时请指定器件号。

应用

  • 电子书
  • 智能电话
  • 平板PC

MAX14737EVKIT

MAX14736/MAX14737评估板

zoom

MAX14737EVKIT

MAX14736/MAX14737评估板

MAX14736/MAX14737评估板

特性和优点

  • 2.1V至5.5V工作电压范围
  • 电源就绪(POK) LED指示
  • 经过验证的PCB布局
  • 完整装配并经过测试

产品详情

MAX14736/MAX14737评估板(EV kit)为一个完整装配并经过测试的电路板,用于演示高精度、超快、低静态电流过压保护器件。评估板具有LED电源就绪(POK)指示。评估板分为安装MAX14736EWL+或MAX14737EWL+两种。定购时请指定器件号。

应用

  • 电子书
  • 智能电话
  • 平板PC
