概览

优势和特点

  • 提供可靠的双向电源路径
    • 较宽工作电压范围:+1.6V至+5.5V
    • 6A连续电流驱动
    • 两个11mΩ (典型值) MOSFET开关
  • 简化电源开关设计
    • 独立路径控制
    • 自动电源路径控制
    • 自动软启动
    • 由IN1、IN2或OUT供电
  • 大幅延长电池寿命
    • 超低静态电流:2.5μA(典型值)
    • 快速切换
    • 最优软启动
  • 小尺寸封装节省电路板空间
    • 15焊球、1.2mm x 2.0mm WLP封装

产品详情

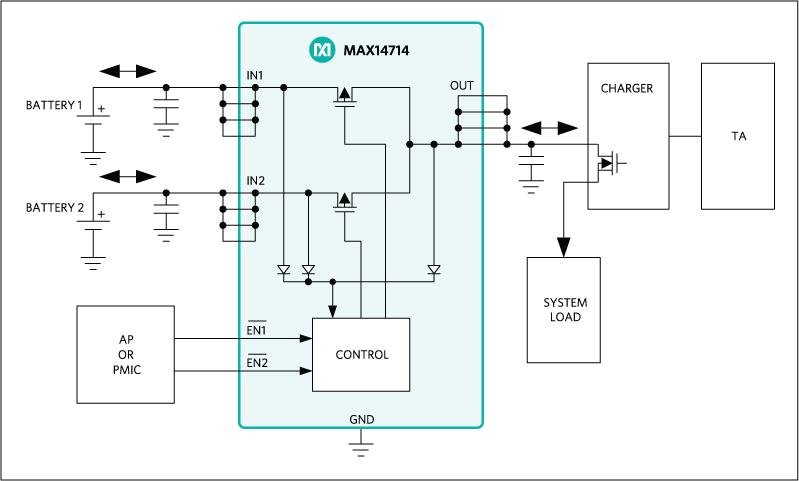

MAX14714小尺寸6A智能电源路径选择器具有11mΩ(典型值)低RON内部FET,由两个独立电源提供系统供电。器件集成两个SPDT配置开关,开关关断时阻断双向电流。

MAX14714具有两个独立使能输入,用于控制电源路径。每路使能输入作为独立开关控制对应的路径。然而,两条路径均使能时,内部比较器根据输入电压控制路径。器件也具有超低电源电流,在工作状态或关断状态均如此,有助于延长电池寿命。

器件采用15焊球(1.2mm x 2.0mm)晶圆级封装(WLP),工作在-40°C至+85°C扩展级温度范围。

应用

  • 电子书
  • 智能电话
  • 平板PC
  • 可穿戴设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
