MAX14713

小尺寸6A智能电源选择器

更多 showmore-icon

由两个独立电源提供系统电源,具有超低供电电流

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 提供可靠的双向电源路径
    • 较宽工作电压范围:+1.6V至+5.5V
    • 6A连续电流驱动
    • 两个11mΩ (典型值) MOSFET开关
  • 简化电源开关设计
    • 独立路径控制
    • 自动电源路径控制
    • 自动软启动
    • 由IN1、IN2或OUT供电
  • 长电池寿命
    • 超低静态电流:2.5μA (典型值)
    • 快速切换
    • 最优软启动
  • 节省空间的封装
    • 15焊球、1.2mm x 2.0mm WLP封装
更多细节
show more Icon

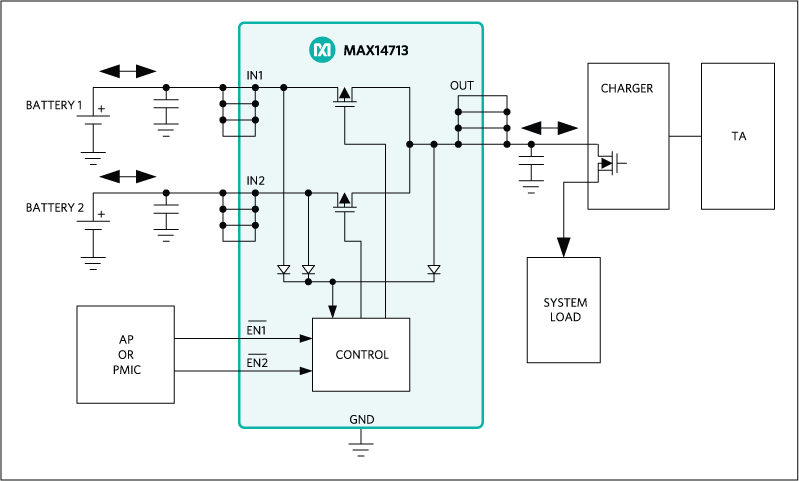

MAX14713小尺寸6A智能电源路径选择器具有11mΩ(典型值)低RON内部FET,由两个独立电源提供系统供电。器件集成两个SPDT配置开关,开关关断时可阻断双向电流。

MAX14713具有两个独立使能输入,用于控制电源路径。每路使能输入作为独立开关控制对应的路径。然而,两条路径均使能时,内部比较器根据输入节点的电压控制路径。器件也具有超低电源电流,在工作状态或关断状态均如此,有助于延长电池寿命。

器件采用15焊球(1.2mm x 2.0mm)晶圆级封装(WLP),工作在-40ºC至+85ºC扩展级温度范围。

应用

  • 电子书
  • 智能电话
  • 平板PC
  • 可穿戴设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14713EWL+
  • HTML
  • HTML
MAX14713EWL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 6, 2022

- 2196

WAFER FAB

MAX14713EWL+

量产

MAX14713EWL+T

量产

11月 6, 2020

- 2100

ASSEMBLY

MAX14713EWL+

量产

MAX14713EWL+T

量产

12月 21, 2016

- 1671A

ASSEMBLY

MAX14713EWL+T

量产

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX14713EWL+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 6, 2022

- 2196

arrow down

WAFER FAB

MAX14713EWL+

量产

MAX14713EWL+T

量产

11月 6, 2020

- 2100

arrow down

ASSEMBLY

MAX14713EWL+

量产

MAX14713EWL+T

量产

12月 21, 2016

- 1671A

arrow down

ASSEMBLY

MAX14713EWL+T

量产

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX14713EWL+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14713EVKIT

MAX14713/MAX14714评估板

zoom

MAX14713EVKIT

MAX14713/MAX14714评估板

MAX14713/MAX14714评估板

特性和优点

  • 1.6V至5.5V工作电压范围
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX14713评估板(EV kit)为完全装配并经过测试的电路板,演示MAX14713电源路径选择器。为了评估MAX14714,可向Maxim申请样品,用MAX14714取代MAX14713。

应用

  • 电子书
  • 智能电话
  • 平板PC
  • 可穿戴设备
