MAX14692

高精度、可调节功率抑制器

更多 showmore-icon

业内首款带热折返限流保护的动态电源抑制器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 高可靠、高功率保护,减少系统故障时间
    • 宽输入电压范围:+5.5V至+58V
    • 使用外部pFET,负输入容限达-60V
    • 31mΩ(典型值)低RON
    • 使用外部pFET进行反向电流保护
  • 支持快速启动和掉电恢复
    • 热折返限流保护
    • 两级限流
      • 1.0倍启动电流(MAX14691)
      • 1.5倍启动电流(MAX14692)
      • 2.0倍启动电流(MAX14693)
  • 灵活的设计
    • 可调节OVLO和UVLO门限
    • 可编程正向限流值,0.6A至6A,整个温度范围内的精度为±15%
    • 标准和高压使能输入(EN和/HVEN)
    • 有保护的外部pFET栅极驱动
  • 节省电路板面积,减少外部BOM数量
    • 20引脚、5mm x 5mm、TQFN封装
    • 集成nFET
更多细节
show more Icon

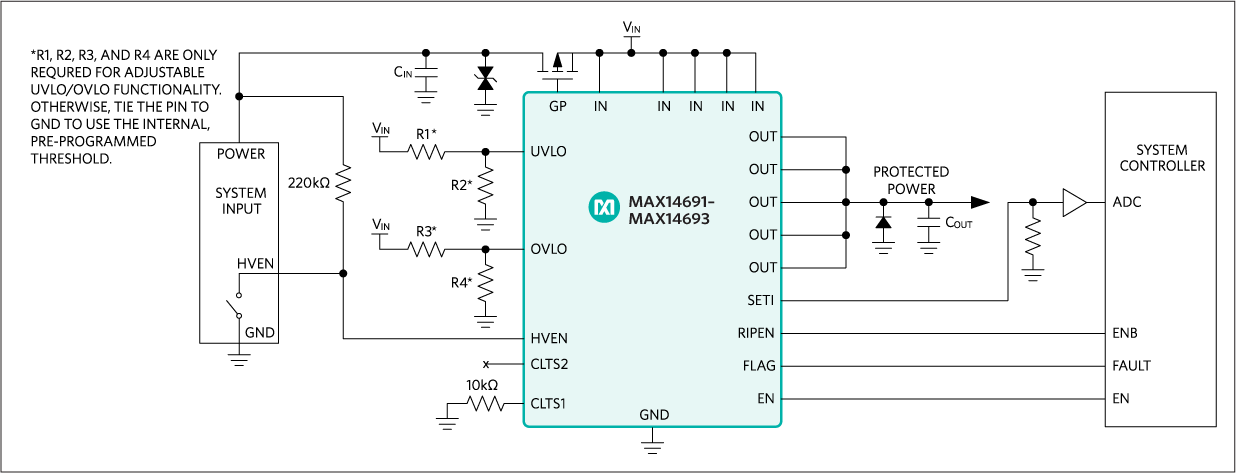

MAX14691–MAX14693为可调节的过压、欠压和过流保护器件,保护系统防止过流故障以及正向过压和出现反向电压故障。但配合可选的外部p沟道MOSFET使用时,器件还可保护下行电路,防止高达±60V的电压故障。MAX14691–MAX14693内置的FET的导通电阻只有31mΩ。

在启动期间,器件可对输出端的大电容进行以连续模式的充电,可应用下游器件的输入端使用了大储能电容的设计。此外,MAX14691、MAX14692和MAX14693具有两级限流模式,在启动后短时间内分别将电流连续限制到预设限值的1倍、1.5倍和2倍,支持在启动期间对大负载快速充电。

MAX14691–MAX14693还具有反向电流保护和过热保护功能。器件采用20引脚(5mm x 5mm)的TQFN封装,工作的温度范围为-40°C至125°C。

应用

  • 控制和自动化
  • 高功率应用
  • 人机接口
  • 工业电源系统
  • 运动系统驱动
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14692ATP+
  • HTML
  • HTML
MAX14692ATP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 7, 2015

- 1530

DESIGN,ELECTRICAL DA

MAX14692ATP+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 7, 2015

- 1530

arrow down

DESIGN,ELECTRICAL DA

MAX14692ATP+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14691EVKIT

MAX14691–MAX14693评估板

zoom

MAX14691EVKIT

MAX14691–MAX14693评估板

MAX14691–MAX14693评估板

特性和优点

  • 5.5V至58V工作电压范围
  • 已安装外部p沟道MOSFET
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX14691评估板(EV kit)为完全装配并经过测试的电路板,演示MAX14691过压、欠压和过流保护器件。评估板具有外部p沟道MOSFET和LED输入及输出指示。评估板已安装MAX14691ATP+,但通过更换U1,也可用于评估引脚兼容的MAX14692和MAX14693器件。请在定购评估板时向Maxim索要样品。

应用

  • 控制和自动化
  • 高功率应用
  • 人机接口
  • 工业电源系统
  • 运动系统驱动
