概览
优势和特点
- 可靠保护大功率便携设备
- +3V至+28V较宽的输入电压保护范围
- 可承受+80V浪涌
- 可承受4.5A连续电流(WLP封装)
- 集成65mΩ (典型值) n沟道MOSFET开关(WLP封装)
- 灵活的过压保护设计
- +5V至+22V可调节OVLO门限范围
- 极低ACOK和ACOK指示输入在限定范围
- 支持OTG，允许OUT为IN供电
- 预置高精度内部OVLO门限：
- 6.8V ±3% (MAX14670)
- 15.5V ±3% (MAX14671)
- 5.825V ±3% (MAX14672)
- 22V ±3% (MAX14673)
- 附加保护功能提高系统可靠性
- OUT-IN反偏保护
- 软启动降低浪涌
- 内置15ms启动去抖
- 热关断保护
- 节省空间
- 15焊球、1.6mm x 2.1mm、WLP封装
- 10引脚、3mm x 3mm、TDFN封装

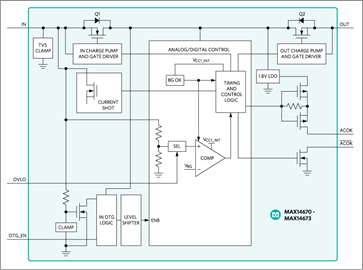

产品详情
MAX14670–MAX14673为价值昂贵的消费类产品提供保护，可承受高达+28VDC的故障电压。内部钳位电路还提供最高+80V的浪涌保护。器件在检测到输入故障的条件下断开系统与其输出电压的连接。
MAX14670–MAX14673过压保护器采用低65mΩ (典型值)、WLP封装，内置低导通电阻(RON) FET，有效降低器件压差。当输入电压超出过压门限时，内部FET关断，避免被保护电路损坏。
过压保护门限可以通过外部电阻调节，调节范围：5V至22V。当过压锁存输入(OVLO)设置的门限低于外部OVLO电压设置时，器件将自动选择精确的内部门限。内部OVLO预置在典型值6.8V (MAX14670)、15.5V (MAX14671)、5.825V (MAX14672)、22V (MAX14673)。
MAX14670–MAX14673提供反偏保护，与其它过压保护器件不同，当MAX14670–MAX14673处于禁止状态时，作用在OUT引脚的电压不会反馈到IN端。这些器件还具有OTG使能引脚，允许OUT电压为IN供电。MAX14670–MAX14673的热关断保护能够在过载条件下提供有效保护。
MAX14670–MAX14673工作在-40°C至+85°C扩展级温度范围，MAX14670/MAX14671提供15焊球WLP封装，MAX14672/MAX14673提供10引脚TDFN封装。
应用
- USB主机充电
- 电子书
- PC笔记本
- 智能电话
- 平板电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
