MAX14634

超低导通电阻、结构紧凑的双向电池开关

更多 showmore-icon

微型电池隔离开关,5A超低导通电阻

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 高能效系统电池开关
    • 集成FET开关支持双向隔离
    • 7mΩ超低导通电阻(典型值)
    • 较宽的输入电压范围:+2.3V至+5.5V
    • 低静态电流
  • 节省空间
    • 集成下拉和逻辑缓冲电路
    • 12焊球1.3mm x 1.7mm、0.4mm焊球间距WLP封装
更多细节
show more Icon

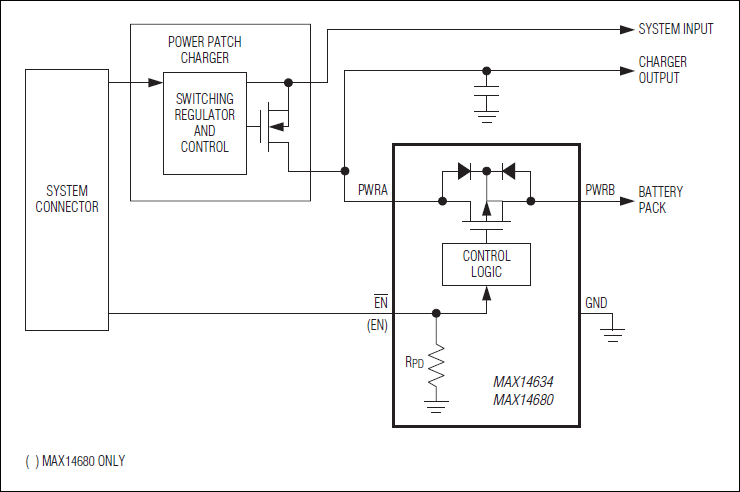

MAX14634双向电池开关具有反向保护功能,用于隔离电池与系统的连接。内部开关具有低至7mΩ (典型值)的超低导通电阻,输入电压范围:+2.3V至+5.5V,非常适合在高容量电池系统中用作电池开关。这款器件的摆率控制功能也非常适合较大的容性负载以及大电流负载的开关应用。.

器件采用12焊球(1.3mm x 1.7mm, 0.4mm焊球间距) WLP超小尺寸封装,纤小封装可理想用于空间受限的便携设备。器件工作在-40°C至+85°C扩展级温度范围。

应用

  • null
  • null
  • null
