MAX14590

量产

大电流过压保护器，提供可调OVLO

输入电压保护，优化于大功率系统

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 为大功率手持设备提供保护
    • +2.2V至+36V较宽的输入工作电压保护
    • 可提供3A连续电流
    • 集成48mΩ (典型值) n沟道MOSFET开关
  • 灵活的过压保护
    • 可调整过压保护触发电平
    • +4V至+20V宽范围可调OVLO门限
    • 内部预置精密OVLO门限：
      • 7V ±2.9% (MAX14586)
      • 15V ±3.3% (MAX14590)
  • 附加保护功能提高系统可靠性
    • 软启动降低浪涌电流
    • 内部15ms启动去抖
    • 热关断保护
  • 最小PCB面积
    • 8引脚TDFN (2mm x 2mm)封装

MAX14586/MAX14590过压保护器具有48mΩ (典型值)低导通电阻(RON)的内部FET，为低压系统提供高达+36V的故障电压保护。当输入电压大于过压门限时，内部FET断开，避免受保护电路损坏。

可通过外部电阻调整过压保护门限，调节范围为4V至20V。当OVLO输入设置低于外部OVLO选定电压时，器件自动选择内部精密门限。内部过压门限(OVLO)预置为典型值7V (MAX14586)或典型值15V (MAX14590)。器件还通过内部热关断提供过流保护。

MAX14586/MAX14590采用小尺寸、8引脚TDFN封装，带有裸焊盘，工作在-40°C至+85°C扩展级温度范围。

应用

  • 移动互联网设备
  • 智能电话
  • 平板PC
MAX14590
大电流过压保护器，提供可调OVLO

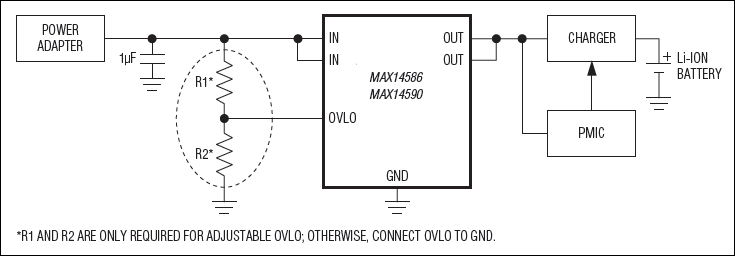

MAX14586、MAX14590：典型应用电路
