概览
优势和特点
- 为大功率手持设备提供保护
- +2.2V至+36V较宽的输入工作电压保护
- 可提供3A连续电流
- 集成48mΩ (典型值) n沟道MOSFET开关
- 灵活的过压保护
- 可调整过压保护触发电平
- +4V至+20V宽范围可调OVLO门限
- 内部预置精密OVLO门限：
- 7V ±2.9% (MAX14586)
- 15V ±3.3% (MAX14590)
- 附加保护功能提高系统可靠性
- 软启动降低浪涌电流
- 内部15ms启动去抖
- 热关断保护
- 最小PCB面积
- 8引脚TDFN (2mm x 2mm)封装
产品详情
MAX14586/MAX14590过压保护器具有48mΩ (典型值)低导通电阻(RON)的内部FET，为低压系统提供高达+36V的故障电压保护。当输入电压大于过压门限时，内部FET断开，避免受保护电路损坏。

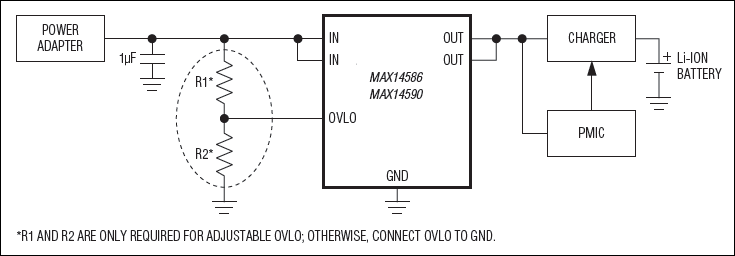

可通过外部电阻调整过压保护门限，调节范围为4V至20V。当OVLO输入设置低于外部OVLO选定电压时，器件自动选择内部精密门限。内部过压门限(OVLO)预置为典型值7V (MAX14586)或典型值15V (MAX14590)。器件还通过内部热关断提供过流保护。
MAX14586/MAX14590采用小尺寸、8引脚TDFN封装，带有裸焊盘，工作在-40°C至+85°C扩展级温度范围。
应用
- 移动互联网设备
- 智能电话
- 平板PC
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
