MAX1452: 低成本、高精度传感器信号调理器 Data Sheet (Rev. 2)11/5/2009PDF1M
概览
优势和特点
- 单芯片、集成模拟信号通路缩短高精度传感器完备方案的设计时间且节省空间
- 具有放大、校准和温度补偿功能
- 全模拟信号通路
- 适用于输出灵敏度从4mV/V至60mV/V的传感器
- 单引脚数字编程
- 无需外部调整元件
- 16位失调和跨距校准分辨率
- 支持电流桥和电压桥激励
- 150µs快速阶跃响应
- 内置独立的运算放大器
- 内置查找表,支持多点校准温度修正,提高系统性能
- Secure-Lock™防止破坏数据
- 2mA低耗流简化4–20mA应用中的电源设计
产品详情
MAX1452是一款高度集成的模拟传感器信号处理器,优化于工业和过程控制中采用阻性元件的传感器。MAX1452具有放大、校准和温度补偿功能,可以逼进传感器所固有的可重复指标。全模拟信号通道在不会在输出信号引入量化噪声,利用集成的16位数模转换器(DAC)实现数字化校正。用16位DAC对信号的偏移量和跨度校准,赋予了传感器产品真正的可互换性。

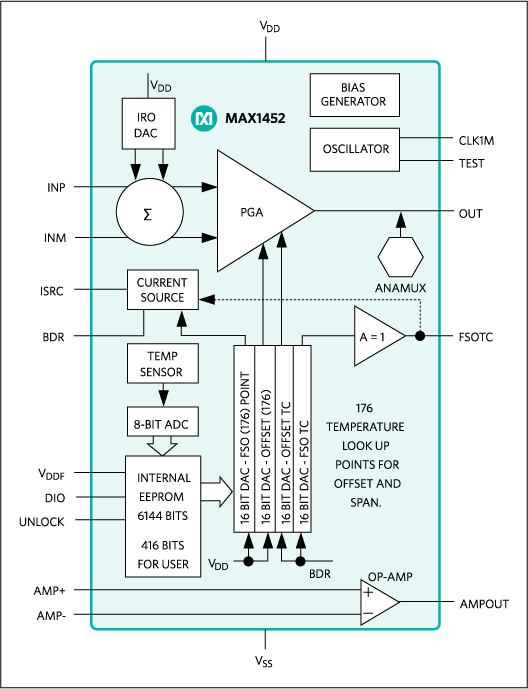

MAX1452结构包含可编程传感器激励、16级可编程增益放大器(PGA)、768字节(6144位)内部EEPROM、四个16位DAC、一个独立的运算放大器以及内部温度传感器。除偏移量和跨度补偿外,MAX1452还利用偏移温度系数(TC)和跨度温度系数(FSOTC)提供独特的温度补偿,在提供灵活性的同时降低了测试成本。
MAX1452为16引脚SSOP/TSSOP封装和24引脚TQFN封装,工作在商业级、工业级和汽车级温度范围。
应用
- 加速度传感器
- 湿度传感器
- 压力校准与控制
- 压力传感器
- 阻性传感器
- 应变仪
- 变送器与发送器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

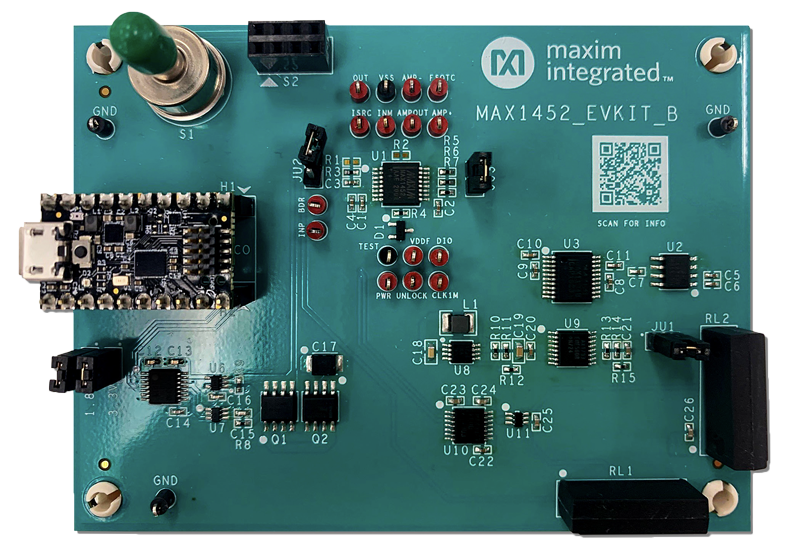

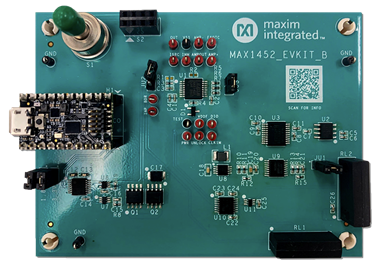

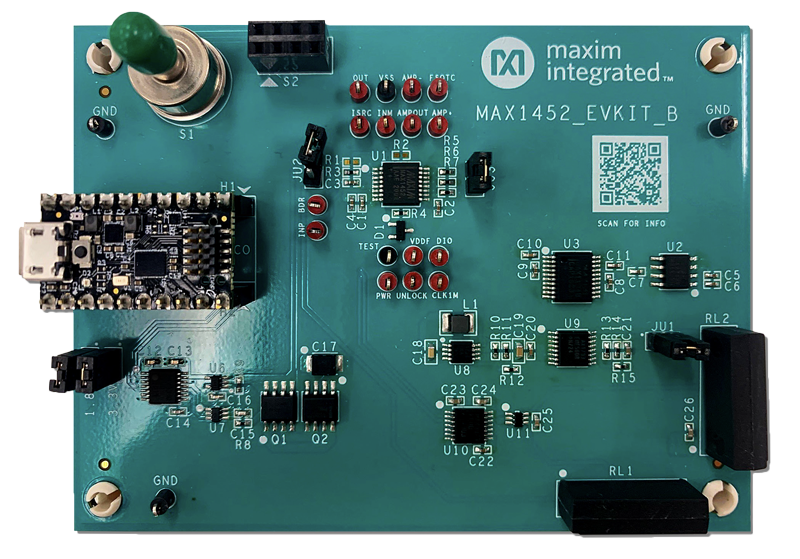

评估套件 (2)
参考资料
-
MAX1452 Reliability Data1/12/2023PDF160K
-
利用MAX1452实现远端传感器补偿12/20/2007
-
MAX1452 Serial Communications7/22/2002
-
Tech Tips: Getting the Most from Your Sensor and Conditioning Electronics8/28/2000
-
解决MAX1452/MAX1455信号调理器的电源容限问题7/10/2008
-
MAX1452非线性修正应用电路7/20/2007
-
MAX1452/MAX1455传感器信号调理器的启动要求10/2/2006
-
Direct Interface of the MAX1452/MAX1455 with the MAX1452/MAX1455 Communication Board7/18/2002
-
Overvoltage Protection in Automotive Systems4/2/2002
-
Adding Diagnostic Capability to MAX14XX Low Cost High Performance Signal-Conditioning Devices6/18/2001
-
New ICs Revolutionize The Sensor Interface1/10/2001
-
传感器信号通道7/8/2010
-
Introduction to Spirometers and Important Design Considerations for Selecting Electrical Components5/10/2010
-
采用信号调理IC驱动应变片电桥传感器10/2/2008
-
MAX1452/MAX1455常见问题4/3/2007
-
Calibration of Weight Sensors Using Dead Weights6/15/2004
-
PWM Outputs Enhance Sensor Signal Conditioners1/24/2003
-
Sensor Temperature Compensation Using the Four DAC Signal Conditioning Architecture12/27/2002
-
Step-by-Step Procedure for Performing Temperature Compensation Using MAX1452 and MAX1455 Evaluation Kit Software7/25/2002
-
Design and Manufacture of Automotive Pressure Sensors7/22/2002
-
High-Gain Signal Conditioning Circuit for Thin and Thick Film Sensors5/15/2002
-
Miniature Flow Sensor Has Electronic Temperature Compensation12/13/2001
-
MAX1452 Diagnostic Clip Circuit11/1/2001
