MAX1464: 低功耗、低噪声、多路传感器信号处理器 Data Sheet (Rev. 1)1/1/1900PDF1M
概览
优势和特点
- 可编程设置的放大、校准、线性化处理以及温度补偿功能
- 两路差分或四路单端ADC输入通道
- 适应的传感器输出灵敏度为1mV/V至1V/V
- 两路DAC/PWM输出信号通道
- 支持4-20mA电流环应用
- 4kB FLASH存储器用于存储代码和系数
- 128字节FLASH存储器用于存储用户信息
- 集成温度传感器
- 灵活的双运算放大器模块
- 可编程传感器输入增益和失调
- 可编程传感器采样率及分辨率
- 无需外部调理元件
产品详情
MAX1464是一款高集成度、低功耗、低噪声、多通道传感器信号处理器，优化于工业、汽车以及过程控制应用，诸如压力检测与补偿、RTD与热电偶线性化，重量测量与分类，以及具有边界指示功能的远端过程监视。
MAX1464可接受单端或差分输出的传感器。MAX1464适应的传感器输出灵敏度为1mV/V至1V/V。MAX1464提供放大、校准、信号线性化处理以及温度补偿功能，使整体性能接近传感器固有性能，而无需任何外部调理元件。
两个16位电压输出DAC和两个12位PWM可分别用于指示每个经温度补偿后的传感器信号，即和或差信号，或由用户定义的每个信号和温度之间的关系。不受约束的运算放大器可用于缓冲器DAC输出，驱动较重的外部负载或提供额外增益和滤波。

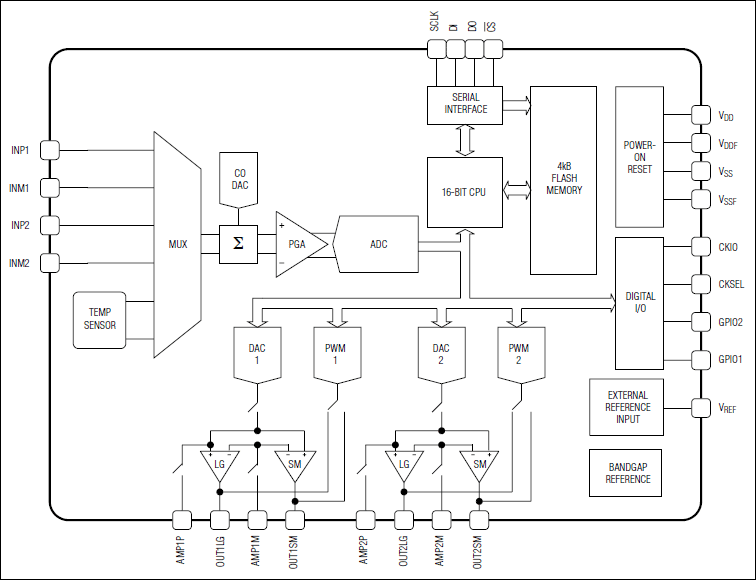

MAX1464内部包括一个16位CPU、用户可编程的4kB FLASH程序存储器、128字节FLASH用户信息、一个16位ADC，两个16位DAC、两个12位PWM数字输出、四个满摆幅运算放大器、一个SPI™兼容接口，两个GPIO以及一个片上温度传感器。
MAX1464采用5.0V (典型值)单电源供电，提供汽车级、工业级及商业级温度范围，采用28引脚SSOP封装。
应用
- 校准器与控制器
- GMR与MR磁向检测器
- 压力传感器信号调理
- 过程指示器
- 热电偶与RTD线性化处理
- 变送器与发送器
- 称重系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX1464 Reliability Data1/12/2023PDF34K
-
提高MAX1464 ADC性能3/28/2007
-
MAX1464的片上温度传感器6/14/2006
-
Creating a Ratiometric Current Excitation in Sensors Using the MAX1464 Signal Conditioner12/10/2004
-
传感器信号通道7/8/2010
-
PWM Outputs Enhance Sensor Signal Conditioners1/24/2003
