特性
- 在一个 SmartMesh WirelessHART 网络中充当一个无线节点，可提供：
- 内置了一个 2.4GHz、IEEE 802.15.4 片上系统，并连同嵌入式 SmartMesh 网络软件
- 内置的片式天线，42mm x 24mm PCBA 模块
- 符合 WirelessHART 标准 (IEC62951)
- 这些产品含有加密信息。有可能受到进口 / 出口限制条例的管制：
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
SmartMesh WirelessHART无线传感器网络是自我管理的低功耗网络，由称为终端的无线节点构建而成。LTP™5901-WHM是Eterna®系列IEEE 802.15.4印刷电路板组件解决方案中的SmartMesh WirelessHART微尘产品，采用ADI公司高集成度、低功耗无线电设计以及运行ADI嵌入式SmartMesh WirelessHART网络软件的ARM Cortex-M3 32位微处理器。
LTP5901-WHM包含板载芯片天线并配备模块化RF认证。同时提供LTC5800-WHMMote-on-Chip以及包含MMCX天线连接器的LTP5902-WHM模块。
通过ADI公司的时间同步SmartMesh WirelessHART网络，网络中的所有终端可以连接、提供或终止数据，而且依靠电池供电可工作多年。LTP5901-WHM随附的SmartMesh WirelessHART软件经过全面测试和验证，可通过软件应用编程接口(API)轻松配置。
网络特性
| 特性 | 优势 |
| 时间同步通道跳变通信 | 即使在颇具挑战性的RF环境中也具有>99.999%的网络可靠性。 |
| 低于50 µA的路由器 | 可以构建网络，而无需任何线路供电型器件。如有需要，可以灵活进行线路供电或能量采集。 |
| 具有128位AES加密功能的安全Mesh | NIST认证安全性。一个节点的问题不会影响网络。 |
| 基于标准 | 符合IEC62591标准(WirelessHART)。 |
| 高精度时间戳 | 每个节点上的时间戳可用于具有毫秒精度的应用。 |
产品特性
| 特性 | 优势 |
| 先进的低功耗无线电技术 | 接收数据包：4.5mA 发送：5.4mA (0dBm) 发送：9.7mA (8dBm) |
| 预设计的RF | RF元件包括片上功率放大器并针对优化性能进行预调谐，包括温度补偿，从而节省开发时间。 |
| RF模块化认证 | 在美国、加拿大、欧盟、日本等国家预认证 |
| 能量采集支持 | 通过极低功耗设计，终端可由各种能量采集器供电。 |
应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTP5901-WHM
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
产品信息
-
应用笔记
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
1
用户手册
6
产品信息
4
ZIP
ZIP
4.00M
应用笔记
4
177.00K
技术文章
8
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 6
应用笔记 3
技术文章 3
产品信息 4
质量文档 2
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTP5901IPC-WHMA#PBF | PRINTEDCIRCUIT ASSEMBLY |
|
|
| LTP5901IPC-WHMA1A2#PBF | PRINTEDCIRCUIT ASSEMBLY |
|
|
| LTP5901IPC-WHMA1B2#PBF | PRINTEDCIRCUIT ASSEMBLY |
|
- LTP5901IPC-WHMA#PBF
- 引脚/封装图-中文版
- PRINTEDCIRCUIT ASSEMBLY
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTP5901IPC-WHMA1A2#PBF
- 引脚/封装图-中文版
- PRINTEDCIRCUIT ASSEMBLY
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTP5901IPC-WHMA1B2#PBF
- 引脚/封装图-中文版
- PRINTEDCIRCUIT ASSEMBLY
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
11月 17, 2023
- 23_0225
Surface Art as an Alternate Test Site for DUST PCA Products
LTP5901IPC-WHMA#PBF
量产
LTP5901IPC-WHMA1A2#PBF
量产
LTP5901IPC-WHMA1B2#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
11月 17, 2023
- 23_0225
Surface Art as an Alternate Test Site for DUST PCA Products
LTP5901IPC-WHMA#PBF
量产
LTP5901IPC-WHMA1A2#PBF
量产
LTP5901IPC-WHMA1B2#PBF
量产
软件和型号相关生态系统
评估套件 2
DC9022A
经过 RF 认证的 SmartMesh WirelessHART 入门套件
产品详情
经过RF认证的DC9022SmartMesh®WirelessHART入门套件提供了针对您的应用需求 (包括高可靠性、超低功耗、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。
DC9022 入门套件包括 5 个 mote，即节点 DC9018A-C)，以使用户能够在特定应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI)，可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。
DC9018A-C 评估/开发节点模块具有易于探查的信号引脚。此外，该入门套件还可对管理器和节点软件应用程序接口 (API) 进行访问，以实现应用软件开发。
DC9022 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作，并包括用于日本以及美国、加拿大和欧洲的 RF 有意辐射体认证。该入门套件和演示板仅用于评估目的。用户仍有责任在实际的最终应用中验证正确和可靠的工作。

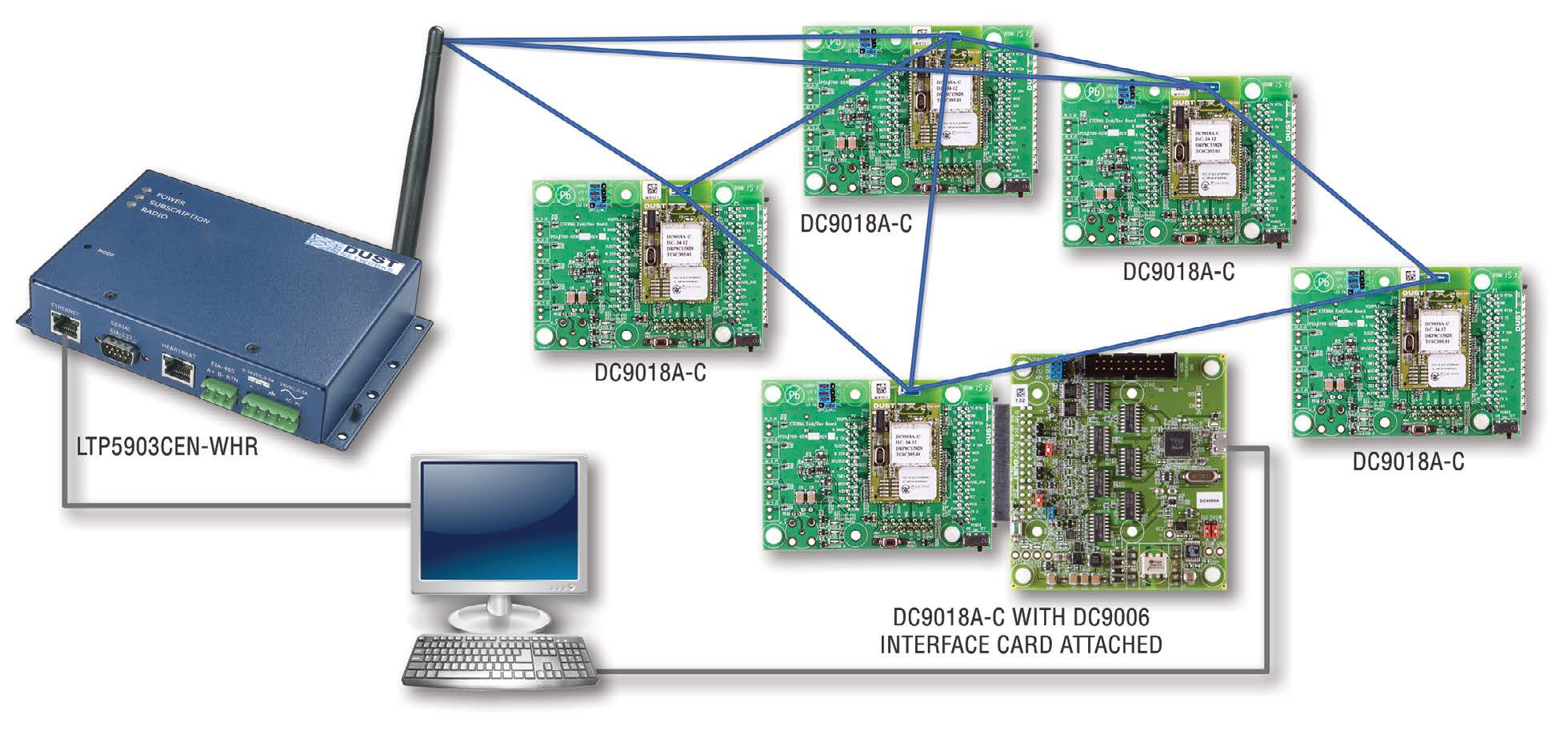

SmartMesh WirelessHART入门套件——包括以下物品：
- 一个封装管理器(LTP5903CEN-WHRB)
- 五个评估/开发节点 (DC9018A-C)
- 一个Eterna接口卡 (DC9006)，其包括一个 DC9004 适配器卡
- 附加的 CR2032 电池
- 电缆
资料
DC9007A
SmartMesh WirelessHART 入门套件
产品详情
The DC9007 SmartMesh® WirelessHART 入门套件提供了针对您的应用需求 (包括高可靠性、超低功率、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。
DDC9007 入门套件包括 5 个 mote，即节点(DC9003A-C),以使用户能够在特定于应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI)，可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。
评估/开发节点模块 具有易于探查的信号引脚。此外，该入门套件还提供了对管理器和节点软件应用程序接口 (API) 的访问，以实现应用软件开发。DC9007 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作。入门套件和演示板仅用于评估目的。客户仍有责任在实际的最终应用中验证正确和可靠的工作。

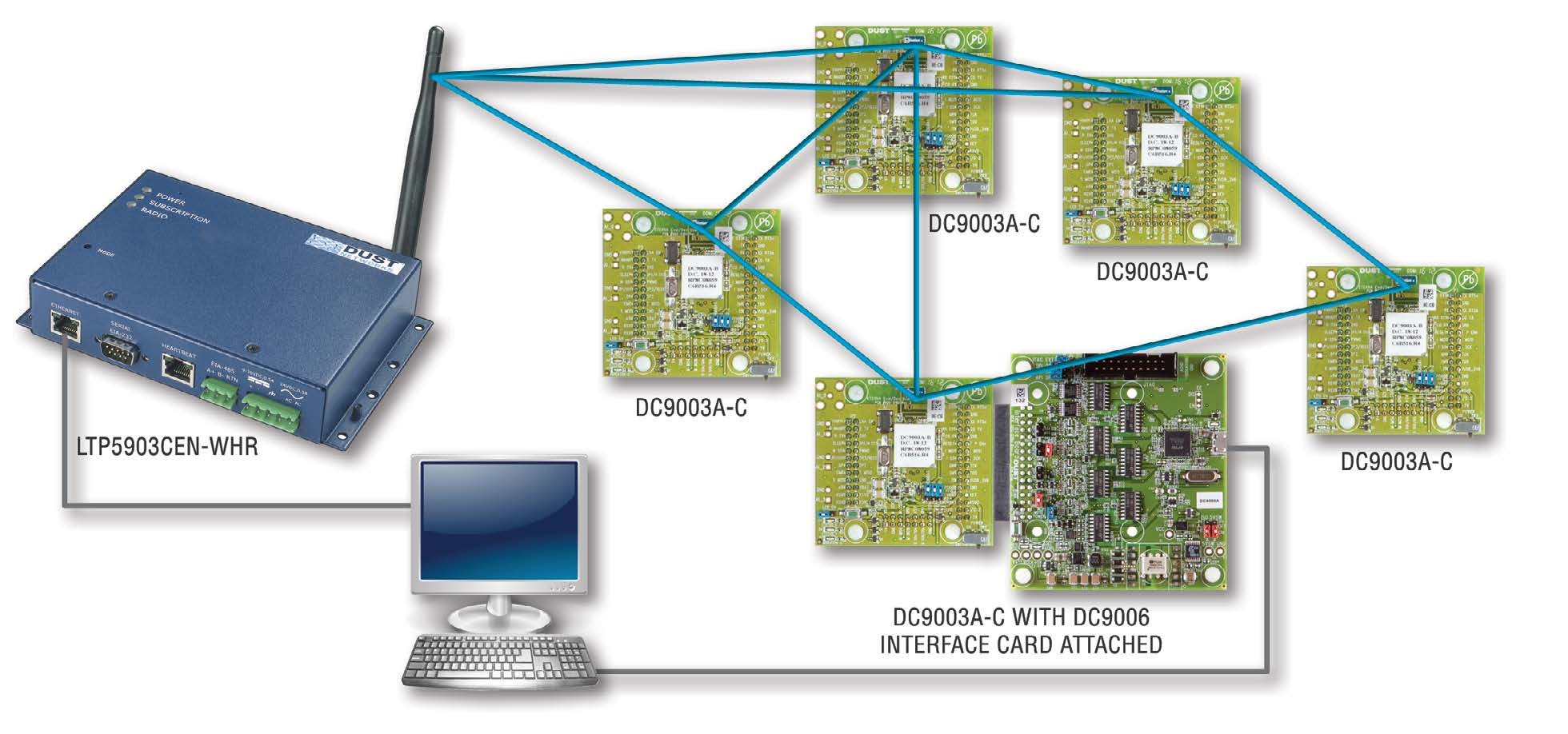

SmartMesh WirelessHART入门套件——包括以下物品：
- 一个封装管理器(LTP5903CEN-WHRB)
- 五个评估/开发节点 (DC9003A-C)
- 一个Eterna 接口卡 (DC9006)，其包括一个 DC9004 适配器卡
- 附加的CR2032电池s
- 电缆
| 软件实用工具 | 描述 | 下载链接 |
|
smartmesh SDK（可选） |
用于与设备的应用程序编程接口（API）交互的软件开发工具包 | GitHub存储库 |
资料
