LTM2895

100MHz 隔离型 DAC SPI 串行接口

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 隔离型接口:6000VRMS (持续 1 分钟)
  • 正待 UL-CSA-IEC 标准认证
  • 100MHz SPI 兼容型 I/O
  • 可配置 SPI 字长:8 至 32 位
  • 支持两个隔离型芯片选择
  • 对下降沿敏感的低抖动 LOAD
  • 三个隔离式控制或多路复用器信号
  • 1.71V 至 5.5V I/O 电压
  • 3V 至 5.5V 电源电压
  • 高的抗共模瞬变能力
  • 15mm x 6.25mm BGA 封装
更多细节
show more Icon

LTM®2895 是一款采用 DAC 控制信号的高速隔离型 μModule®(微型模块) SPI 接口,该器件专为隔离LTC 的通用型 DAC 系列和隔离通用型 SPI 接口而设计。LTM2895 可与具有一个模式 (0, 0) SPI 接口的 DAC 和通用型器件配合使用。

该接口实现了快的数据吞吐速率,从而使 LTM2895 成为众多应用的理想选择。高速 SPI 兼容型串行端口支持 1.71V 至 5.5V 逻辑电源。LTM2895 面向通用的 SPI 和数模转换器应用。

隔离势垒可耐受逻辑接口与 LTM2895 的隔离侧之间大的电压地变化。在速度高于 50kV/μs 的电压瞬变过程中能保持不间断的通信。



Applications

  • 远程接口控制
  • 工业过程控制和自动化
  • 测试和测量设备
  • 断开接地环路

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM2895CY#PBF
  • HTML
  • HTML
LTM2895HY#PBF
  • HTML
  • HTML
LTM2895IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2589A

LTM2895 Demo Board | 100MHz SPI µModule Isolator

zoom

DC2589A

LTM2895 Demo Board | 100MHz SPI µModule Isolator

LTM2895 Demo Board | 100MHz SPI µModule Isolator

产品详情

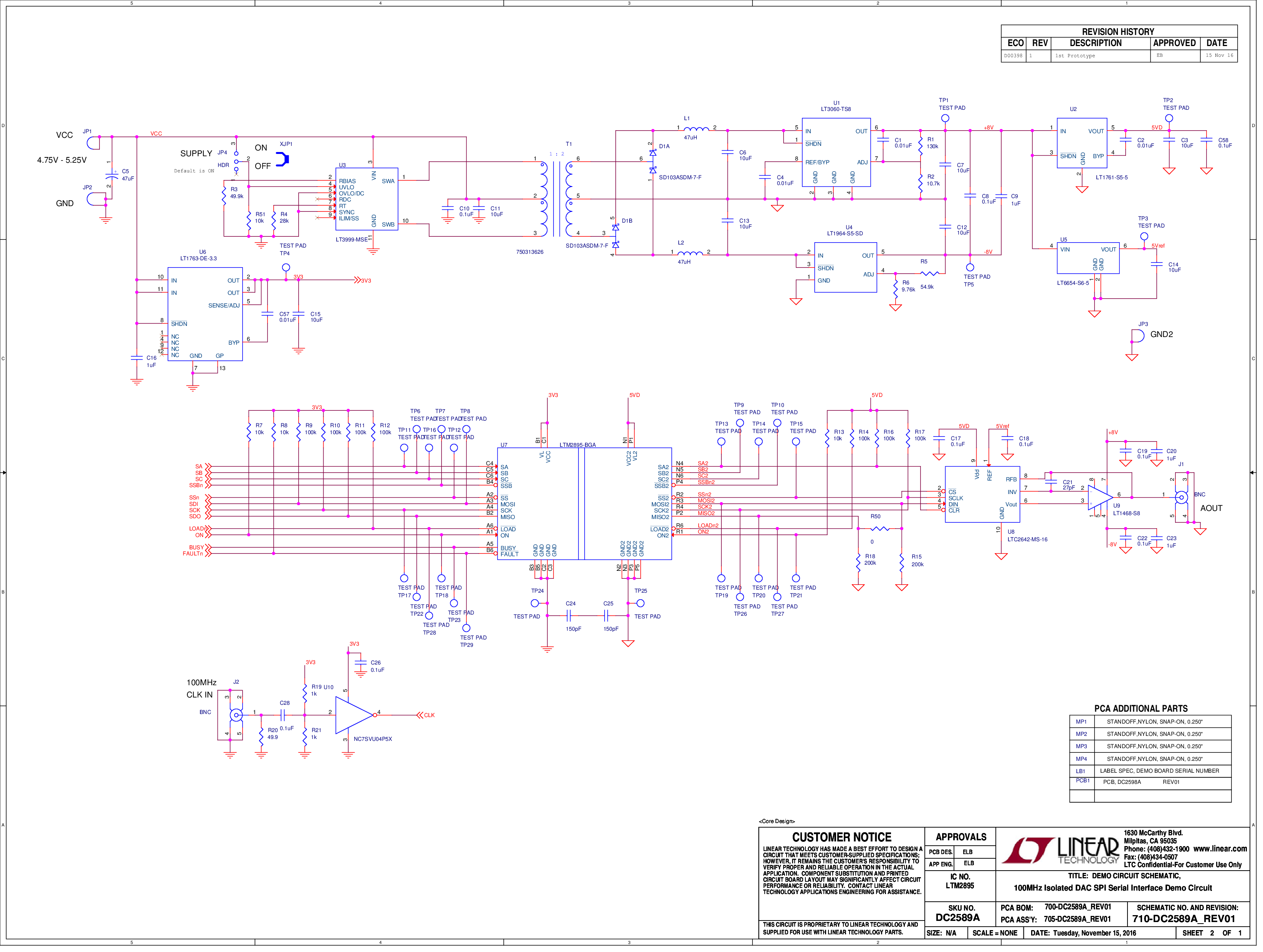

Demonstration circuit DC2589A shows an LTM2895 isolating and interfacing an LTC2642-16. The LTM2895 is a high speed SPI isolator for interfacing DACs with a full complement of control signals. The LTC2642-16 is a bipolar 16-bit unbuffered voltage output DAC. Low noise isolated power is delivered to the isolated side with a LT3999 push pull driver and isolation transformer.
