LTC7067

150V双通道高端MOSFET栅极驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 独特的对称浮栅驱动器架构
  • 高抗扰度,可承受 ±10 V 接地差
  • 140 V 最大输入电压,独立于 IC 电源电压 VCC
  • 5 V ~ 14 V VCC 工作电压
  • 4 V ~ 14 V 栅极驱动器电压
  • 0.8Ω 下拉, 1.5Ω 上拉以快速开启/关闭
  • TTL/CMOS 兼容输入
  • VCC UVLO/OVLO 和浮动电源 UVLO
  • 双驱动 N 通道 MOSFET
  • 漏极开路故障指示器(VCC UVLO/OVLO、栅极驱动器 UVLO 和热关断)

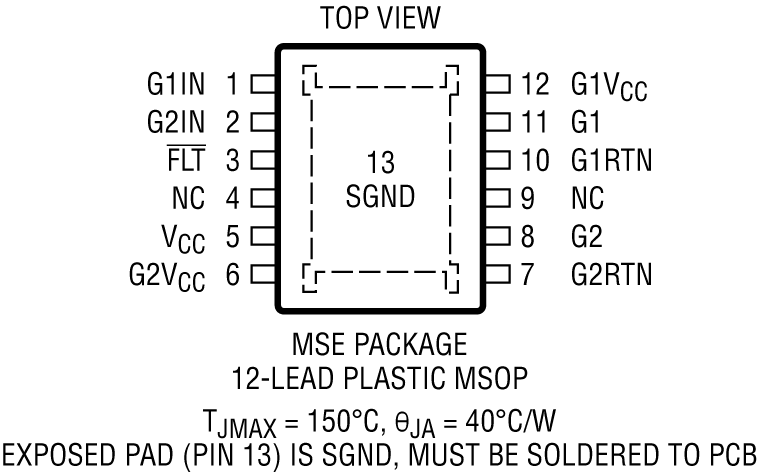

  • 提供耐热性能增强型 12 引脚 MSOP
  • AEC-Q100 适用于汽车应用
更多细节
show more Icon

LTC7067驱动两个电源电压高达140V的高侧N通道MOSFET。两个驱动器都可以在不同的接地基准电压下工作,并提供出色的抗噪和瞬变抗扰度。两个驱动器保持对称且彼此独立,支持互补或非互补切换。

其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、TTL/CMOS兼容型输入和故障指示。

有关该产品系列中类似的驱动器,请参见下面的图表。
参数 LTC7060 LTC7061 LTC7062 LTC7067
输入信号 三态脉宽调制 CMOS/TTL 逻辑 CMOS/TTL 逻辑 CMOS/TTL 逻辑
直通保护
绝对最大电压 115V 115V 115V 150V
VCC 下降 UVLO 5.3V 4.3V 4.3V 4.3V

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7067RMSE#PBF
  • HTML
  • HTML
LTC7067RMSE#TRPBF
  • HTML
  • HTML
LTC7067RMSE#WPBF
  • HTML
  • HTML
LTC7067RMSE#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

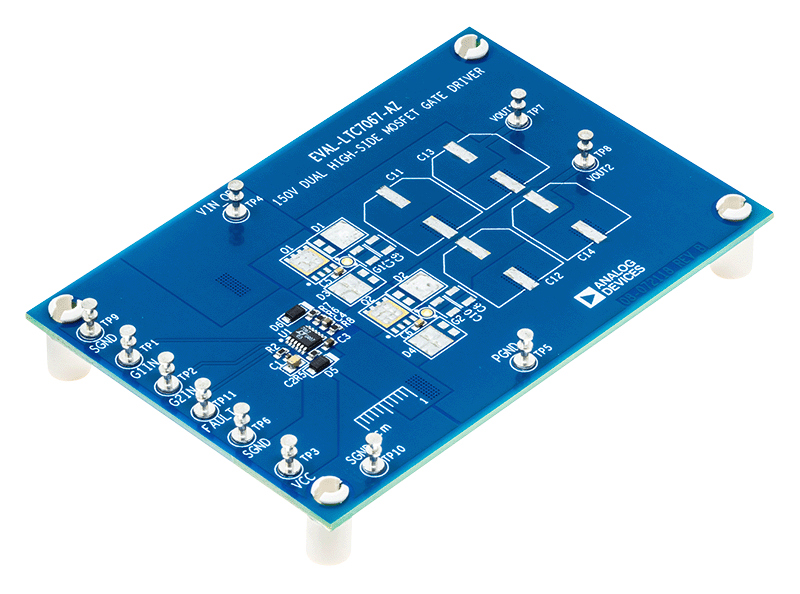

EVAL-LTC7067

150V 双路高侧 MOSFET 栅极驱动器

zoom

EVAL-LTC7067

150V 双路高侧 MOSFET 栅极驱动器

150V 双路高侧 MOSFET 栅极驱动器

产品详情

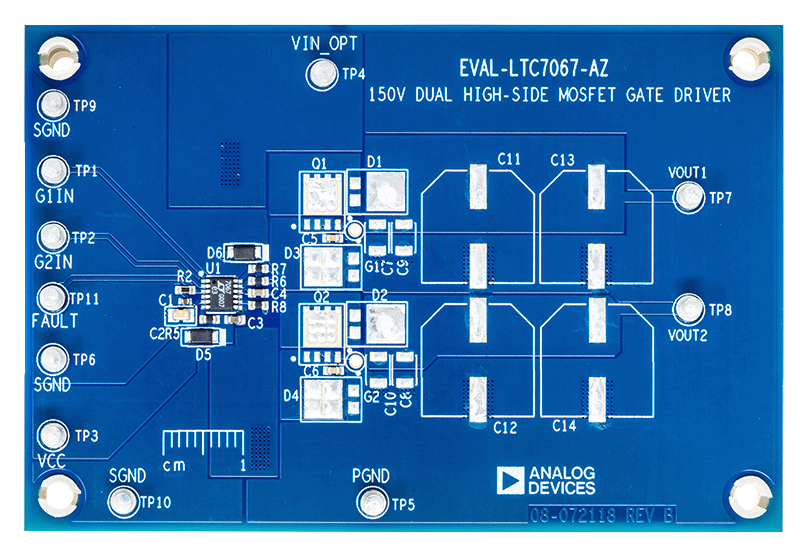

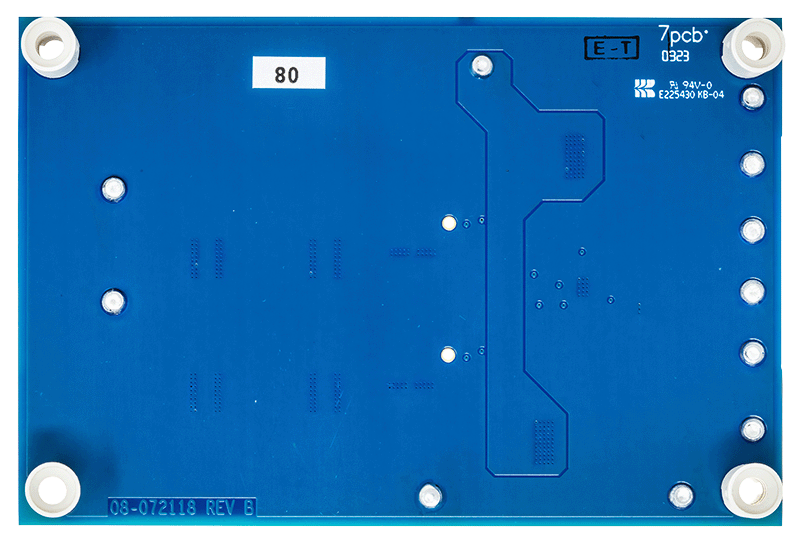

EVAL-LTC7067-AZ 采用灵活配置的 LTC7067 作为非同步降压或非同步升压转换器。EVAL-LTC7067-AZ 还具有默认设置,仅使用负载电容器来测试 LTC7067。由于两个栅极返回都是浮动的,LTC7067 可配置为驱动双高侧 MOSFET,或驱动高侧和低侧 MOSFET。用户指南中的表 1 显示了典型性能。

该演示板具有 LTC7067、150V 双路高侧 MOSFET 栅极驱动器,采用 12 引脚 MSE 封装(具有过压和欠压保护功能)。有关更多详细信息,请参阅 LTC7067 IC 数据手册。
