LTC7062

100V 双路高侧 MOSFET 栅极驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 独特的对称浮栅驱动器架构
  • 高抗扰度,可承受 ±10 V 接地差
  • 100 V 最大输入电压(独立于 IC 电源电压)VCC
  • 5 V ~ 14 V VCC 工作电压
  • 4 V ~ 14 V 栅极驱动器电压
  • 0.8Ω 下拉, 1.5Ω 上拉以快速开启/关闭
  • TTL/CMOS 兼容输入
  • VCC UVLO/OVLO 和浮动电源 UVLO
  • 双驱动 N 通道 MOSFET
  • 漏极开路故障指示器(VCC UVLO/OVLO、 栅极驱动器 UVLO 和热关断)

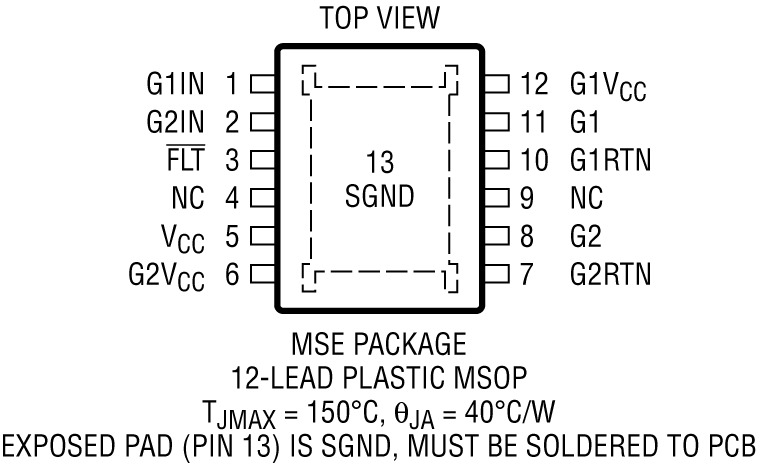

  • 提供耐热性能增强型 12 引脚 MSOP
  • AEC-Q100 汽车认证正在进行中
更多细节
show more Icon

LTC7062 驱动两个电源电压高达 100V 的高侧 N 通道MOSFET。两种驱动器都可以在不同的接地基准电压源下工作,并提供出色的抗噪声和瞬态抗扰性。两个驱动器是对称的,并且彼此独立,并可进行互补或非互补切换。

具有强大的 0.8Ω 下拉电阻和1.5Ω 上拉电阻 MOSFET 驱动器,允许使用大栅极电容、高压 MOSFET。其他功能包括 UVLO、TTL/CMOS 兼容输入和故障指示器。

有关该产品系列中类似的驱动器,请参见数据手册中的图表。

应用

  • 汽车和工业电源系统
  • 电信电源系统
