概览
优势和特点
- 自举电源电压至 114V
- 宽 VCC 电压：7.2V 至 13.5V
- 自适应贯通保护功能
- 2.5A 峰值 TG 上拉电流
- 3A 峰值 BG 上拉电流
- 1.2Ω TG 驱动器下拉电阻
- 0.55Ω BG 驱动器下拉电阻

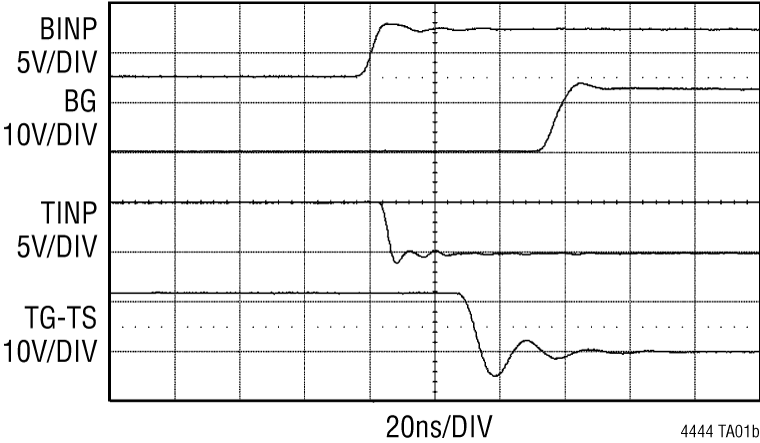

- 5ns TG 下降时间驱动 1nF 负载
- 8ns TG 上升时间驱动 1nF 负载
- 3ns BG 下降时间驱动 1nF 负载
- 6ns BG 上升时间驱动 1nF 负载
- 可驱动高压侧和低压侧 N 沟道 MOSFET
- 欠压闭锁功能

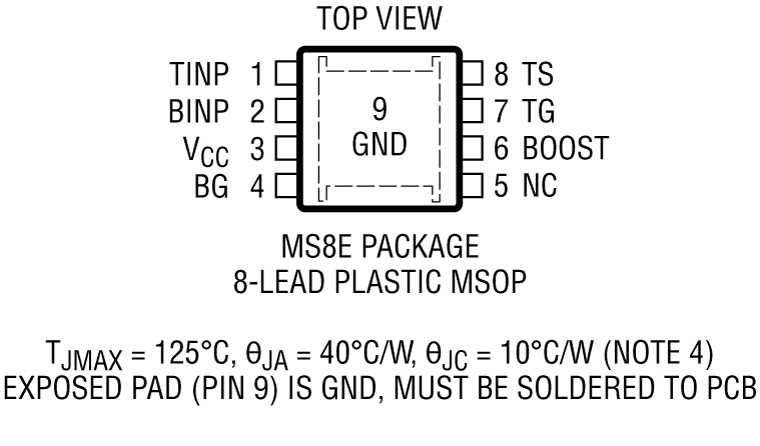

- 耐热增强型 8 引脚 MSOP 封装
产品详情

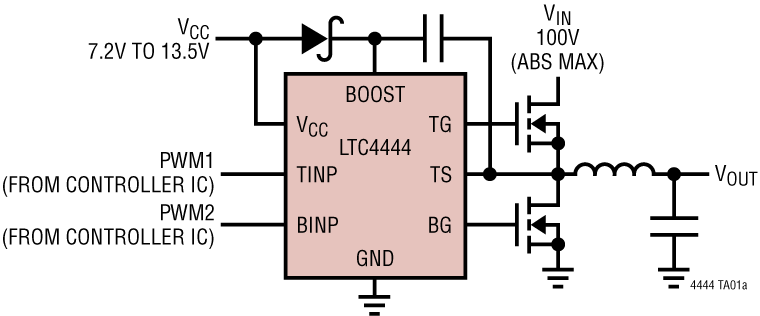

LTC®4444 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。
LTC4444 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。
LTC4444 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。
如需了解该产品系列的相似驱动器，请查阅下表。
|
参数 |
LTC4444 |
LTC4446 |
LTC4444-5 |
|
贯通保护功能 |
有 |
无 |
有 |
|
绝对最大 TS |
100V |
100V |
100V |
|
MOSFET 栅极 |
7.2V 至 13.5V |
7.2V 至 13.5V |
4.5V 至 13.5V |
|
VCC UV+ |
6.6V |
6.6V |
4V |
|
VCC UV－ |
6.15V |
6.15V |
3.55V |
应用
- 分布式电源架构
- 汽车电源
- 高密度电源模块
- 电信
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R419 Reliability Data3/22/2018
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC4444
LTC4444-5
