LTC4444-5

高电压同步 N 沟道 MOSFET 驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 自举电源电压至 114V
  • 宽 VCC 电压：4.5V 至 13.5V
  • 自适应贯通保护功能
  • 1.4A 峰值顶端栅极上拉电流
  • 1.75A 峰值底端栅极上拉电流
  • 1.5Ω 顶端栅极驱动器下拉电阻
  • 0.75Ω 底端栅极驱动器下拉电阻

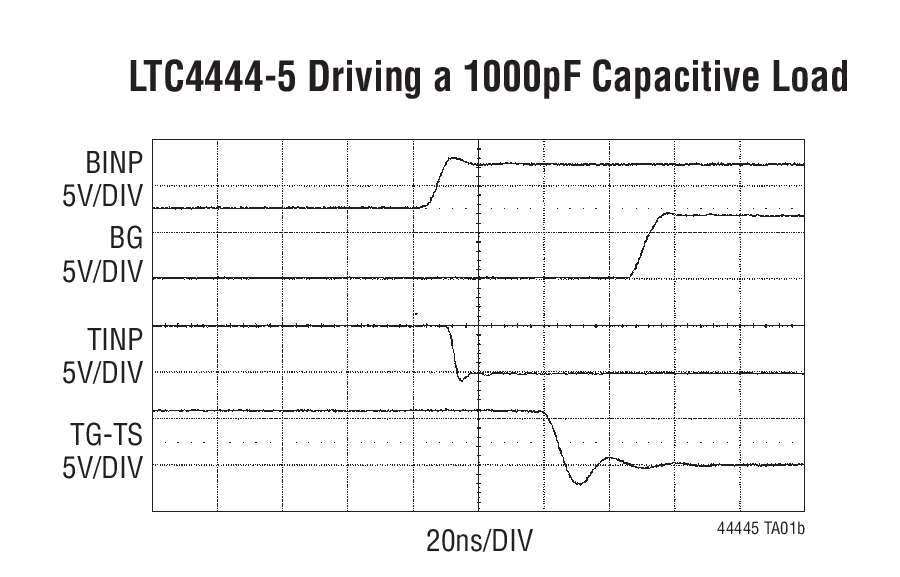

  • 5ns 顶端栅极下降时间驱动 1nF 负载
  • 8ns 顶端栅极上升时间驱动 1nF 负载
  • 3ns 底端栅极下降时间驱动 1nF 负载
  • 6ns 底端栅极上升时间驱动 1nF 负载
  • 可驱动高压侧和低压侧 N 沟道 MOSFET
  • 欠压闭锁功能

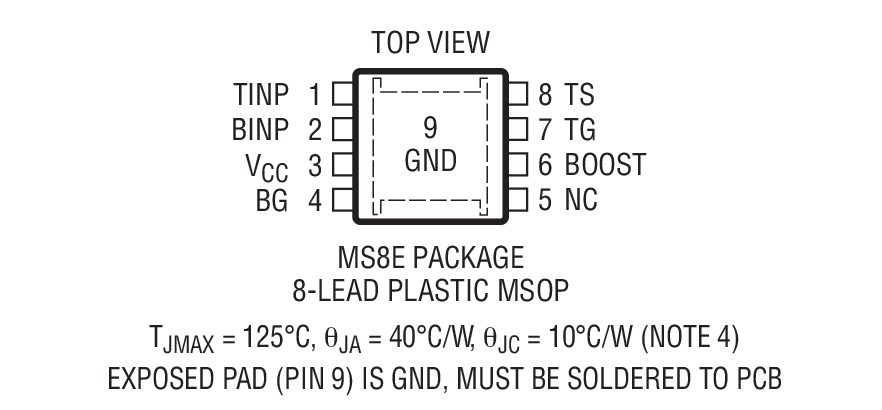

  • 耐热增强型 8 引脚 MSOP 封装



更多细节
show more Icon

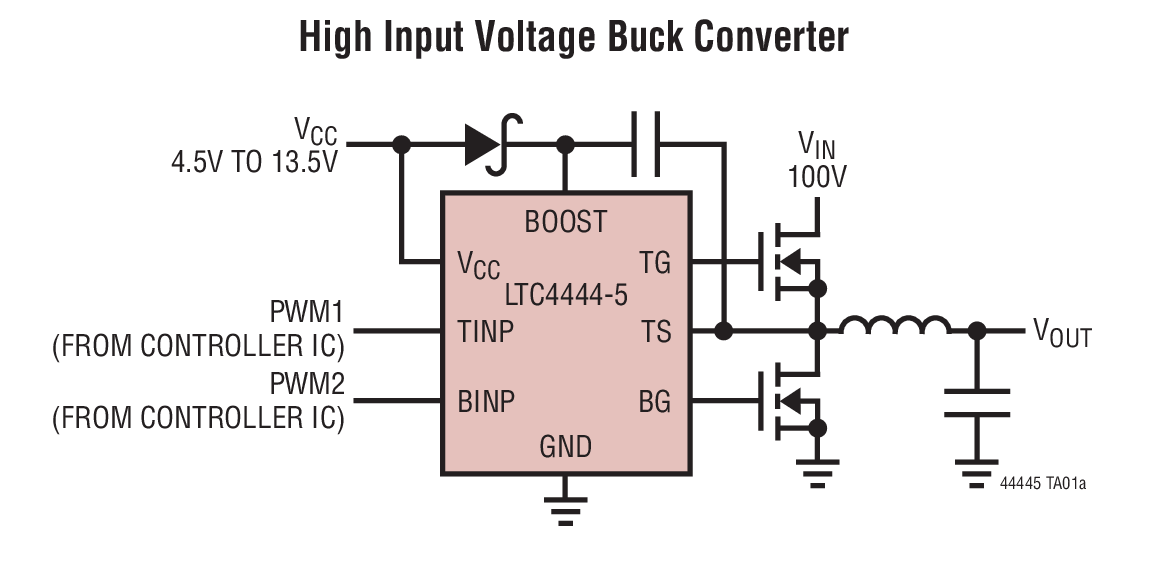

LTC®4444-5 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4444-5 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4444-5 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444-5 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。

如需了解该产品系列的相似驱动器，请查阅下表。

参数 LTC4444-5 LTC4446 LTC4444
贯通保护功能 有 无 有
绝对最大TS 100V 100V 100V
MOSFET 栅极驱动电压 4.5V 至 13.5V 7.2V 至 13.5V 7.2V 至 13.5V
VCC UV+ 4V 6.6V 6.6V
VCC UV– 3.5V 6.15V 6.15V

Applications

  • 分布式电源架构
  • 汽车电源
  • 高密度电源模块
  • 电信系统
