LTC4446

量产

高电压高压侧/低压侧 N 沟道 MOSFET 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 自举电源电压高至 114V
  • 宽 VCC 电压：7.2V 至 13.5V
  • 2.5A 峰值顶端栅极上拉电流
  • 3A 峰值底端栅极上拉电流
  • 1.2Ω 顶端栅极驱动器下拉电阻
  • 0.55Ω 底端栅极驱动器下拉电阻
  • 5ns 顶端栅极下降时间驱动 1nF 负载
  • 8ns 顶端栅极上升时间驱动 1nF 负载
  • 3ns 底端栅极下降时间驱动 1nF 负载
  • 6ns 底端栅极上升时间驱动 1nF 负载
  • 可驱动高压侧和低压侧 N 沟道 MOSFET
  • 具欠压闭锁功能

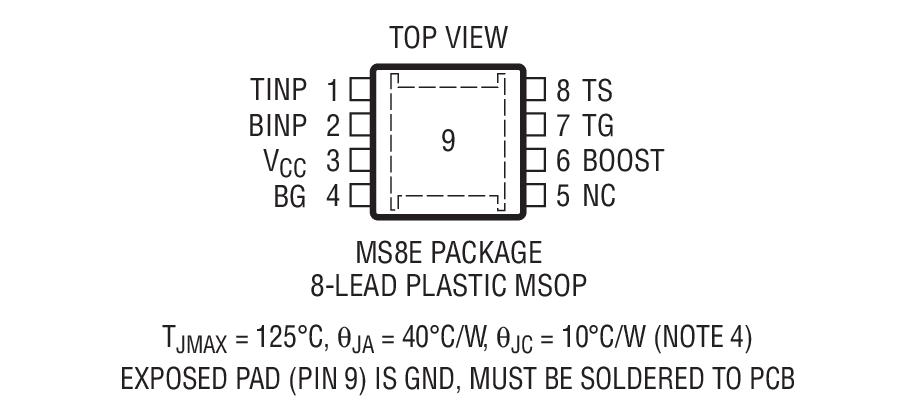

  • 耐热增强型 8 引脚 MSOP 封装

LTC4446 是一款高频高电压栅极驱动器，可利用一个 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。LTC4446 用于顶端栅极驱动器的上拉电路具有 2.5A 的峰值输出电流，而其下拉电路则具有 1.2Ω 的输出阻抗。用于底端栅极驱动器的上拉电路具有 3A 的峰值输出电流，而其下拉电路则具有 0.55Ω 的输出阻抗。

LTC4446 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。

LTC4446 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。

LTC4446 采用耐热增强型 8 引脚 MSOP 封装。

LTC4446 不具备自适应贯通保护功能。如需了解具自适应贯通保护功能的相似驱动器，请查阅下表。

参数 LTC4446 LTC4444 LTC4444-5
贯通保护功能 无 有 有
绝对最大TS 100V 100V 100V
MOSFET 栅极驱动电压 7.2V 至 13.5V 7.2V 至 13.5V 4.5V 至 13.5V
VCC UV+ 6.6V 6.6V 4V
VCC UV– 6.15V 6.15V 3.5V

应用

  • 分布式电源架构
  • 汽车电源
  • 高密度电源模块
  • 电信系统

LTC4446
高电压高压侧/低压侧 N 沟道 MOSFET 驱动器

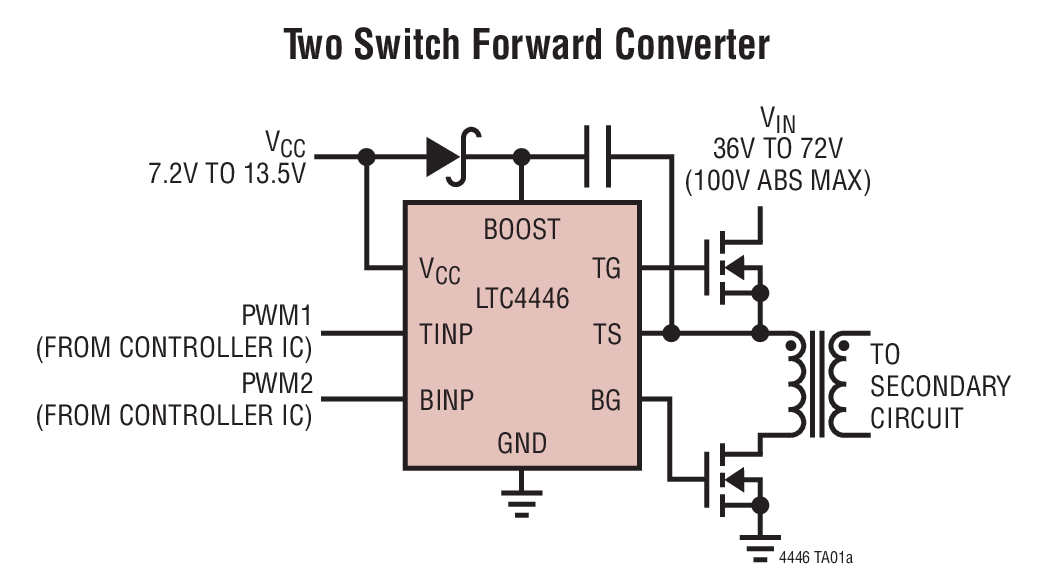

Two Switch Forward Converter LTC4446 Driving a 1000pF Capacitive Load Product Package 1
