LTC4286

可通过PMBus进行功率监控的高功率正热插拔控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽工作电压范围:8.5 V 至 80 V
  • 利用 ADC 监控电流、电压和功率
  • 可调的 5% 精确限流值:6 mV 至 20 mV
  • 电流折返可限制 MOSFET 功耗,从而提供过应力保护。
  • 监测 VGS 和 VDS MOSFET 的运行状况
  • 用于电流、电压和功率的峰值检测寄存器
  • 报告输入或输出功率
  • 具有可编程警告和关断阈值的远程温度检测功能
  • ±1% 精度,IOUT、VIN 和 VOUT 的 12 位 ADC
  • 采用 39 引脚 7 mm x 7mm QFN 封装
更多细节
show more Icon

LTC4286是一款适合热插拔应用的集成解决方案,可将电路板安全地插入带电背板上,或从带电背板上移除。利用断路器定时器,可防止金属氧化物半导体场效应晶体管(MOSFET)过热,从而实现可靠的过载保护。

SMBus 3.1接口、PMBus命令结构和具有可选均值和速度的板载模数转换器(ADC)允许监控电路板电流、电压、功率、温度和故障状态。

LTC4286还具有响应输入欠压(UV)和过压(OV)功能:在发生故障时中断主机,在输出功率良好时通知主机,检测板的插入,并在主机命令关闭后的可编程延迟时间之后自动重新启动。

应用

  • 高可用性服务器背板系统
  • 12 V/24 V/48 V/54 V分布式电源系统
  • 工业

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4286AUK#PBF
  • HTML
  • HTML
LTC4286AUK#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

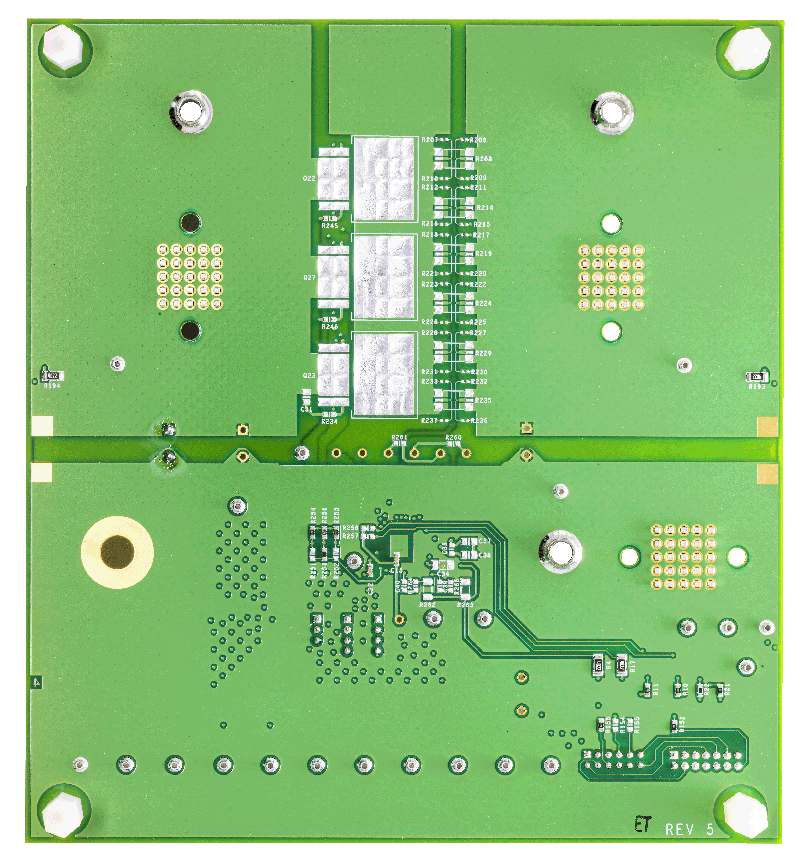

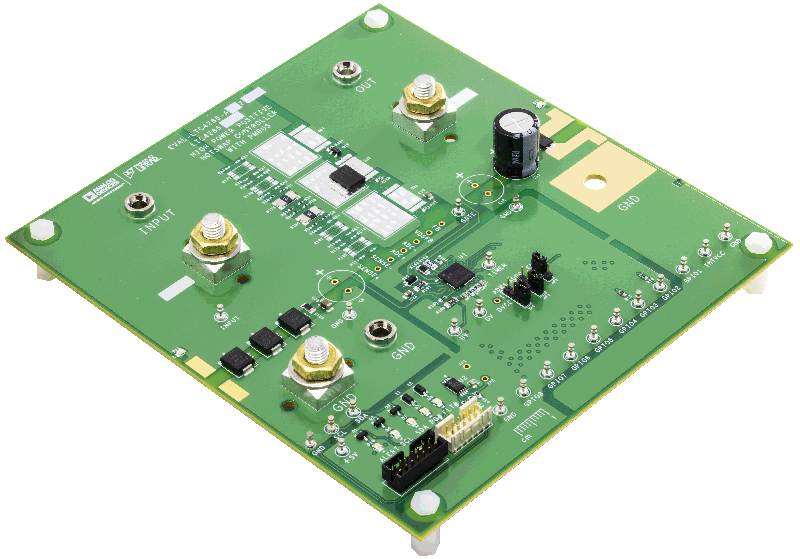

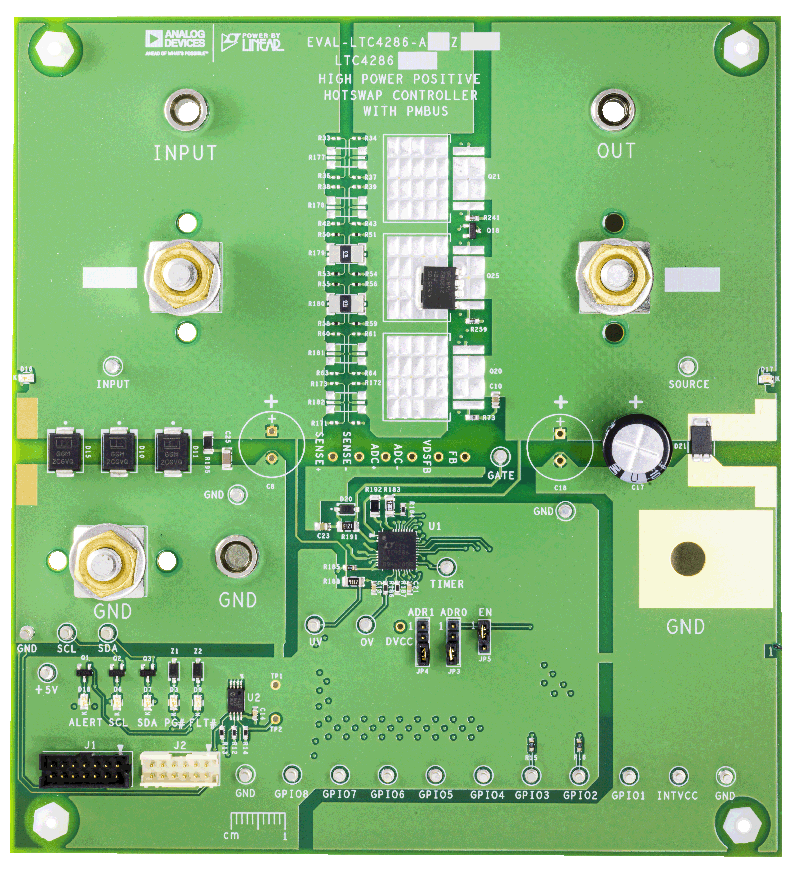

EVAL-LTC4286-A1Z

评估具有电源监视器和 PMBus 的 LTC4286 高电压正热插拔控制器

zoom

EVAL-LTC4286-A1Z

评估具有电源监视器和 PMBus 的 LTC4286 高电压正热插拔控制器

评估具有电源监视器和 PMBus 的 LTC4286 高电压正热插拔控制器

特性和优点

  • LTC4286 的全功能评估套件板
  • 采用 54 V、36 A、1 mF 设计
  • 40 V 欠压和 60 V 过压设置
  • 灵活的 N 通道 MOSFET 尺寸适用于不同封装
  • 支持多达 12 个并联检测电阻器和 6 个并联 MOSFET
  • LED 指示的状态输出
  • 宽输入电压范围:8.5 V 至 80 V
  • 100 V 绝对最大值
  • MOSFET 温度测量功能
  • I2C/PMBus 通信

产品详情

EVAL-LTC4286-A1Z 是适用于 LTC4286 的一款功能完备的评估板。该电路板布局清晰地展示了所有外围元件和热插拔电源路径的示例。该布局还能充分提升电路板为电源路径上的某些关键元件提供散热的能力,从而允许对高电流热插拔设置进行评估。

十二个检测电阻尺寸和六个(底部三个)多封装金属氧化物半导体场效应晶体管 (MOSFET) 尺寸提供了极大的灵活性,同时支持各种应用设置。

多个测试点可轻松访问所有关键点和引脚。七个发光二极管 (LED) 可直观指示评估板状态,例如电源输入、输出、SDA、SCL、警报、电源良好和故障。

该评估板支持 PMBus 通信,允许用户与 LTC4286 进行通信。

该评估板完全兼容 LTpowerPlay® 评估软件,该软件可以从 LTpowerPlay 页面下载。

要使用评估软件,需要配备 USB 转 I2C 控制器 (DC1613A)。

标准评估套件已预安装并经过测试,采用 54 V、36 A 热插拔设计,支持 1 mF 输出电容。

LTC4286 的完整规格可在 ADI 公司提供的 LTC4286 数据手册中找到,使用 EVAL-LTC4286-A1Z 评估板时,必须结合用户指南进行查阅。
