概览
优势和特点
- 用于 IEEE 802®.3af 受电设备 (PD) 的完整电源接口端口
- 内置 100V、UVLO 开关
- 精准的双级浪涌电流限值
- 集成型电流模式开关稳压器
- 具停用功能的内置 25kΩ 特征电阻器
- 可编程分级电流 (Class 0 至 4)
- 热过载保护
- 电源良好信号
- 集成型误差放大器和电压基准
- 扁平 16 引脚 SSOP 封装

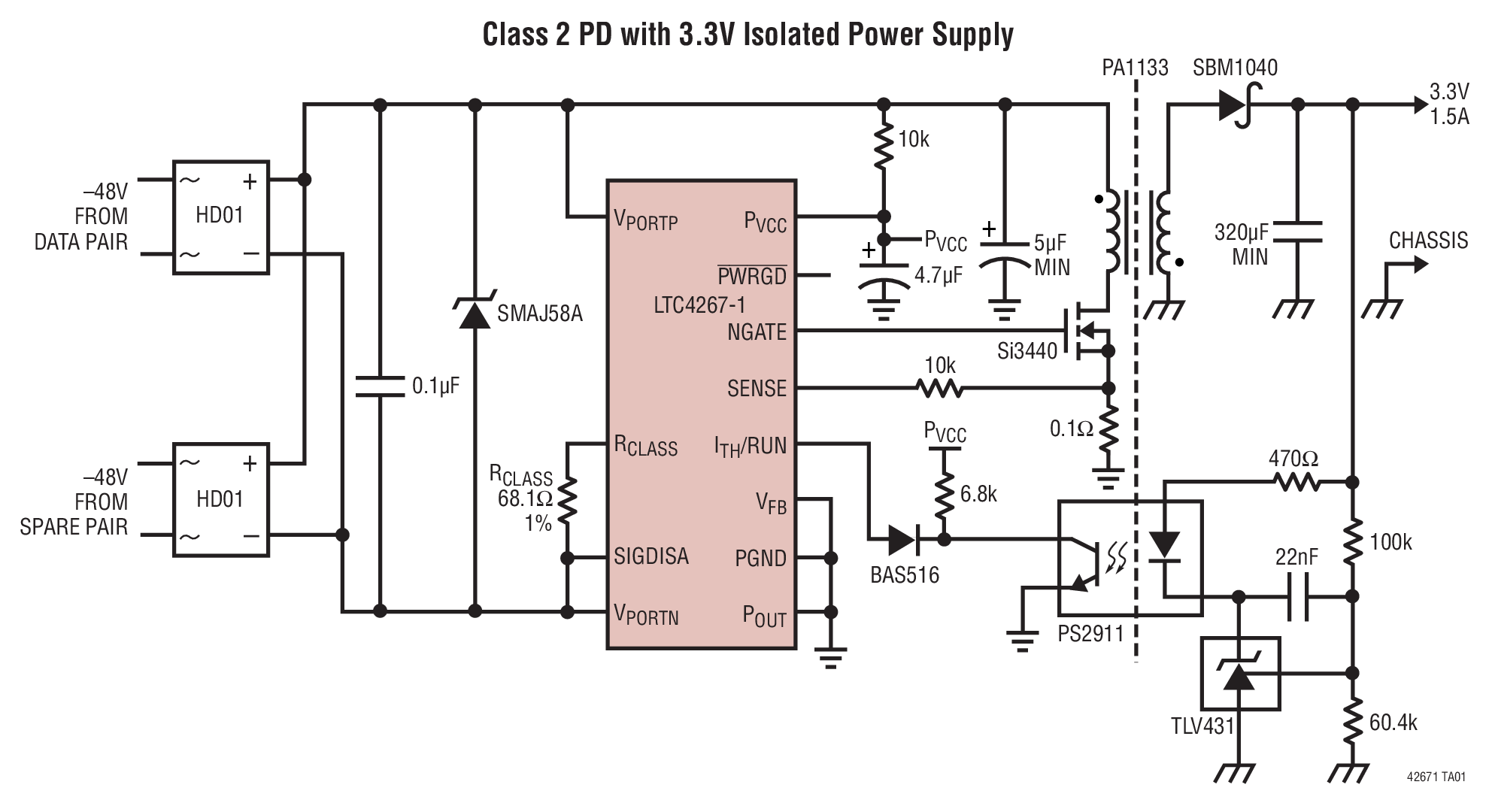

产品详情
LTC®4267-1 整合了一个符合 IEEE 802.3af 标准的受电设备 (PD) 接口和一个电流模式开关稳压器，从而提供了一款面向 PD 应用的完整电源解决方案。LTC4267-1 集成了 25kΩ 特征电阻器、分级电流源、热过载保护、签名停用和电源良好信号、以及专为与 IEEE 标准所要求的二极管电桥配合使用而优化的欠压闭锁电路。LTC4267-1 提供了一个加大的工作电流限值，可为 Class 3 应用提供最大的可用功率。
电流模式开关稳压器设计用于驱动一个 6V 额定电压的 N 沟道 MOSFET，并具有可编程斜坡补偿、软起动和恒定频率运作功能，即使在轻负载条件下亦可较大限度地降低噪声。LTC4267-1 包括一个内置误差放大器和电压基准，因而可在隔离式及非隔离式配置中使用。
LTC4267-1 采用节省空间的扁平 16 引脚 SSOP 封装。
应用
- IP 电话的电源管理
- 无线接入点
- 安保摄像机
- 以太网供电
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
