概览
优势和特点
- 可控制 4 个独立的 –48V 电源通道
- 每个通道具有单独的继电器驱动器、ON/OFF 控制、具电流折返的短路保护、开路检测、和电源良好指示功能
- 通过 I2C 兼容型接口进行编程
- 5 位可编程数字地址允许控制多达 32 个 LTC4255 (128 个通道)
- FAULT 输出上的中断可用于免除软件轮询
- 可编程电流限制和开路持续期
- 在短路故障之后执行可编程锁断或自动重试操作
- 可编程自动重试占空比
产品详情
LTC®4255 是一款 4 通道 –48V 网络电源控制器，其具有独立的继电器驱动器和 I2C 兼容型接口。每个通道可通过软件控制实现接通和关断，并且提供短路保护、开路检测、和电源良好指示。短路保护电路拥有电流折返功能，以降低短路和启动期间开关中的功耗。
串行接口使得仅利用两根数字线就能够控制多达 128 个通道。一个 FAULT 输出可用作中断线，从而不再需要通过软件轮询进行故障检测。
外部开关和电流检测电阻器可容易地调整电流和功耗水平，并提供针对电压和电流尖峰的最大保护。

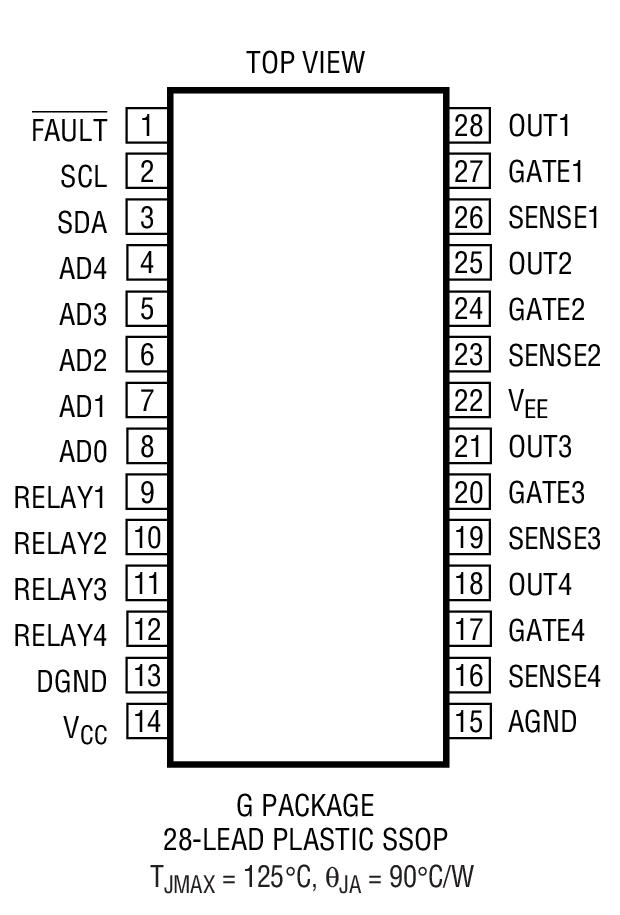

LTC4255 可提供 28 引脚 SSOP 封装。
- IP 电话系统
- 数据终端设备 (DTE) 功率分配
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R384 Reliability Data3/26/2018
-
New Power for Ethernet—The LTC4255 Delivers8/1/2002 LT Journal
