概览

优势和特点

  • 允许在 –48V 带电背板上安全地进行电路板的插拔操作
  • 浮动拓扑结构允许执行非常高电压的操作
  • 具电路断路器定时器的可编程模拟电流限制功能电路
  • 快速响应时间限制了峰值故障电流
  • 具改进坚固性的并联稳压器
  • 可编程定时器
  • 可编程欠压 / 过压保护

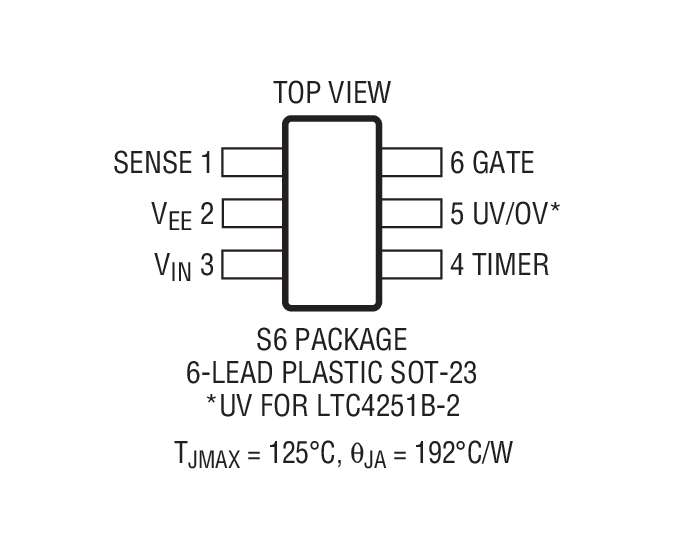

  • 扁平 6 引脚 SOT-23 (ThinSOT™) 封装

产品详情

LTC®4251B / LTC4251B-1 / LTC4251B-2 负电压热插拔 (Hot Swap™) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由 3 个电流限制级来控制：一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。

当输入电源超过了期望的工作范围时，可调欠压和过压检测器将负载断接。对电源输入进行并联调节，因而在非常高的电源电压条件下实现了安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。

LTC4251B UV/OV 门限专为与 –43V 至 –75V 的标准电信工作范围相匹配而设计。LTC4251B-1 UV/OV 门限扩展了工作范围以涵盖 –36V 至 –72V。LTC4251B-2 只提供了一个 –43V 的 UV 门限。LTC4251B 改善了 LTC4251 并联稳压器的坚固性。


应用

  • 带电电路板插入
  • 电子电路断路器
  • –48V 分布式电源系统
  • 负电源控制
  • 中心局交换
  • 可编程电流限制电路
  • 高可用性服务器
  • 磁盘阵列

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

参考资料

  • 查看全部 (3)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 产品选择卡 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC4251
    LTC4251-1
    LTC4251-2

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC4251BCS6#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BCS6#TRPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BCS6-1#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BCS6-1#TRPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BCS6-2#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BCS6-2#TRPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BIS6#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BIS6#TRPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BIS6-1#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BIS6-1#TRPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BIS6-2#TRMPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    LTC4251BIS6-2#TRPBF 材料声明 质量和可靠性 6-Lead TSOT-23
    Wafer Fabrication Data R427 Reliability Data
