LTC4223

用于高级夹层卡的双路电源热插拔控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 允许在带电的高级夹层卡 (AMC) 或 MicroTCA 背板上安全地进行电路板的插拔操作
  • 控制 12V 主电源和 3.3V 辅助电源
  • 可在 ≤1μs 的时间里实现对峰值故障电流的限制
  • 可调电流限值和电路断路器
  • 集成 0.3Ω AUX（辅助）开关
  • 高压侧电流检测
  • 用于外部 N 沟道 MOSFET 的栅极驱动器
  • 针对过流保护的可调响应时间
  • 可调电源电压上电速率
  • 热停机保护
  • LTC4223-1：在故障之后锁断
  • LTC4223-2：在故障之后自动重试

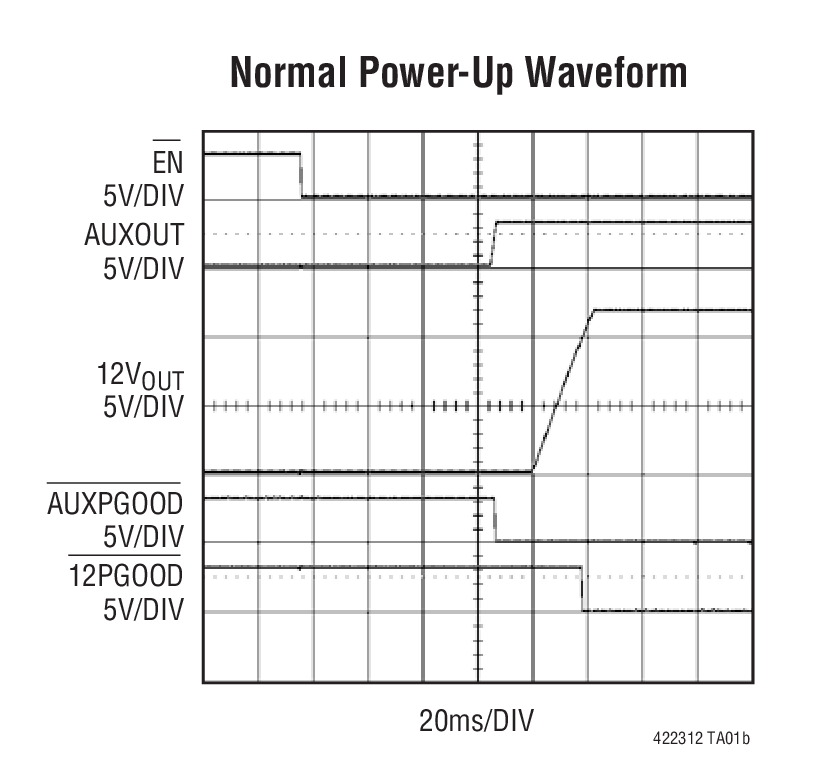

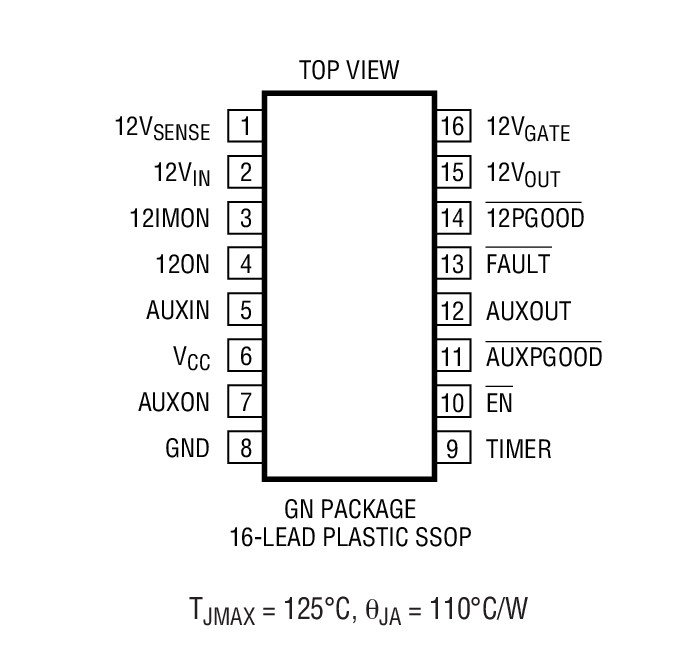

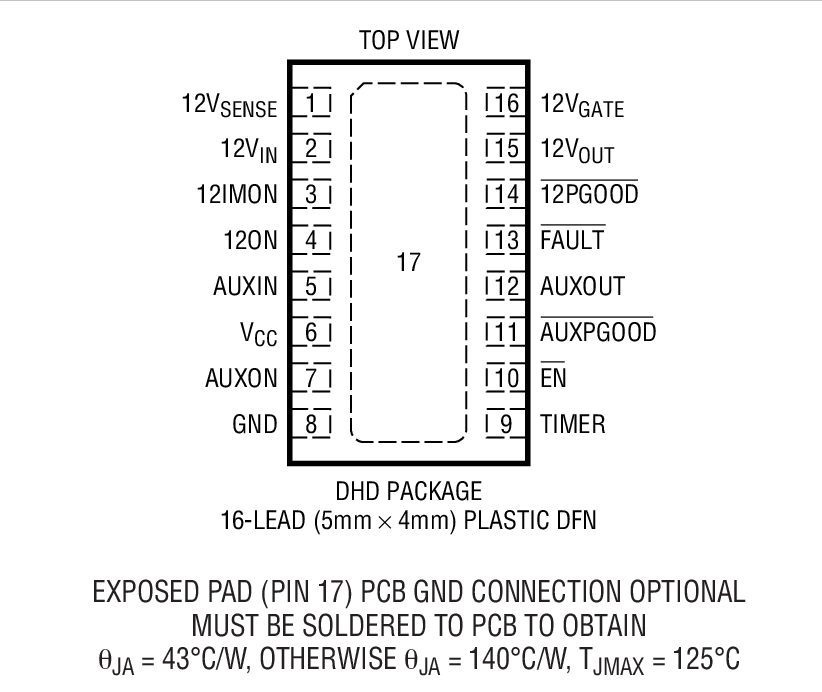

  • 16 引脚 SSOP 和 5mm x 4mm DFN 封装
更多细节
show more Icon

LTC®4223 正电压热插拔 (Hot Swap™) 控制器允许在带电的 AMC 或 MicroTCA 背板上安全地进行电路板的插拔操作。它利用一个外部 N 沟道 MOSFET 来控制主 12V 电源，并采用一个集成开关来控制 3.3V 辅助电源。12V 输出的斜坡速率是可调的，并包括浪涌电流限制功能。另外，还利用一个快速动作电流限制电路和一个准确度为 5% 的定时电路断路器对 12V 输出提供了短路故障保护。3.3V 输出包括软起动和过流保护功能。

LTC4223 具有一个用于 12V 电源的电流监视器输出，并负责报告两个电源的故障和良好工作状态。它还可检测板卡的插拔，并实现了对 12V 电源输出和 3.3V 电源输出的独立控制。LTC4223-1 具有一个锁断电路断路器，而 LTC4223-2则提供了故障之后的自动重试。



Applications

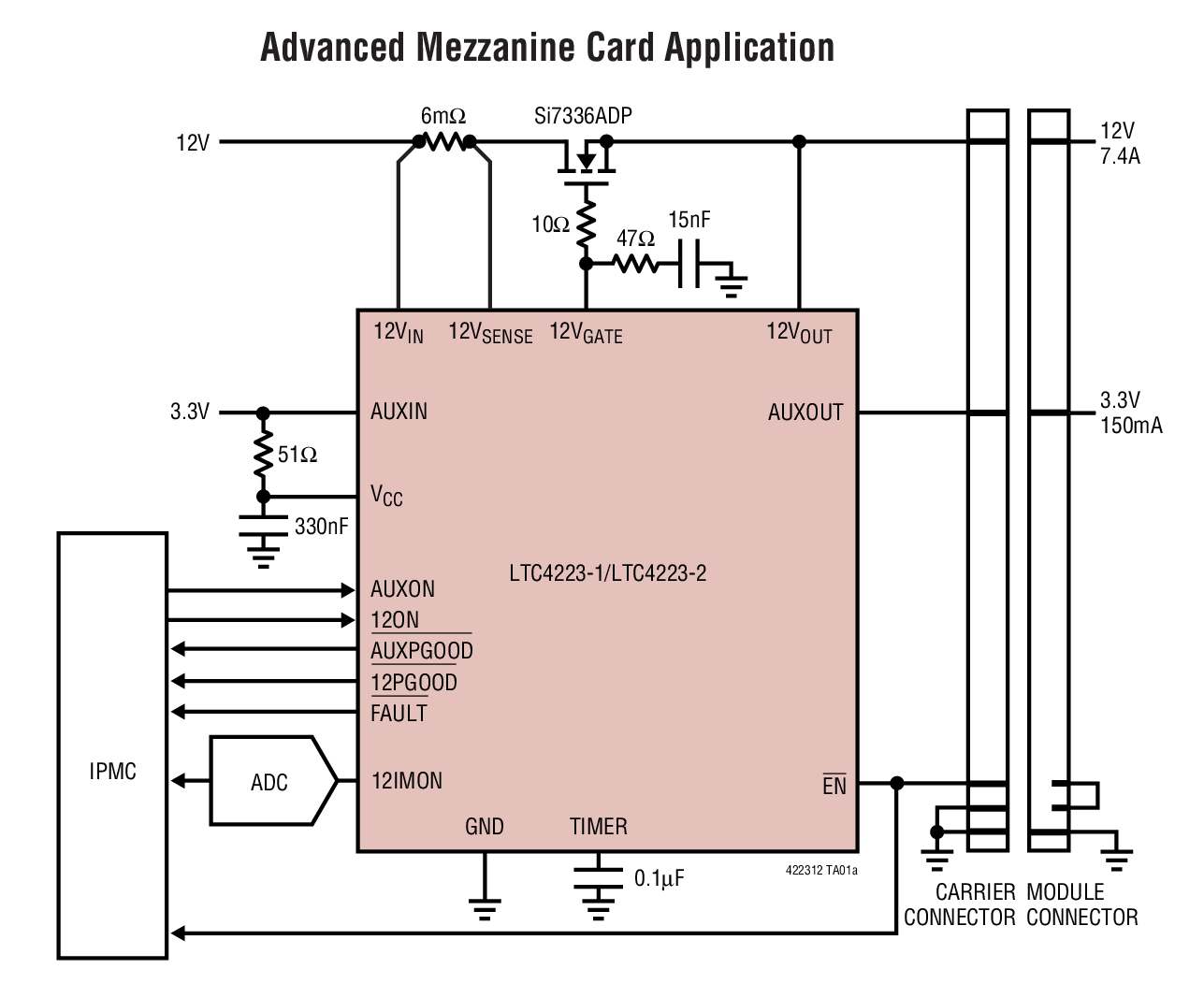

  • 高级夹层卡 (AMC)、MicroTCA 系统
  • 工作站和服务器 I/O
  • 电信网络
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4223

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/21/2007
英文

LTC4223: Dual Supply Hot Swap Controller for Advanced Mezzanine Card Data Sheet

打开PDF文件

redirect
290.00K
download

下载 PDF

PDF Vector

PDF

更新 05/29/2008
日文

LTC4223: Advanced Mezzanine Card（AMC）向けのデュアル電源Hot Swapコントローラ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

设计笔记

4

PDF Vector

PDF

更新 03/17/2008
英文
DN437 - Hot Swap Solution Meets AMC and MicroTCA Standards redirect icon

100.00K

download

下载 PDF

PDF Vector

PDF

更新 07/21/2008
中文
DN437 - 热插拔解决方案符合 AMC 和 MicroTCA 标准 redirect icon

881.00K

download

下载 PDF

PDF Vector

PDF

更新 04/25/2008
日文
DN437 - AMCとMicroTCAの標準規格を満たすHot Swapソリューション redirect icon

635.00K

download

下载 PDF

PDF Vector

HTML

更新 11/09/2022
英文
Design Note 437: Hot Swap Solution Meets AMC and MicroTCA Standards redirect icon

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1162A - Demo Manual redirect icon

412.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R536 Reliability Data redirect icon

49.04 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 03/01/2008
英文
Compact Hot Swap Solution Simplifies Advanced Mezzanine Card Design redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4223CDHD-1#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CDHD-1#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CDHD-2#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CDHD-2#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-1#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-1#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-2#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-2#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-1#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-1#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-2#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-2#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-1#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-1#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-2#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-2#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4223CGN-1#PBF

量产

LTC4223CGN-1#TRPBF

量产

LTC4223CGN-2#PBF

量产

LTC4223CGN-2#TRPBF

量产

LTC4223IGN-1#PBF

量产

LTC4223IGN-1#TRPBF

量产

LTC4223IGN-2#PBF

量产

LTC4223IGN-2#TRPBF

量产

pdf

PCN24_0235_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

xlsm

Delta Qualification Matrix

Download

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4223CGN-1#PBF

量产

LTC4223CGN-1#TRPBF

量产

LTC4223CGN-2#PBF

量产

LTC4223CGN-2#TRPBF

量产

LTC4223IGN-1#PBF

量产

LTC4223IGN-1#TRPBF

量产

LTC4223IGN-2#PBF

量产

LTC4223IGN-2#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4223CGN-1#PBF

量产

LTC4223CGN-1#TRPBF

量产

LTC4223CGN-2#PBF

量产

LTC4223CGN-2#TRPBF

量产

LTC4223IGN-1#PBF

量产

LTC4223IGN-1#TRPBF

量产

LTC4223IGN-2#PBF

量产

LTC4223IGN-2#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4223CGN-1#PBF

量产

LTC4223CGN-1#TRPBF

量产

LTC4223CGN-2#PBF

量产

LTC4223CGN-2#TRPBF

量产

LTC4223IGN-1#PBF

量产

LTC4223IGN-1#TRPBF

量产

LTC4223IGN-2#PBF

量产

LTC4223IGN-2#TRPBF

量产

pdf

PCN24_0235_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

xlsm

Delta Qualification Matrix

Download
10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4223CGN-1#PBF

量产

LTC4223CGN-1#TRPBF

量产

LTC4223CGN-2#PBF

量产

LTC4223CGN-2#TRPBF

量产

LTC4223IGN-1#PBF

量产

LTC4223IGN-1#TRPBF

量产

LTC4223IGN-2#PBF

量产

LTC4223IGN-2#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4223CGN-1#PBF

量产

LTC4223CGN-1#TRPBF

量产

LTC4223CGN-2#PBF

量产

LTC4223CGN-2#TRPBF

量产

LTC4223IGN-1#PBF

量产

LTC4223IGN-1#TRPBF

量产

LTC4223IGN-2#PBF

量产

LTC4223IGN-2#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

评估套件 2

reference details image

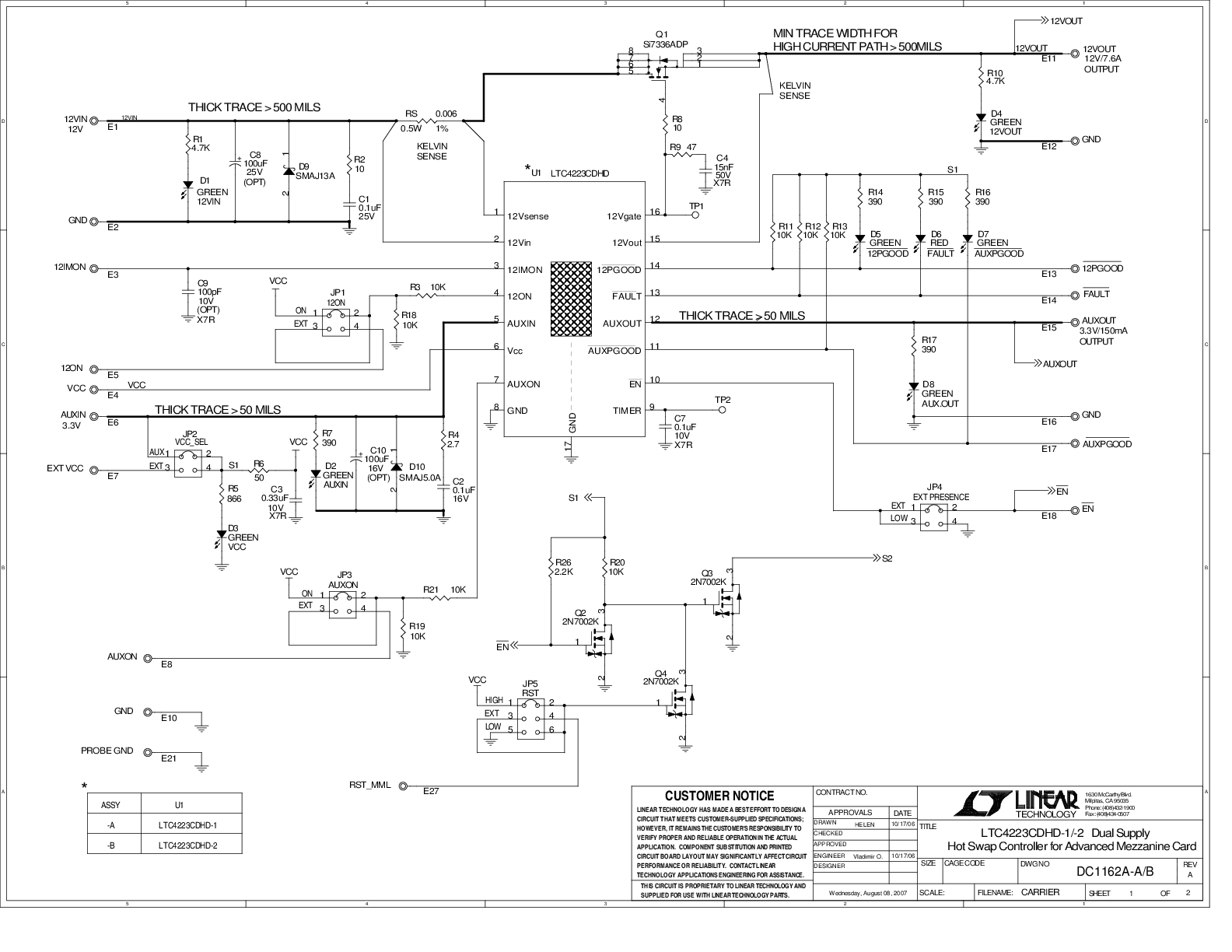

DC1162A-B
