概览

优势和特点

  • 完整的低功率无线镍氢 (NiMH) 电池充电器
  • 低的最小输入电压:2.2V
  • 小的总体解决方案体积
  • 1.5V、25mA 线性单节 NiMH 电池充电器
  • 温度补偿型充电电压
  • 具过压限值的集成型整流器
  • 锌空气电池检测
  • 反向极性保护
  • 耐热性能增强型 6 引脚 (2mm x 2mm) DFN 封装

产品详情

LTC®4123 是一款低功率无线接收器和用于 NiMH 电池的恒定电流 / 恒定电压线性充电器。一个外部编程电阻器负责设定高达 25mA 的充电电流。温度补偿型充电电压功能可保护 NiMH 电池并防止发生过度充电。

利用 LTC4123 进行无线充电使得产品能够在被密封于外壳之内时得到充电,并在空间受限的环境中免除了庞大的连接器。另外,LTC4123 还使得对在移动或旋转设备中使用的 NiMH 电池充电成为可能。

LTC4123 可防止给锌空气电池以及插入时极性接反的电池充电。如果其温度过热或过冷,LTC4123 将暂停充电。一个内部定时器提供了基于时间的充电终止。

2mm x 2mm DFN 封装和少的外围器件使 LTC4123 非常适合于助听器应用或其他强制要求小尺寸解决方案的低功率便携式设备。



Applications

  • 助听器
  • 智能卡
  • 健身器
  • 移动和 / 或旋转设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

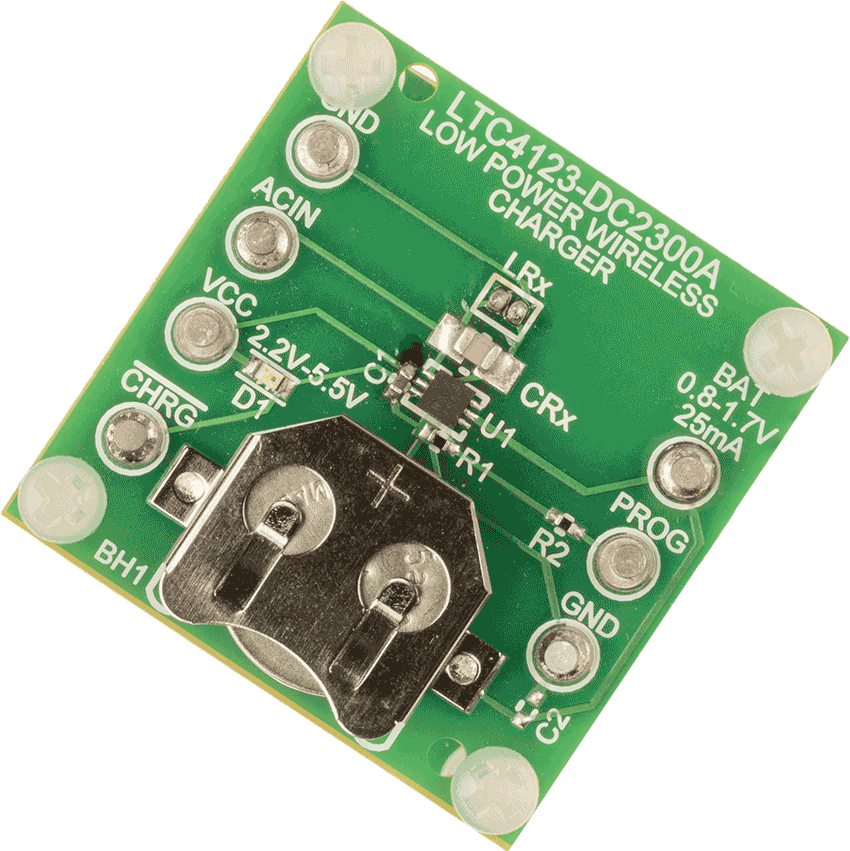

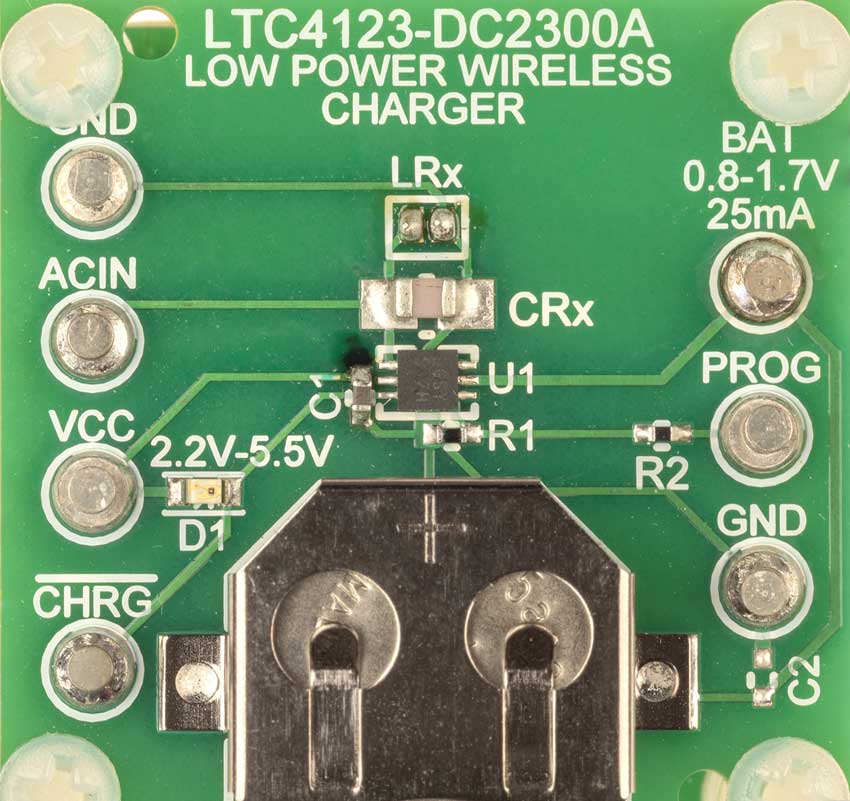

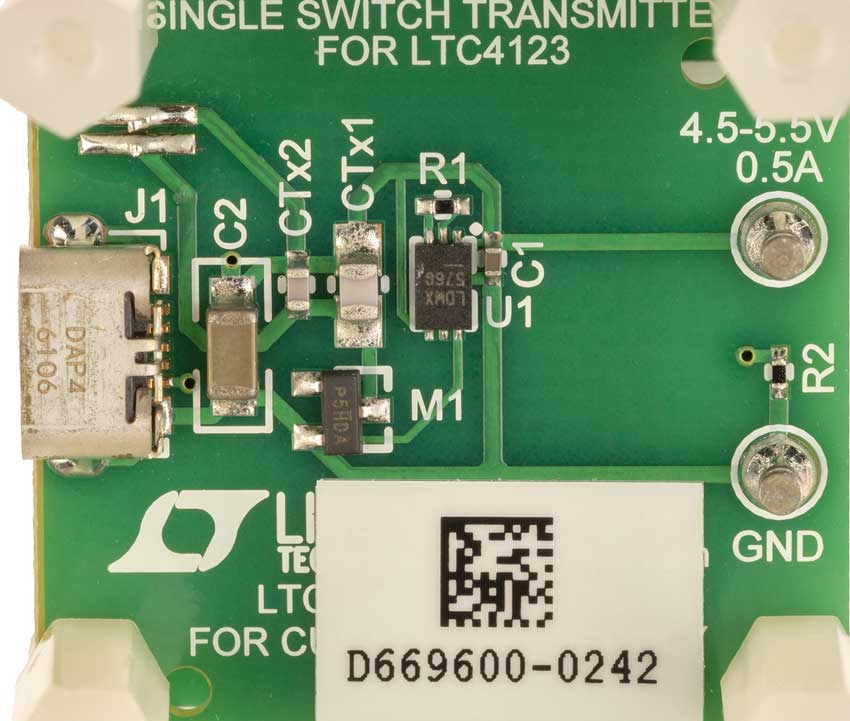

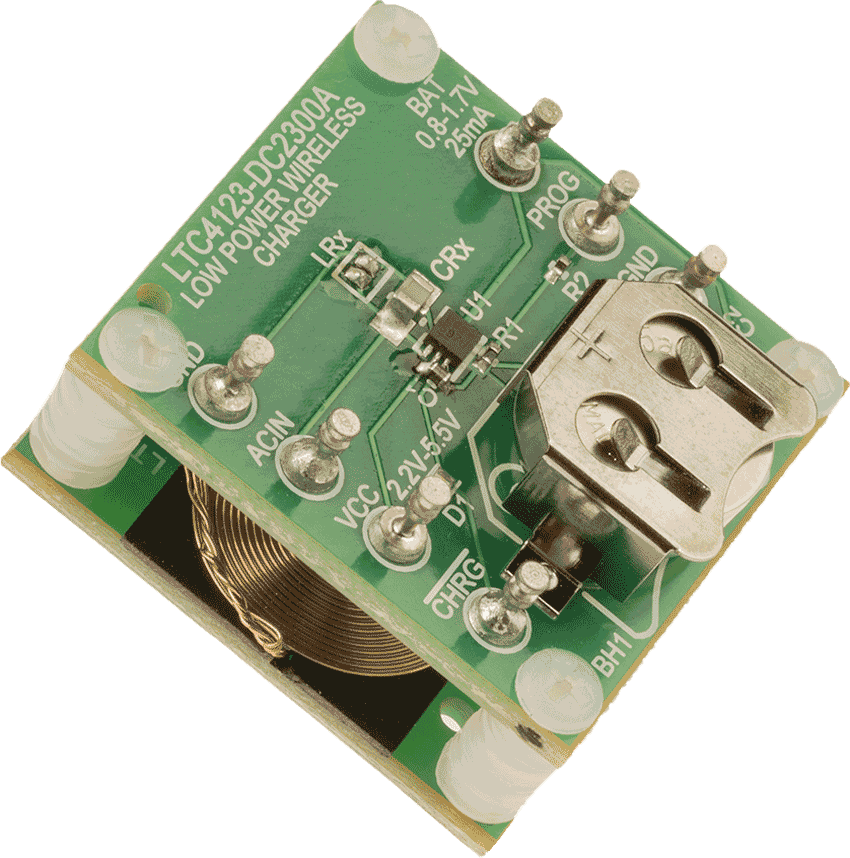

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC4123
