LTC6990

TimerBlox:压控硅振荡器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 18
特性
  • 固定频率或压控运行
    • 固定:单电阻器编程频率,最大误差为 <1.5%
    • VCO:两个电阻器设置 VCO 中心频率和调谐范围
  • 频率范围:488 Hz 至 2 MHz
  • 2.25 V 至 5.5 V 单电源供电
  • 100 kHz 时电源电流为 72 µA
  • 启动时间为 500 µs
  • 1 MHz 时 VCO 带宽为 >300 kHz
  • CMOS 逻辑输出提供/消耗 20 mA
  • 50% 占空比方波输出
  • 输出启用(禁用时可选低阻抗或高阻抗)
  • 工作温度范围为 55°C 至 125°C
  • 采用纤薄型 (1 mm) SOT-23 (ThinSOT) 和 2 mm × 3 mm DFN 封装
  • 符合汽车应用的 AEC-Q100 标准
更多细节
show more Icon

LTC6990是一款精密硅振荡器,可编程频率范围为488Hz至2MHz,可用作固定频率或压控振荡器(VCO)。LTC6990是TimerBlox®系列通用硅定时套件的一部分。

单个电阻RSET可对LTC6990的内部主振荡器频率进行编程设定。输出频率由这个主振荡器和内部分频器NDIV(可编程为八个从1至128的设置)确定。

或者,SET输入端上的第二个电阻对输出频率进行线性电压控制且可用于频率调制。可通过适当选择两个电阻来配置窄体或宽体VCO调谐范围。

LTC6990内置同步到主振荡器的使能功能,以确保清洁、无毛刺输出脉冲。禁用输出可以配置为高阻抗或强制低电平。

为了轻松配置LTC6990,请使用TimerBlox LTC6990:压控振荡器网络设计工具。

应用

  • 低成本精密可编程振荡器
  • 压控振荡器
  • 高振动、高加速度环境
  • 固定晶振和陶瓷振荡器的替代器件
  • 便携式和电池供电设备
产品模型 18

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6990CDCB#TRMPBF
  • HTML
  • HTML
LTC6990CDCB#TRPBF
  • HTML
  • HTML
LTC6990CS6#TRMPBF
  • HTML
  • HTML
LTC6990CS6#TRPBF
  • HTML
  • HTML
LTC6990HDCB#TRMPBF
  • HTML
  • HTML
LTC6990HDCB#TRPBF
  • HTML
  • HTML
LTC6990HS6#TRMPBF
  • HTML
  • HTML
LTC6990HS6#TRPBF
  • HTML
  • HTML
LTC6990HS6#WTRMPBF
  • HTML
  • HTML
LTC6990HS6#WTRPBF
  • HTML
  • HTML
LTC6990IDCB#TRMPBF
  • HTML
  • HTML
LTC6990IDCB#TRPBF
  • HTML
  • HTML
LTC6990IS6#TRMPBF
  • HTML
  • HTML
LTC6990IS6#TRPBF
  • HTML
  • HTML
LTC6990IS6#WTRMPBF
  • HTML
  • HTML
LTC6990IS6#WTRPBF
  • HTML
  • HTML
LTC6990MPS6#TRMPBF
  • HTML
  • HTML
LTC6990MPS6#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6990CDCB#TRMPBF

量产

LTC6990CDCB#TRPBF

量产

LTC6990CS6#TRMPBF

量产

LTC6990CS6#TRPBF

量产

LTC6990HDCB#TRMPBF

量产

LTC6990HDCB#TRPBF

量产

LTC6990HS6#TRMPBF

量产

LTC6990HS6#TRPBF

量产

LTC6990HS6#WTRMPBF

量产

LTC6990HS6#WTRPBF

量产

LTC6990IDCB#TRMPBF

量产

LTC6990IDCB#TRPBF

量产

LTC6990IS6#TRMPBF

量产

LTC6990IS6#TRPBF

量产

LTC6990IS6#WTRMPBF

量产

LTC6990IS6#WTRPBF

量产

LTC6990MPS6#TRMPBF

量产

LTC6990MPS6#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6990CDCB#TRMPBF

量产

LTC6990CDCB#TRPBF

量产

LTC6990CS6#TRMPBF

量产

LTC6990CS6#TRPBF

量产

LTC6990HDCB#TRMPBF

量产

LTC6990HDCB#TRPBF

量产

LTC6990HS6#TRMPBF

量产

LTC6990HS6#TRPBF

量产

LTC6990HS6#WTRMPBF

量产

LTC6990HS6#WTRPBF

量产

LTC6990IDCB#TRMPBF

量产

LTC6990IDCB#TRPBF

量产

LTC6990IS6#TRMPBF

量产

LTC6990IS6#TRPBF

量产

LTC6990IS6#WTRMPBF

量产

LTC6990IS6#WTRPBF

量产

LTC6990MPS6#TRMPBF

量产

LTC6990MPS6#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 3

reference details image

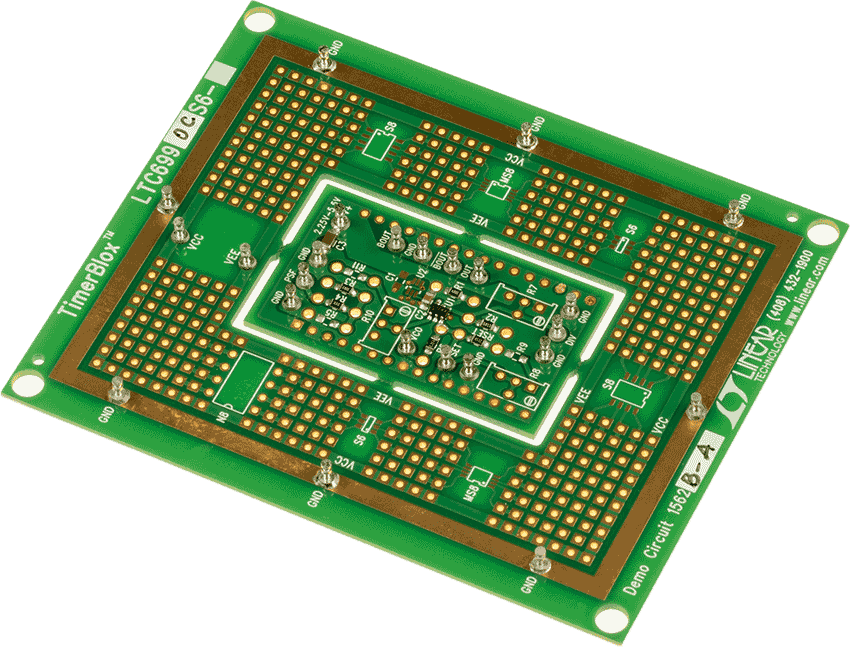

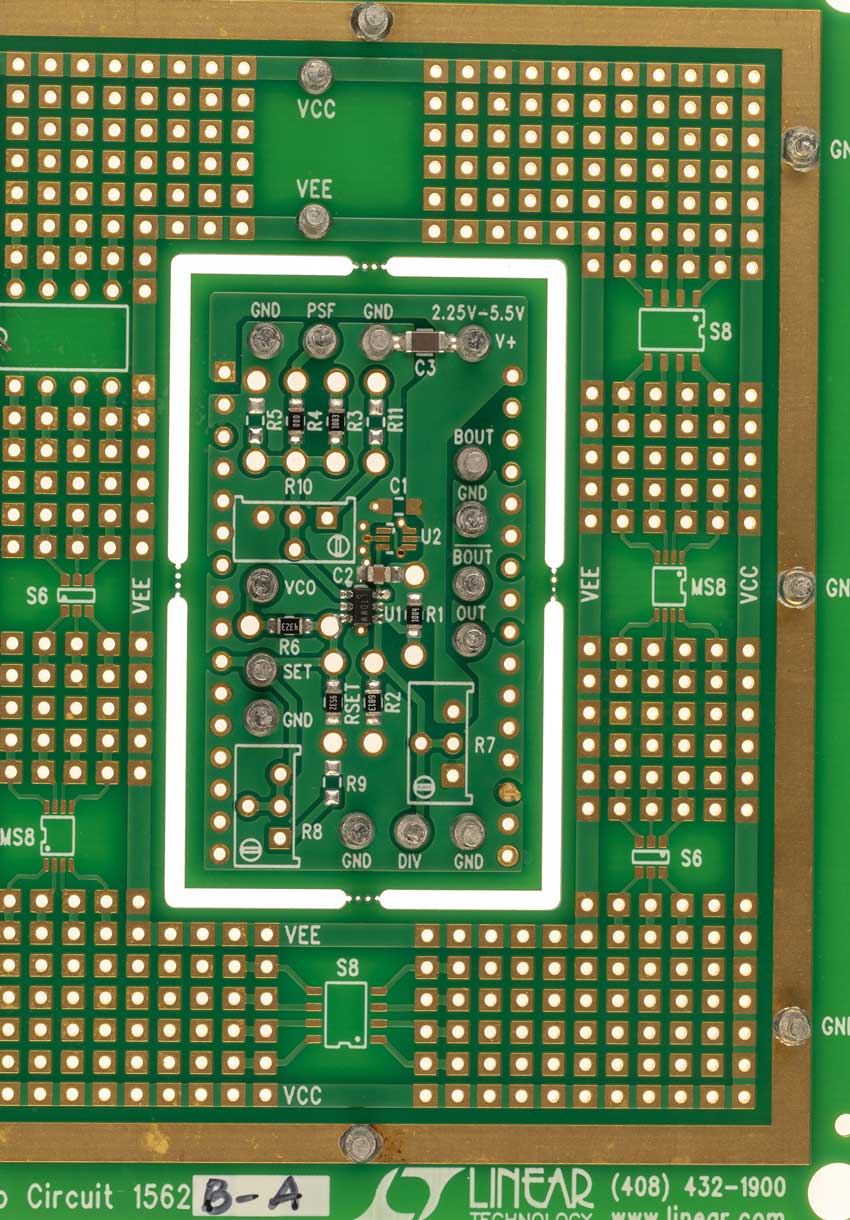

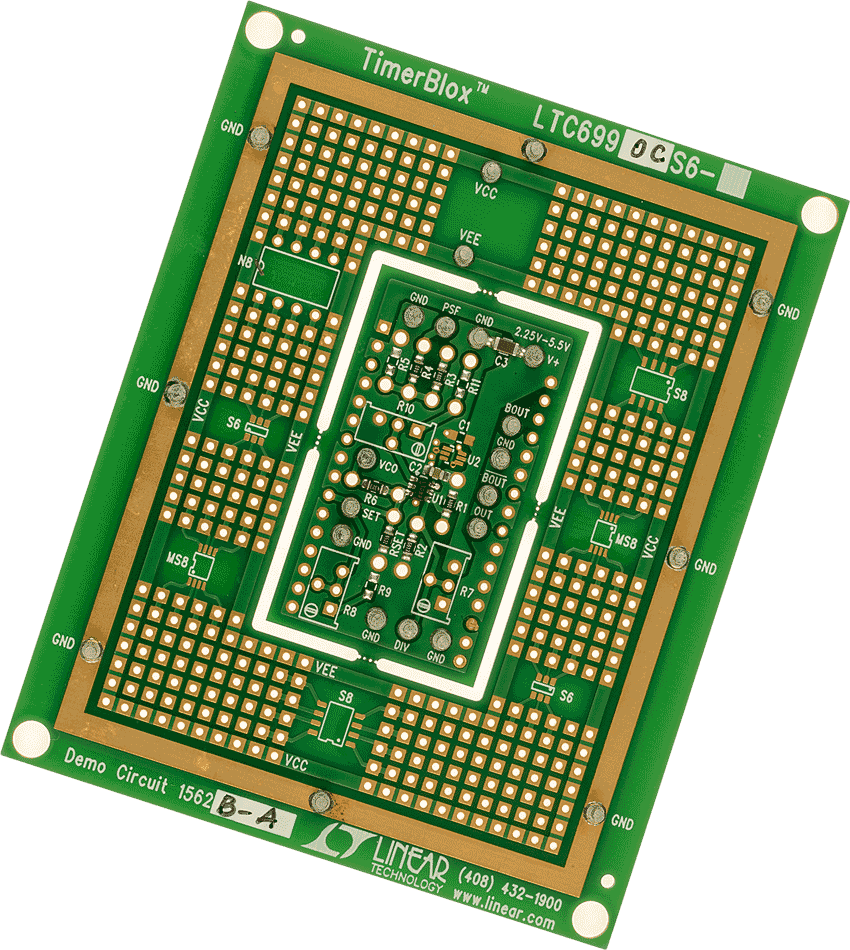

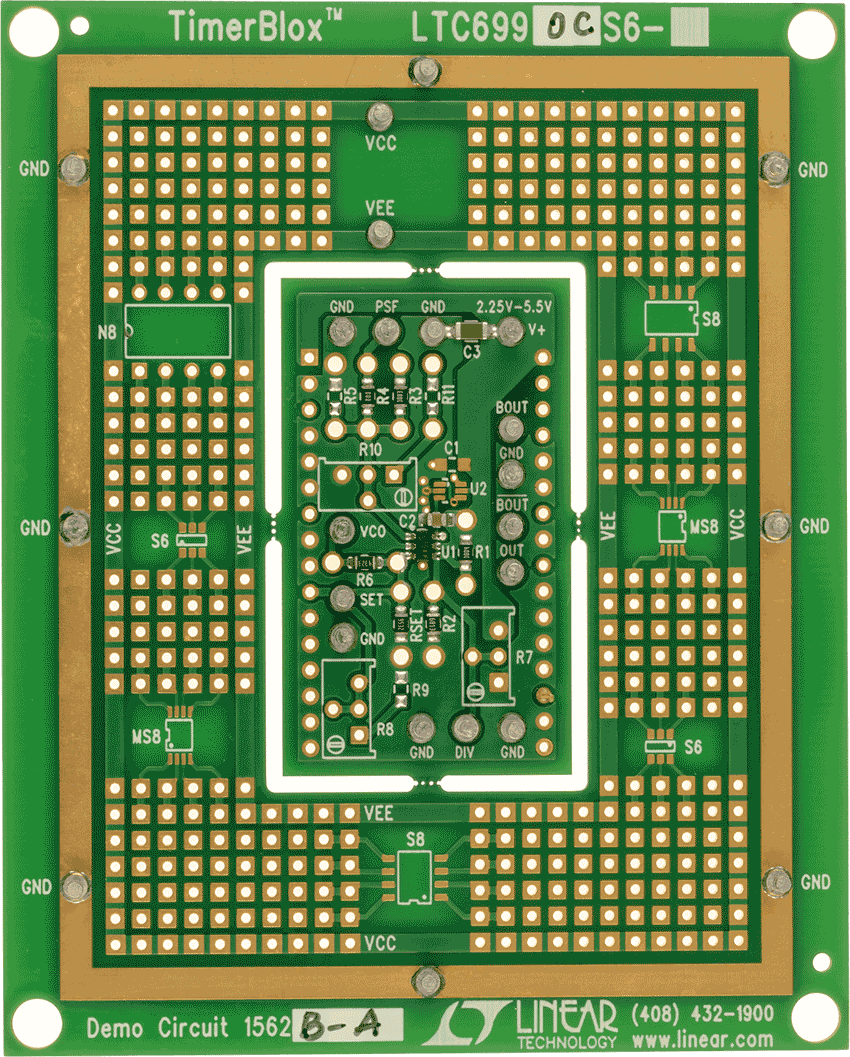

DC1562B-A

LTC6990 演示板 | 1kHz 至 10kHz VCO

reference details image

DC2769A-B

LTC6990/LTC4124 演示板 | 25mA 无线锂离子电池充电器演示套件

zoom

DC2769A-B

LTC6990/LTC4124 演示板 | 25mA 无线锂离子电池充电器演示套件

LTC6990/LTC4124 演示板 | 25mA 无线锂离子电池充电器演示套件

产品详情

DC2769A-B-KIT是一款DC2771A-B发射器板(内置LTC6990)和DC2775A-B(内置LTC4124)套件。DC2775A-B接收器可在最高25mA的电流下对单个锂离子电池充电,发射和接收线圈之间的气隙为2mm5mm
reference details image

DC2769A-A

LTC6990/LTC4124 演示板 | 10mA 无线锂离子电池充电器演示套件

zoom

DC2769A-A

LTC6990/LTC4124 演示板 | 10mA 无线锂离子电池充电器演示套件

LTC6990/LTC4124 演示板 | 10mA 无线锂离子电池充电器演示套件

产品详情

DC2769A-A-KIT套件包含DC2771A-A发射器板(内置LTC6990)、DC2775A-A(内置LTC4124)以及针对具体应用的DC2774A接收器板(内置LTC4124)。DC2775A-A接收器可在最高10mA的电流下对单个锂离子电池充电,发射和接收线圈之间的气隙为0.5mm

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
