LTC4079

具低静态电流的 60V、250mA 线性充电器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.A)
Documentation 查看所有文档
LTspice LTC4079 - Battery Charger IC Download 2.72 KB LTspice LTC4079 Demo Circuit - High Vin, Backup 2-Cell Li-Ion Battery Charger (9-60V to 8.4V @ 250mA) Download 3.00KB
产品模型 8

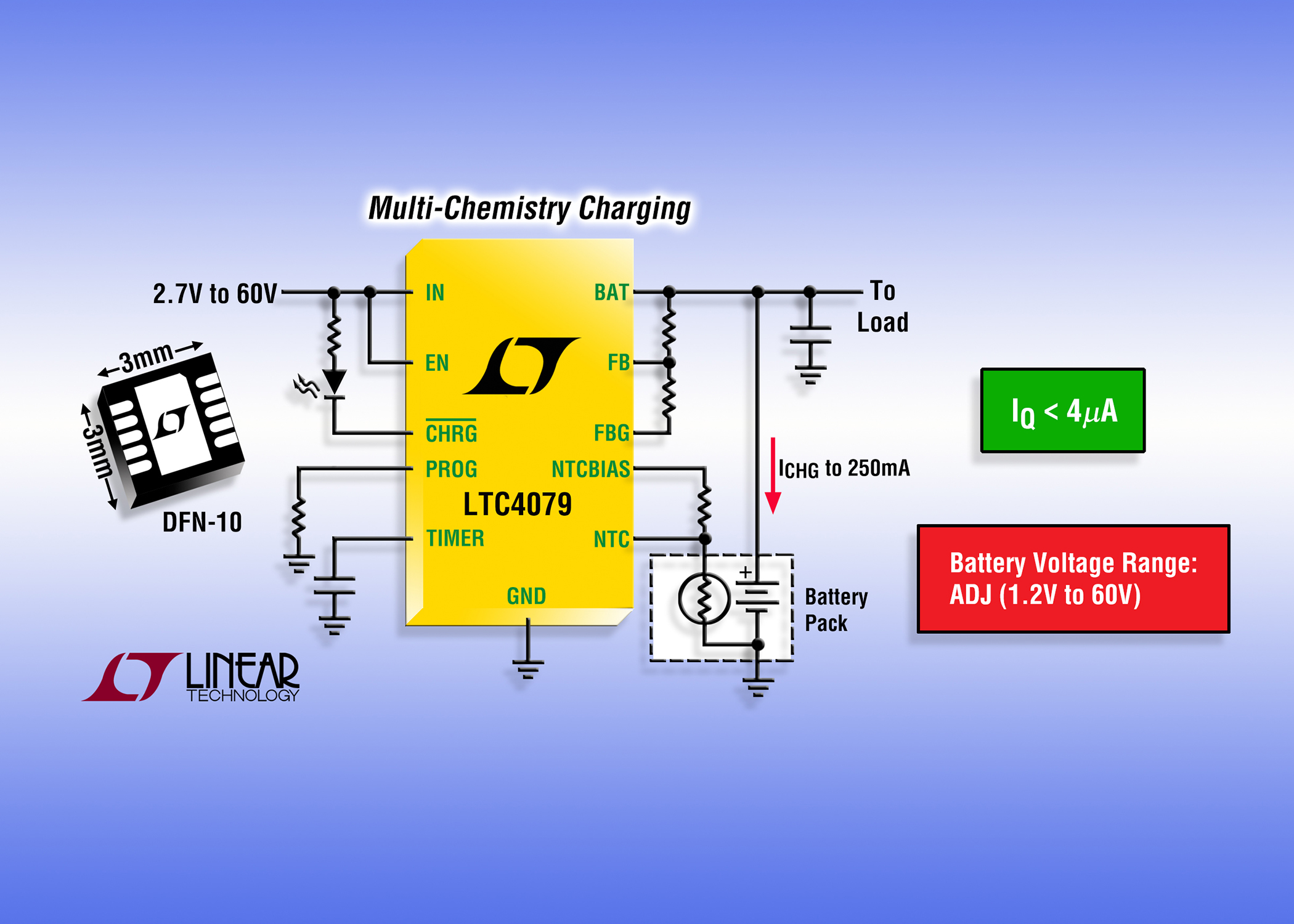

特性
  • 宽输入电压范围：2.7V至60V
  • 可调电池电压：1.2V至60V
  • 可调充电电流：10mA至250mA
  • 充电时的低静态电流：IIN = 4μA
  • 关断或充电时的超低电池漏电流：
    • IBAT < 0.01μA
  • 自动充电
  • 针对高阻抗电源进行输入电压调节
  • 热调节使输出电流达到更大，而不会过热
  • 具有±0.5%精度的恒定电压反馈
  • NTC 热敏电阻输入以实现适宜温度充电
  • 可调安全定时器
  • 充电状态指示
  • 耐热性能增强型10引脚(3mm × 3mm) DFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC4079是一款低静态电流、高电压线性充电器，适用于大多数电池化学组成类型，包括锂离子/锂聚合物电池、LiFePO4电池、铅酸电池或电压高达60V的NiMH电池组。最大充电电流可利用外部电阻在10mA至250mA范围内调节。电池充电电压通过一个外部电阻分压器设定。

使用LTC4079的完整充电解决方案集成了功率器件、电流检测和反向电流保护功能，仅需很少的外部元件。热调节功能可确保最大充电电流达到规定限值，而不存在过热风险。通过C/10或可调定时器可终止充电。

当输入电压降至可调电平或电池电压时，输入电压调节功能将会减少充电电流，因此非常适合能量采集应用。其他特性包括适宜温度充电、失效电池检测、自动再充电 (采样反馈电路处于待机状态以实现可忽略的电池消耗) 以及开漏CHRG状态输出。该器件提供紧凑的散热增强型10引脚(3mm × 3mm) DFN封装。

应用

  • 嵌入式汽车和工业
  • 通过另一个电池进行备用电池充电
  • 能量采集充电器
  • 薄膜电池产品
Show More Arrow image
file 查看数据手册 (Rev.A)
Documentation 查看所有文档
LTspice LTC4079 - Battery Charger IC Download 2.72 KB LTspice LTC4079 Demo Circuit - High Vin, Backup 2-Cell Li-Ion Battery Charger (9-60V to 8.4V @ 250mA) Download 3.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4079

文档

11
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 应用笔记
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/25/2014
英文

LTC4079: 60V, 250mA Linear Charger with Low Quiescent Current Data Sheet (Rev.A)

打开PDF文件

redirect
1.09 M
download

下载 PDF

PDF Vector

PDF

更新 11/11/2014
日文

LTC4079: 低静止電流の60V、250mAリニア・チャージャ データシート

打开PDF文件

redirect
542.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/24/2014
英文
DC2133A - Demo Manual redirect icon

204.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R577 Reliability Data redirect icon

152.74 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 01/01/2022
英文
Quad Output Power Reference Design with Input Fault Protection for Automotive Applications redirect icon

PDF Vector

HTML

更新 01/01/2022
日文
車載向け電源のリファレンス設計、クワッド出力と入力保護機能を提供 redirect icon

应用笔记

2

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

设计笔记

3

PDF Vector

HTML

更新 12/10/2014
英文
Design Note 535: Monolithic Linear Battery Charger Operates from Inputs Up to 60V redirect icon

PDF Vector

HTML

更新 12/10/2014
中文
设计要点 535: 单片式线性电池充电器采用高达 60V 的输入运作 redirect icon

PDF Vector

HTML

更新 12/10/2014
日文
DN-535: 最高 60V の入力電圧で動作可能なモノリシック・リニア・バッテリ・チャージャ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

LTC4079: 60V, 250mA Linear Charger with Low Quiescent Current Data Sheet (Rev.A)

可靠性数据 1

R577 Reliability Data

用户手册 1

DC2133A - Demo Manual

应用笔记 1

电池充电器的反向电压保护

设计笔记 1

设计要点 535: 单片式线性电池充电器采用高达 60V 的输入运作

技术文章 1

Quad Output Power Reference Design with Input Fault Protection for Automotive Applications

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4079EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079EDD#WPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079EDD#WTRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079IDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079IDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079IDD#WPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4079IDD#WTRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4417
popup image
Cart

推荐新设计使用

确定了优先级的 PowerPath™ 控制器

低压热插拔控制器1
LTC4231
popup image
Cart

推荐新设计使用

微功率热插拔控制器

评估套件 1

reference details image

DC2133A

LTC4079演示板 | 具有低静态电流的2.7V-60VIN、250mA线性充电器

zoom

DC2133A

LTC4079演示板 | 具有低静态电流的2.7V-60VIN、250mA线性充电器

download icon

下载

 print icon

打印
DC2133A
LTC4079演示板 | 具有低静态电流的2.7V-60VIN、250mA线性充电器
立即购买 更多内容

产品详情

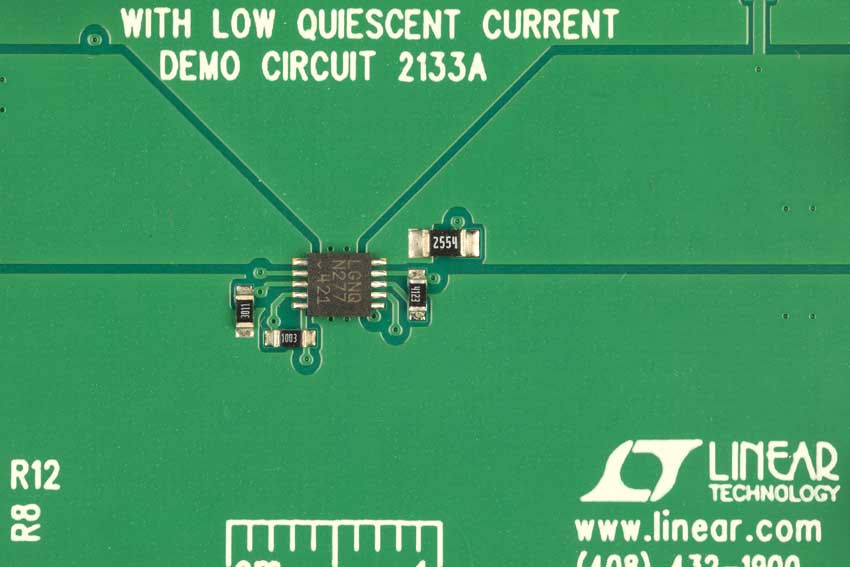

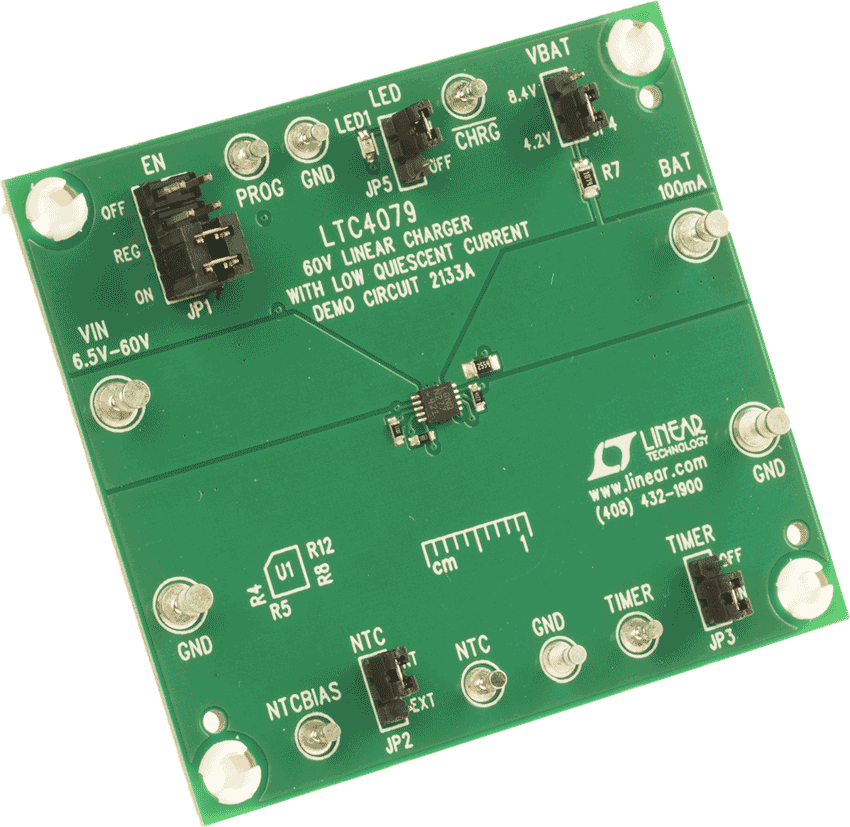

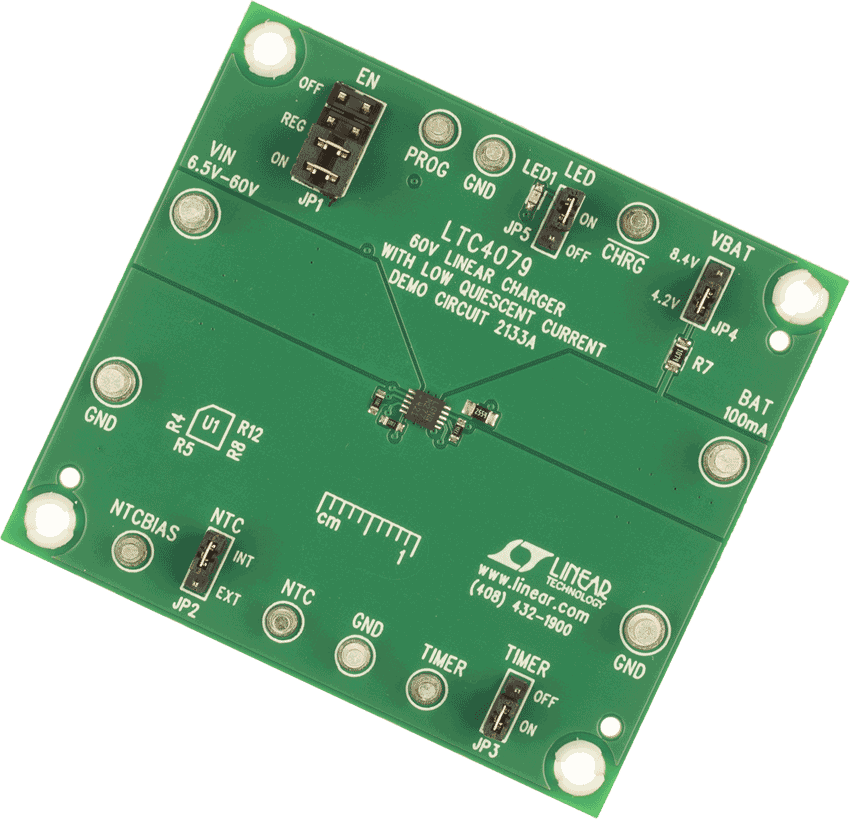

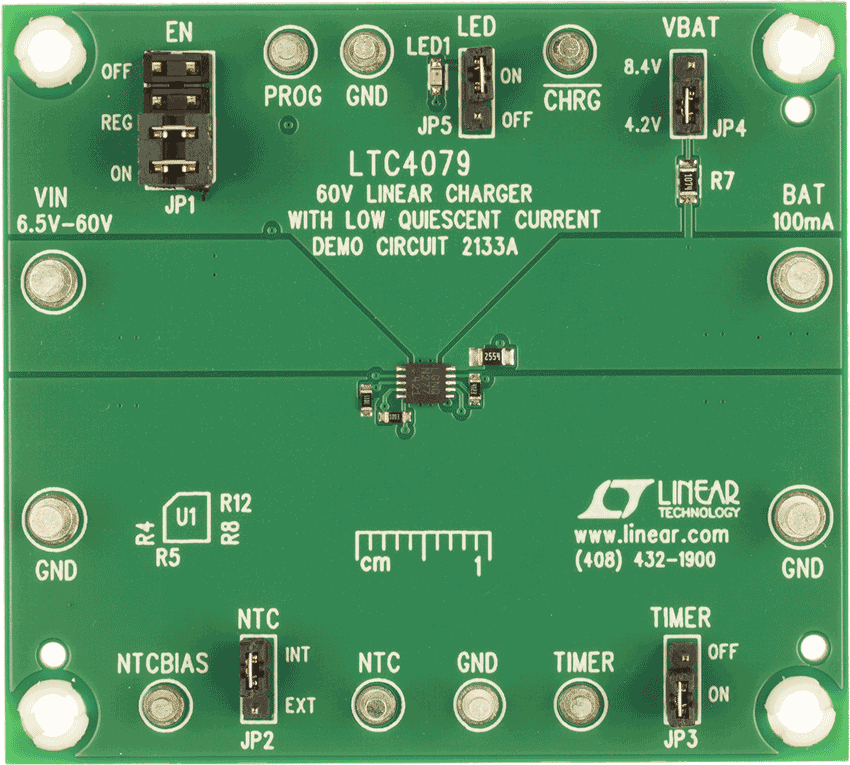

演示电路2133A内置采用LTC4079高电压单芯片线性充电器的简单电池充电器电路。DC2133具有2.7V至60V的输入电压范围，能够提供高达250mA的充电电流。充电电压可通过跳线选择4.2V或8.4V。充电电流可通过PROG引脚进行调节，初始编程设置为99mA。关断或断电时，LTC4079的电池功耗仅为10nA。

资料

pdf icon

PDF

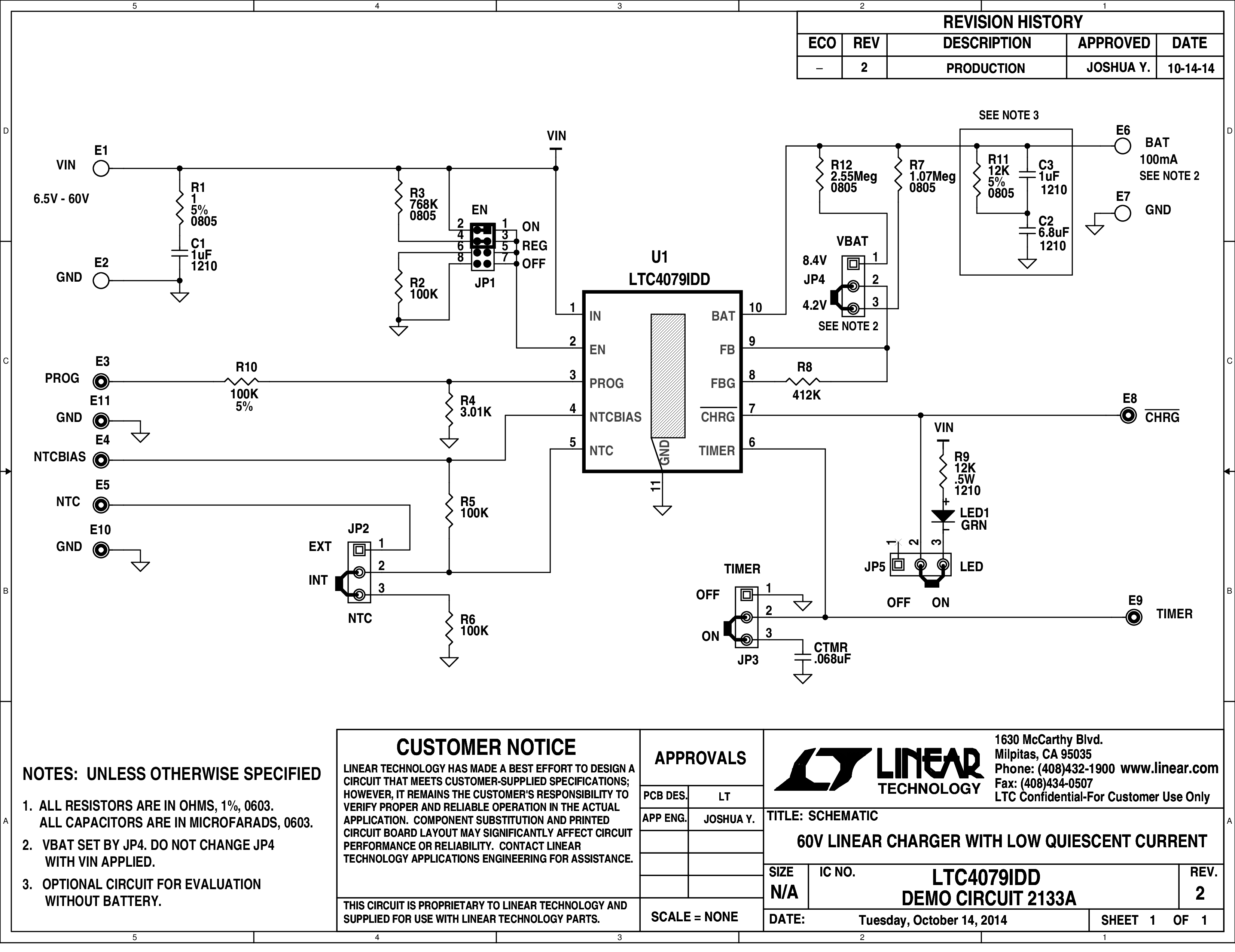

DC2133A - Schematic Download
