概览
优势和特点
- 可从交流适配器和 USB 输入对单节锂离子电池进行充电
- 输入电源的自动检测和选择
- 采用交流适配器输入时可编程充电电流高达 950mA
- C/10 充电电流终止功能
- 热调整功能可在无过热危险的情况下实现充电速率的较大化
- 准确度达 ±0.6% 的预设充电电压
- 停机模式中的 18µA USB 静态电流
- “电源接入”状态输出
- 充电状态输出
- 自动再充电

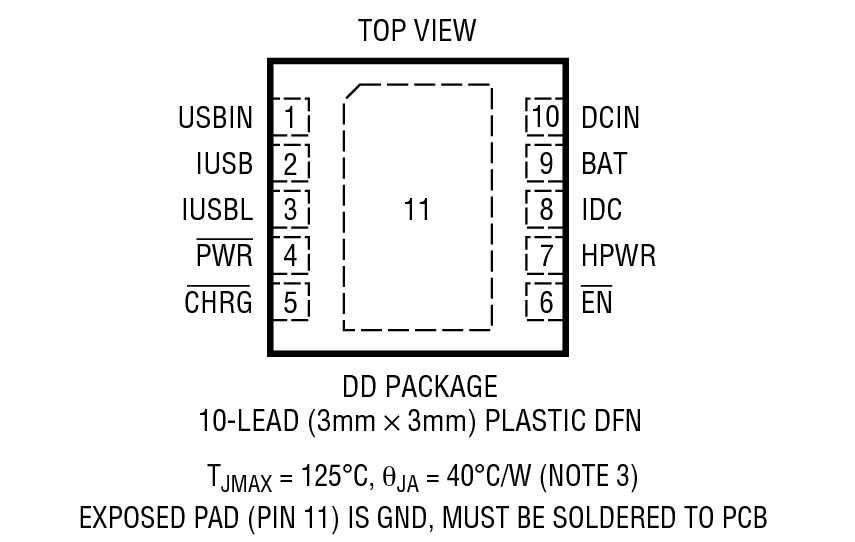

- 采用耐热性能增强型、扁平 (仅高 0.75mm) 10 引脚 (3mm x 3mm) DFN 封装
产品详情
LTC®4077 是一款能够从交流适配器和 USB 输入对单节锂离子电池进行充电的独立型线性充电器。该充电器可在输入端上检测电源并自动地选择合适的电源用于充电。
由于采用了内部 MOSFET 架构，因而充电操作无需外部检测电阻器或隔离二极管。内部热反馈电路可调整电池充电电流，以便在高功率工作或高环境温度条件下保持恒定的芯片温度。浮动电压固定在 4.2V，而充电电流可通过一个外部电阻器进行设置。当充电电流在达到最终浮动电压之后降至充电终止门限以下时，LTC4077 将终止充电周期。即使在两个输入端都被加电的情况下，也可将 LTC4077 置于停机模式，从而把 DCIN 电源电流减至 20µA、USBIN 电源电流减至 10µA、和电池漏电流减小至低于 2µA。
该器件的其它特点包括自动再充电、欠压闭锁、充电状态输出、用于指示交流适配器或 USB 电源接入的 “电源接入” 状态输出、以及针对 USB 兼容型应用的高功率 / 低功率可调模式。
应用
- 蜂窝电话
- 手持式计算机
- 便携式 MP3 播放器
- 数码相机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
