LTC4067
量产具 OVP 功能的 USB 电源管理器和锂离子 / 锂聚合物电池充电器
- 产品模型
- 2
概述
可编程输入电流限制：
- CLPROG 引脚上的单个电阻器用于设定和监视输入电流
电池充电器 / 理想二极管 / 控制器：

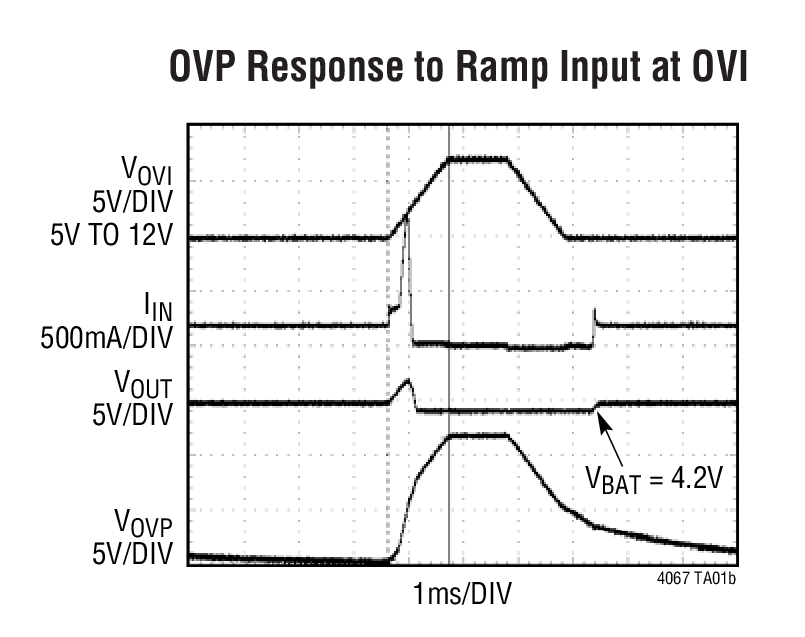

- 13V 过压保护 (OVP)
- 具 4.2V 浮动电压的全功能电池充电器
- 高达 1.25A 的可编程充电电流
- 热调整功能可在无过热危险的情况下实现充电电流的最大化
- 始自电压模式充电的内部两小时充电终止定时器
- 可进行至电池电源的自动负载切换，并具有内部理想二极管和用于可选外部 MOSFET 的驱动输出
- NTC 热敏电阻输入
- 失效电池超时检测

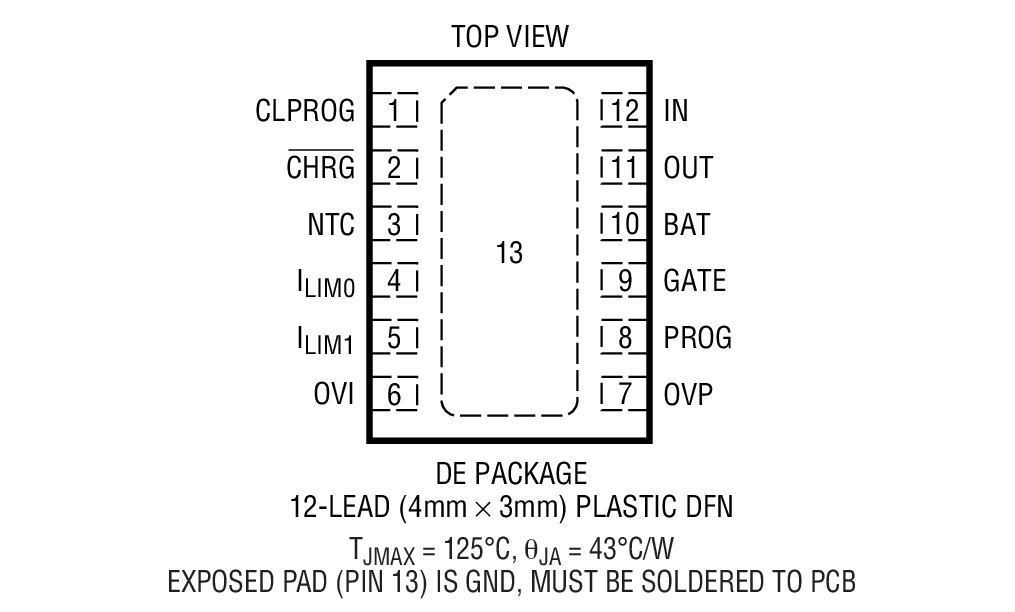

- 4mm x 3mm 12 引脚 DFN 封装
LTC®4067 是一款 USB 电源管理器和锂离子 / 锂聚合物电池充电器，专为便携式电池供电型应用而设计。该器件可控制被 USB 外设用于操作和电池充电的总电流。可以把总输入电流置于未调节状态，或者，也可将其限制为高达 1.5A 之编程值的 20% 或 100% (通常为 500mA)。电池充电电流可自动地减小，这样负载电流与充电电流之和就不会超过编程输入电流。

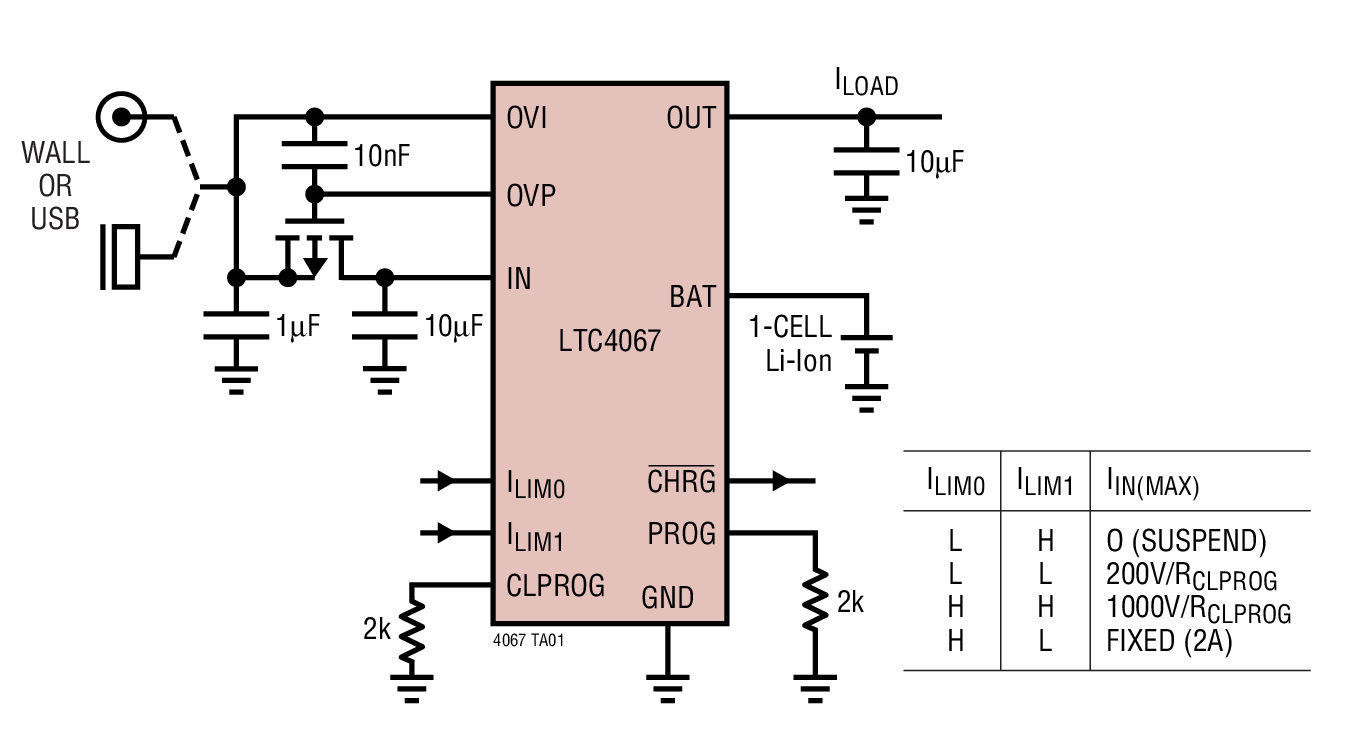

通过增设一个外部 P 沟道 MOSFET，LTC4067 就能承受高达 13V 的电压。
LTC4067 包括一个完整的恒定电流 / 恒定电压线性充电器，用于给单节锂离子电池充电。施加至电池的浮动电压被保持在一个 0.4% 的严格容限，而且充电电流可采用一个接地的外部电阻器来设置。一个充电结束状态输出 (CHRG) 负责指示满充电状态。另外，该器件还具有一个 NTC 热敏电阻输入，用于在充电过程中监视电池温度。
LTC4067 可提供外形扁平的 12 引脚 4mm x 3mm DFN 封装。
- 自动的电池充电 / 负载切换
- 备份电池充电器
- 不间断电源
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
产品选型卡 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4067EDE#PBF | 12-Lead DFN (4mm x 3mm w/ EP) | ||
| LTC4067EDE#TRPBF | 12-Lead DFN (4mm x 3mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
评估套件

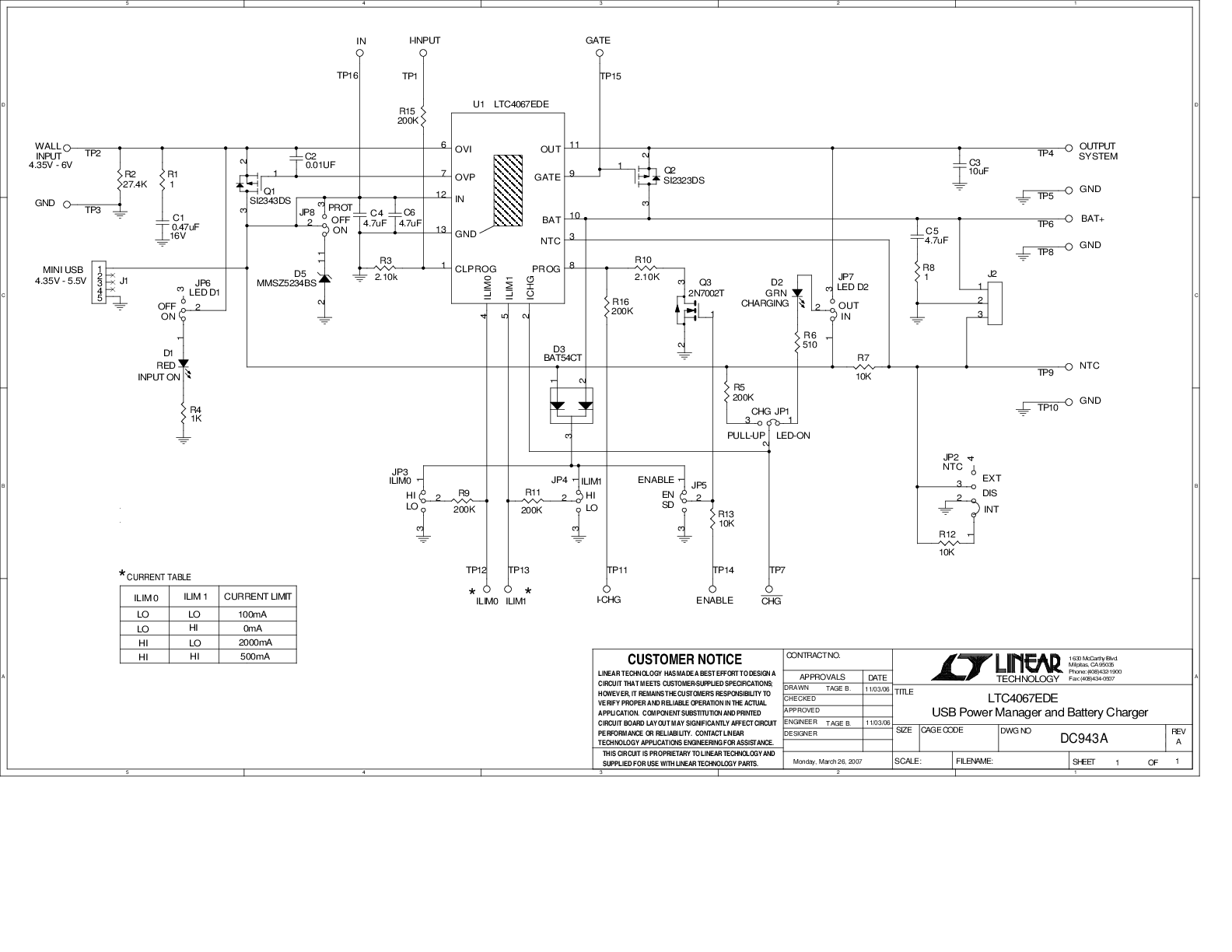

LTC4067EDE演示板 | 集成13V OVP和1.25A锂离子充电器的USB电源管理器
