概览
优势和特点
- 高达 1A 的可设置充电电流
- 直接从 USB 端口对单节锂离子电池进行充电
- 精度达 ±0.35% 的预设充电电压
- 热敏电阻器输入以实现适宜温度充电
- 输入电源接入的逻辑输出信号
- 热调整功能可在无过热危险的情况下实现充电速率的较大化
- 可设置充电电流检测/终止
- 可设置充电终止定时器
- 智能脉冲故障通报功能
- SmartStart™ 延长了电池的使用寿命
- 停机模式中的充电器静态电流为 20µA
- 采用扁平 (高度仅 0.75mm) 的 10 引脚 (3mm x 3mm) DFN 封装
产品详情
LTC®4061是一款用于单节锂离子电池的全功能、灵活、独立型线性充电器。它能够在 USB 电源规范内工作。
可提供基于可设置时间和可设置电流的充电终止方案。而且，还可根据应用的需要对 CHRG 漏极开路状态引脚进行设置，以指示电池充电状态。专为较大限度地延长电池使用寿命和提高可靠性而设计的附加安全功能包括 NTC 电池温度检测和 SmartStart 充电算法。
由于采用了内部 MOSFET 架构，因而无需使用外部检测电阻器或外部隔离二极管。内部热反馈功能调节充电电流，以便在大功率工作或高环境温度条件下维持固定的芯片温度。充电电流是通过一个外部电阻器来设置的。在施加电源的情况下，可将 LTC4061 置于停机模式，以便把电源电流减小至 20µA，并将电池漏电流降至 5µA 以下。
其它功能包括智能再充电、USB C/5 电流设置输入、欠压闭锁和指示和 AC 接入逻辑输出信号。
应用
- 手持式计算器
- 便携式 MP3 播放机
- 数码相机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R402 Reliability Data3/27/2018PDF111 K
-

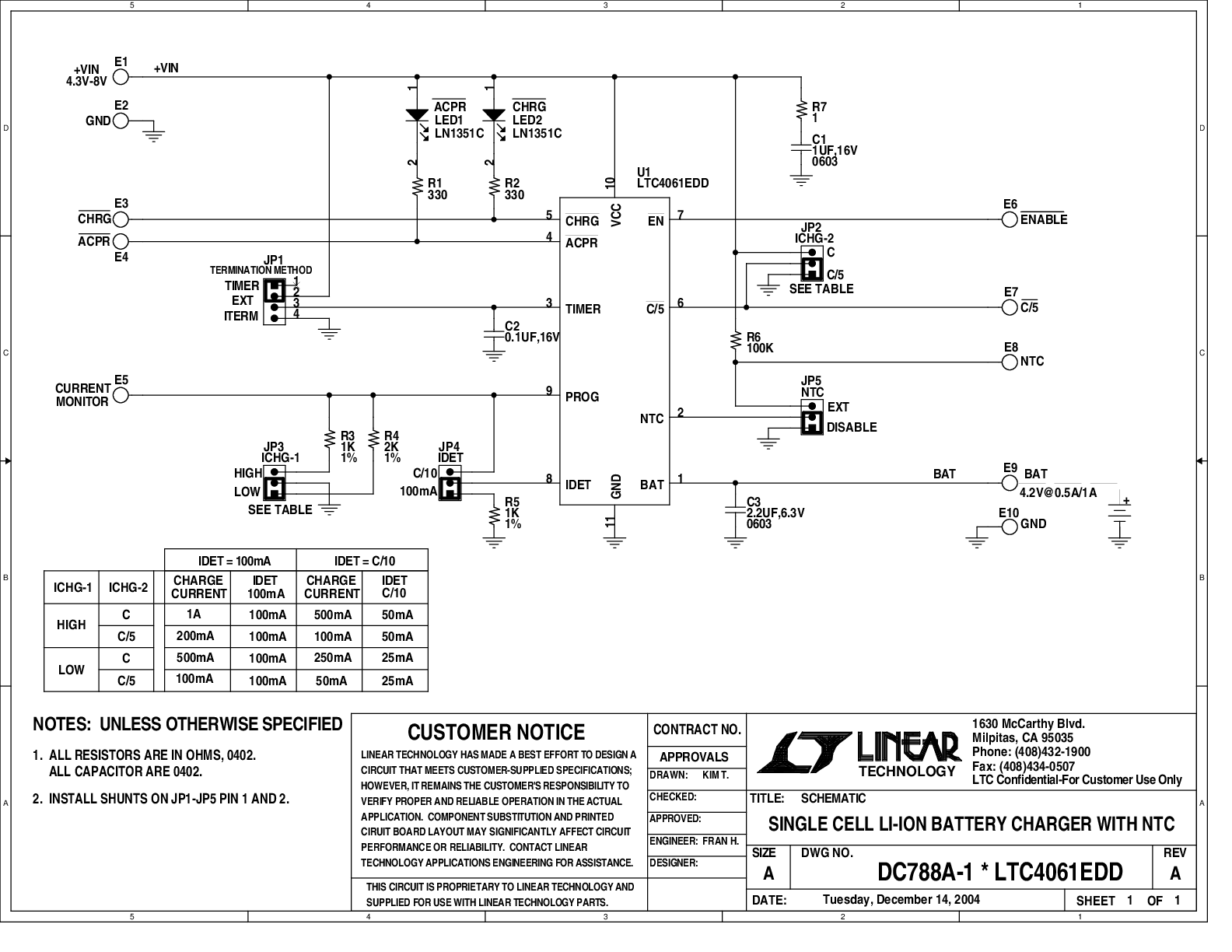

DC788A - Demo Manual9/24/2009PDF534K
-
