特性
- 用于单节、两节、三节或四节镍氢 (NiMH) / 镍镉 (NiCd) 电池的完整快速充电器控制器
- 无需固件或微控制器
- 利用 –ΔV、最大电压或最大时间来实现充电终止
- 无需检测电阻器或隔离二极管
- 自动再充电功能保持电池 “已充电” 状态
- 可编程快速充电电流：0.4A 至 2A
- 准确的充电电流： 在 2A 时为 ±5%
- 可利用外部检测电阻器设置超过 2A 的快速充电电流
- 电池的自动检测
- 可对严重放电电池进行预充电
- 任选的适宜温度充电
- 充电和 AC 接入状态输出能驱动 LED
- 输入电源被拿掉时自动进入睡眠模式
- 在睡眠模式中电池漏电流可忽略不计： <1μA
- 手动停机
- 输入电源范围： 4.5V 至 10V
- 采用 16 引脚 DFN 封装和 TSSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®4060 是一款用于 NiMH 或 NiCd 电池的完整快速充电系统，只需少量的外部组件即可设计一个独立的线性充电系统。
一个外部 PNP 晶体管提供可由用户利用一个电阻器设置的充电电流。一个小的外部电容器负责设定最大充电时间。无需外部电流检测电阻器，而且不需要隔离二极管。
该 IC 可自动检测 DC 输入电源和电池的插入或移除。对于严重放电的电池，在实施快速充电之前需以 C/5 的充电速率进行初始充电。快速充电的终止采用 –ΔV 检测法。备用的充电终止法包括可编程定时器和电池过压检测器。一个任选的外部 NTC 热敏电阻可用于提供适宜温度充电。一种任选的可编程再充电功能可在放电之后自动进行电池的再充电。
手动停机利用 SHDN 引脚来实现，而移除输入电源将自动地把 LTC4060 置于睡眠模式。在停机或睡眠模式中，电池漏电流 <1µA。
LTC4060 采用扁平 (高度仅 0.75mm) 16 引脚 5mm x 3mm DFN 封装和 16 引脚 TSSOP 封装。这两种封装均具有裸露的金属芯片安装衬垫，旨在实现较佳的热性能。
应用
- 便携式计算机、蜂窝电话和 PDA
- 医疗设备
- 充电座
- 便携式消费电子产品
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4060
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
技术文章
-
应用笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
用户手册
1
650.00K
可靠性数据
1
111.66 K
技术文章
1
应用笔记
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4060EDHC#PBF |
16-Lead DFN (5mm x 3mm w/ EP)
|
|
|
| LTC4060EDHC#TRPBF |
16-Lead DFN (5mm x 3mm w/ EP)
|
|
|
| LTC4060EFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC4060EFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
- LTC4060EDHC#PBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4060EDHC#TRPBF
- 引脚/封装图-中文版
-
16-Lead DFN (5mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4060EFE#PBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC4060EFE#TRPBF
- 引脚/封装图-中文版
-
16-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC4060EFE#PBF
量产
LTC4060EFE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC4060EFE#PBF
量产
LTC4060EFE#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC783A
LTC4060EFE 演示板 | 具有充电终止功能的 2A NiMH/NiCD 线性充电器，VIN = 4.5V 至 10V，IOUT = 0.5A/1A/2A
产品详情

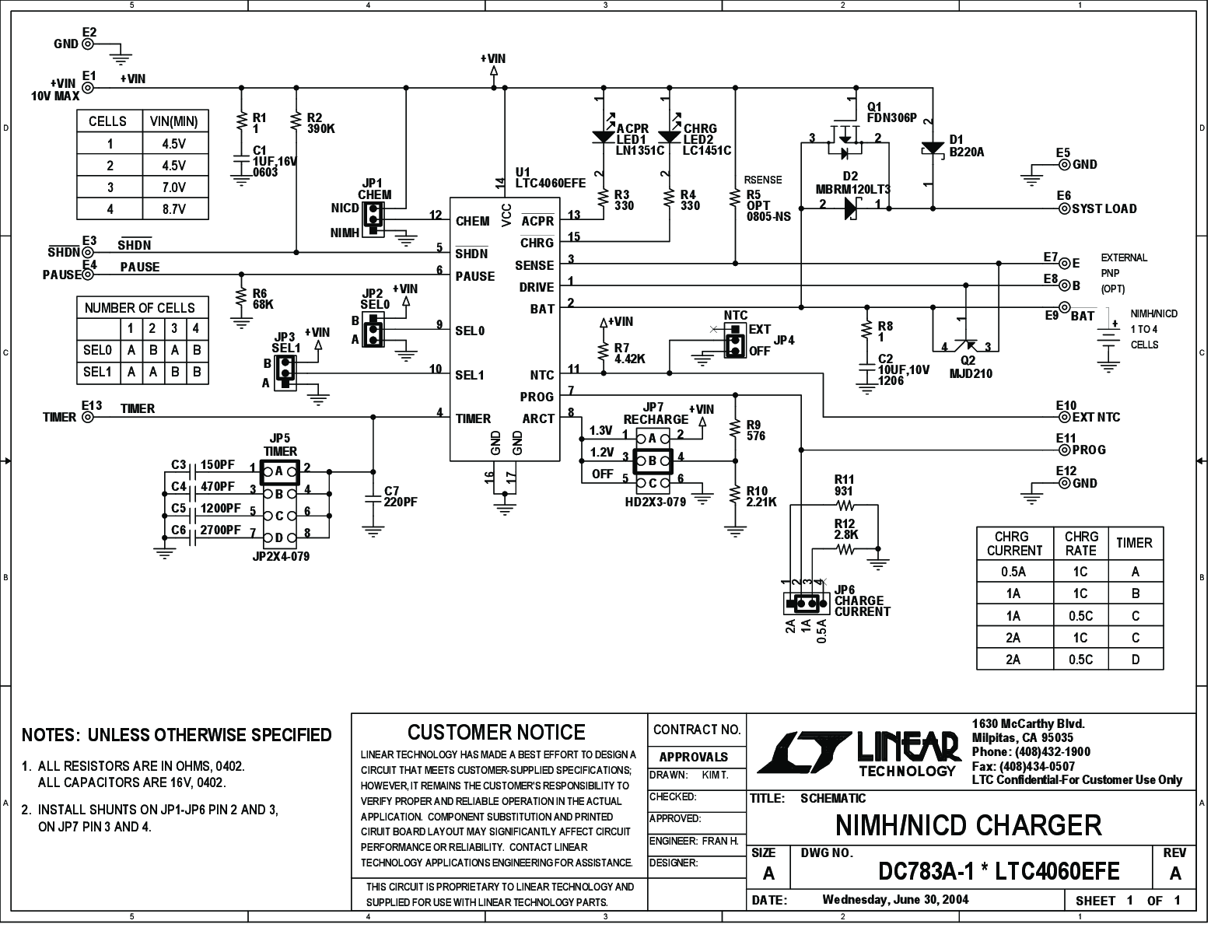

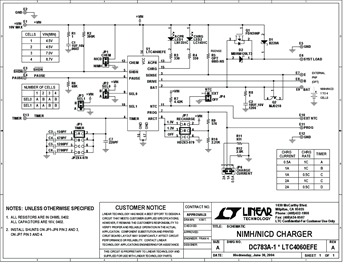

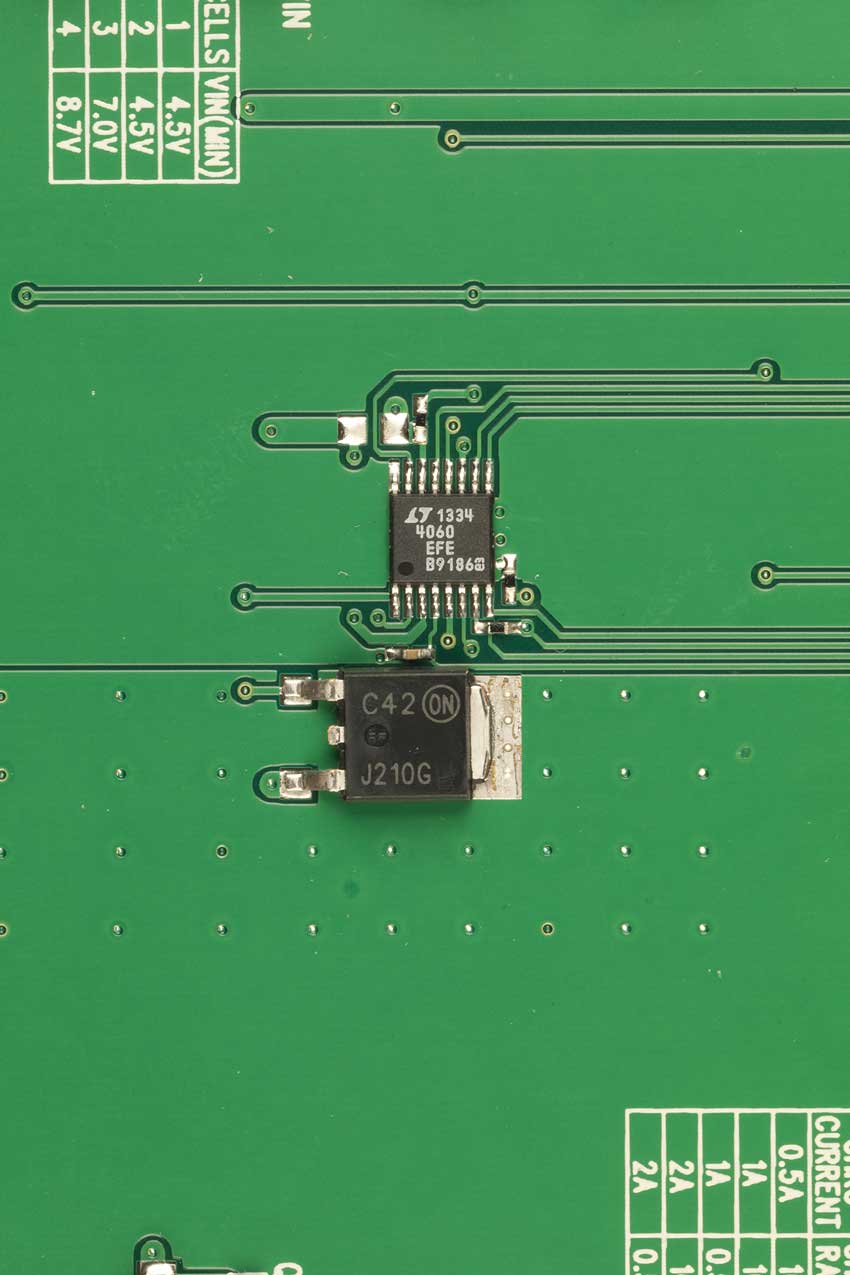

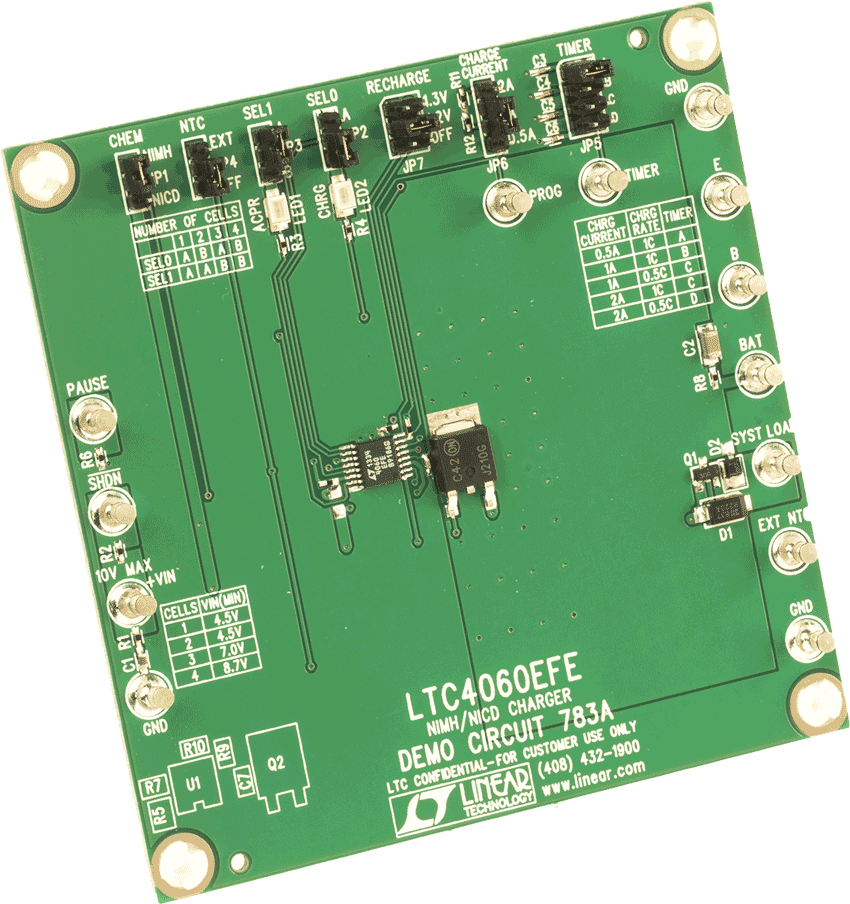

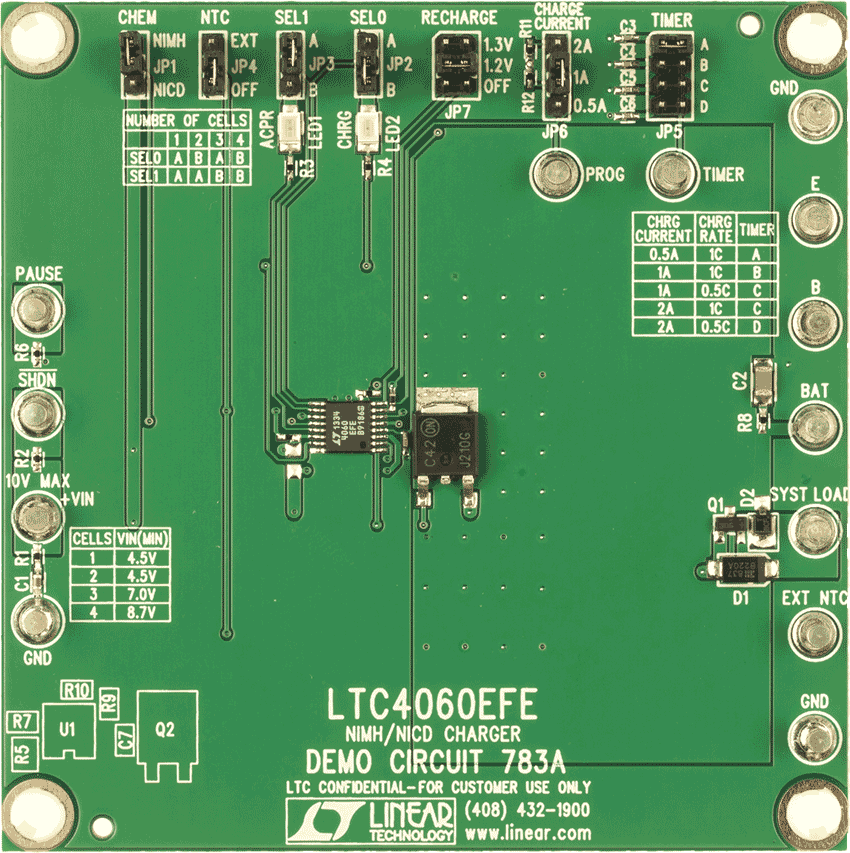

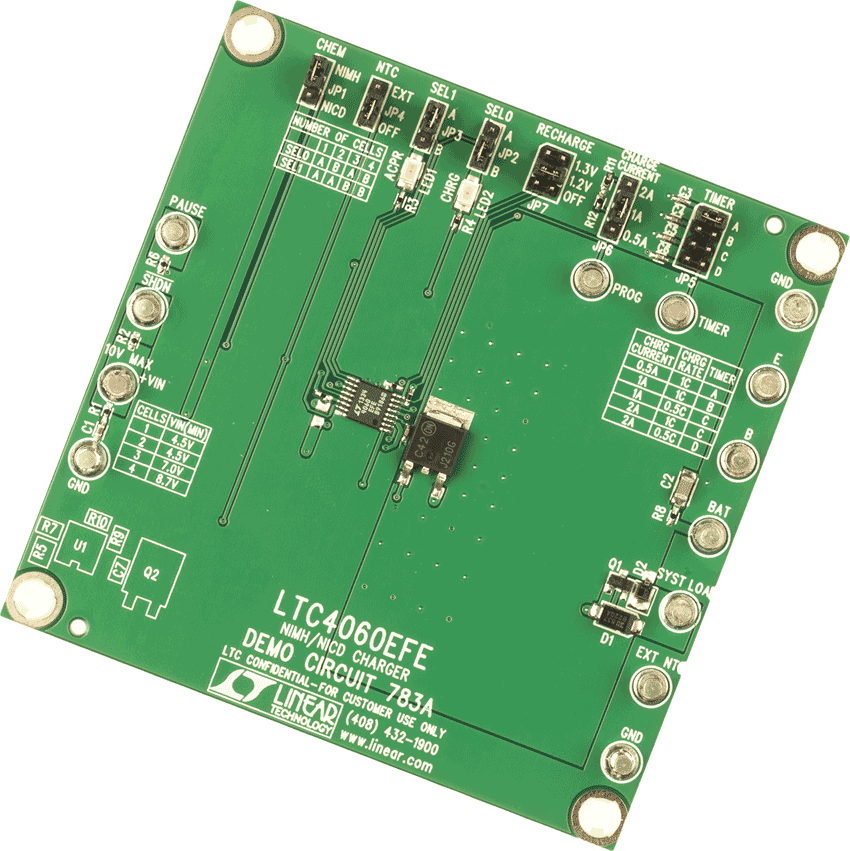

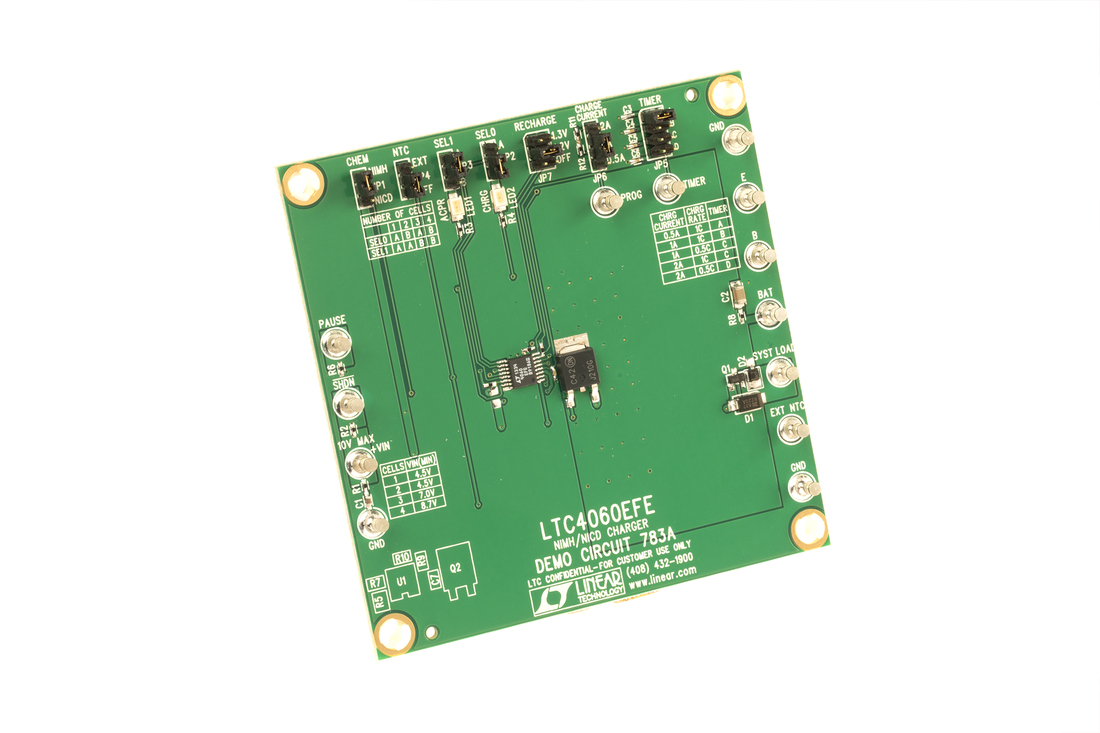

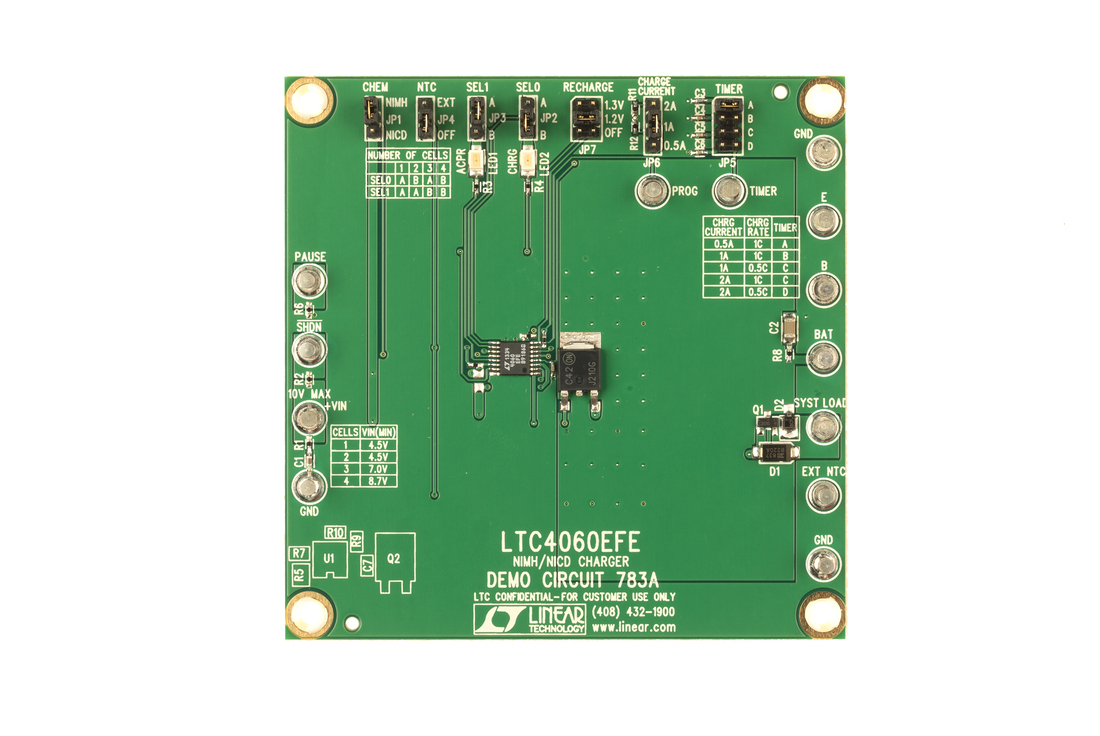

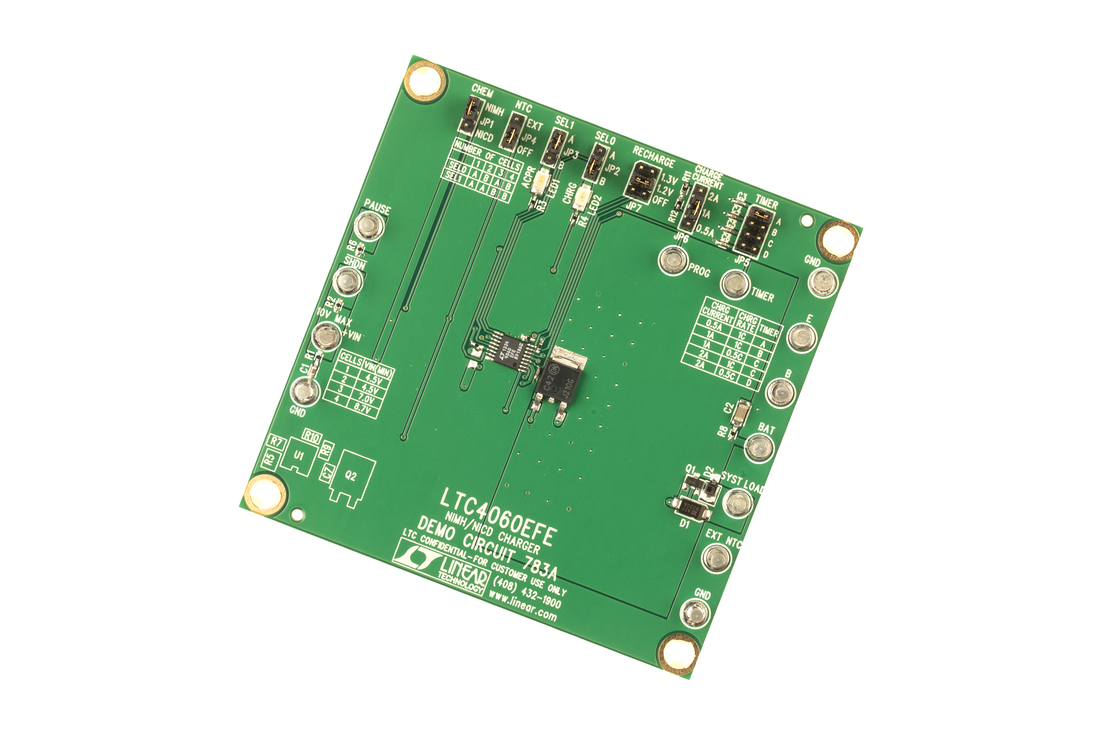

演示电路 783 是一款完整的快速电池充电器，能够使用 LTC4060 线性电池充电器为 1 节、2 节、3 节或 4 节串联连接的 NiMH 或 NiCd 电池充电。此演示电路使用 -ΔV 方法确定电池何时满充电，并以峰值电压和一个安全定时器作为备用充电终止方案。对于单节电池，输入电压范围为 4.5V 至 10V；而对于四节电池，输入电压范围则为 8.6V 至 10V。
