概览
优势和特点
- 高达 900mA 的可设置充电电流
- 用于充电终止的充电电流监控器输出*

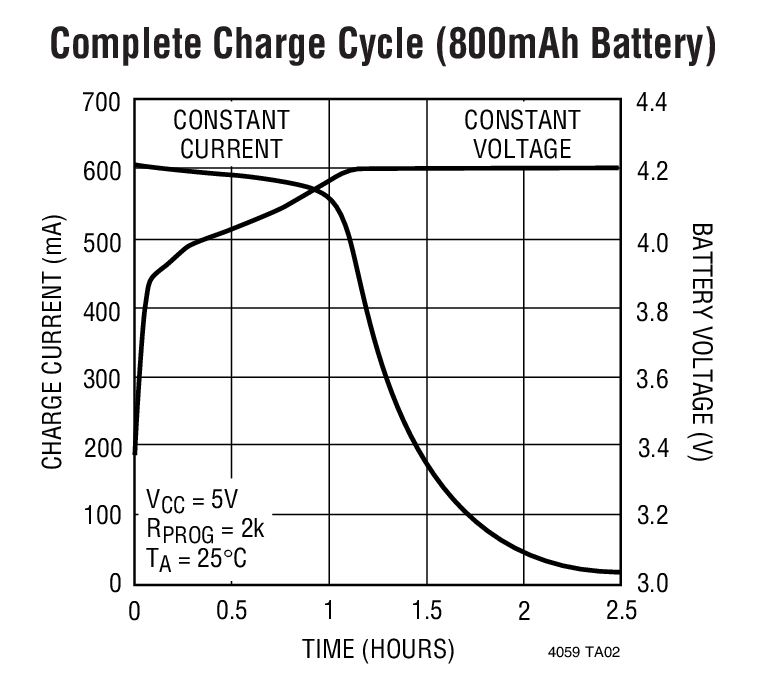

- 恒定电流/恒定电压操作和热调节功能可在无过热危险的情况下实现充电速率的最大化*
- 用于对镍电池进行充电的恒定电流源模式 (仅 LTC4059)
- /ACPR 引脚指示输入电源存在 (仅 LTC4059A)
- 无需外部 MOSFET、检测电阻器或隔离二极管
- 工作电源电压范围为 3.75V 至 8V
- 可直接从 USB 端口对单节锂离子电池进行充电
- 精度达 0.6% 的 4.2V 预设充电电压
- 停机模式中的电源电流为 10uA
- 纤巧的 6 引脚 (2mm×2mm) DFN 封装
产品详情

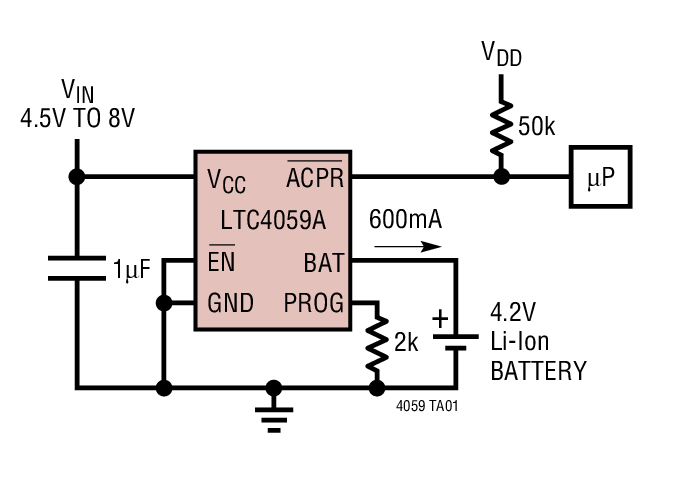

LTC®4059/LTC4059A 是一款用于单节锂离子电池的恒定电流/恒定电压线性充电器。其 2mm×2mm DFN 封装和很少的外部组件数目使得充电器尤其适合便携式应用。而且，它们是专门为在 USB 电源规范内工作而设计的。
该器件无需外部检测电阻器、MOSFET 或隔离二极管。热反馈可调整充电电流，以便在大功率工作或高环境温度条件下对片温度加以限制。充电电压固定于4.2V，而充电电流是可设置的。
当输入电压(交流适配器或USB电源)被拿掉时，LTC4059/ LTC4059A 自动进入一个低电流状态，并将电池漏电流降至1μA以下。可在施加电源的情况下将它们置于停机模式，从而将电源电流降至 10μA。
LTC4059A 具有一个开漏引脚以指示输入电压的存在。LTC4059 还可被用作一个对镍电池进行充电的恒定电流源。其它功能包括欠压闭锁保护和一个能够指示何时终止充电周期的电流监控引脚。

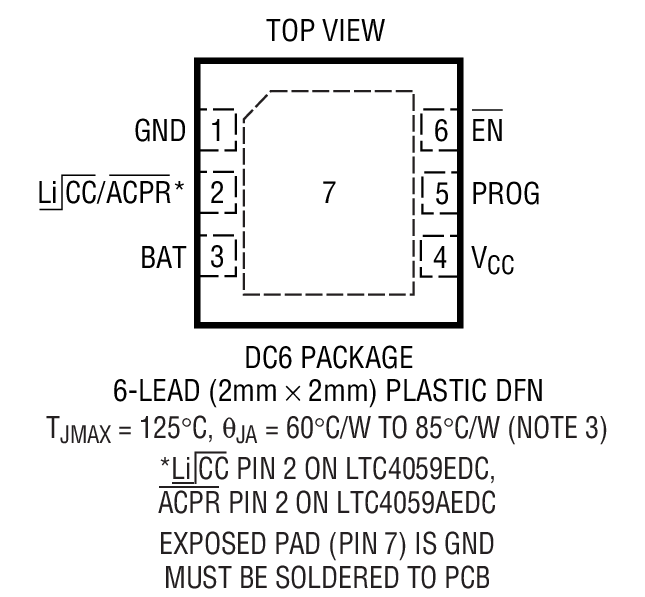

LTC4059/LTC4059A 采用扁平 (高度仅 0.75mm) 的 6 引脚 2mm×2mm DFN 封装。
* 美国专利第 6,522,118 号
应用
- 无线 PDA
- 蜂窝电话
- 便携式电子产品
- 无线头戴式耳机
- 数码相机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R421 Reliability Data3/23/2018
-

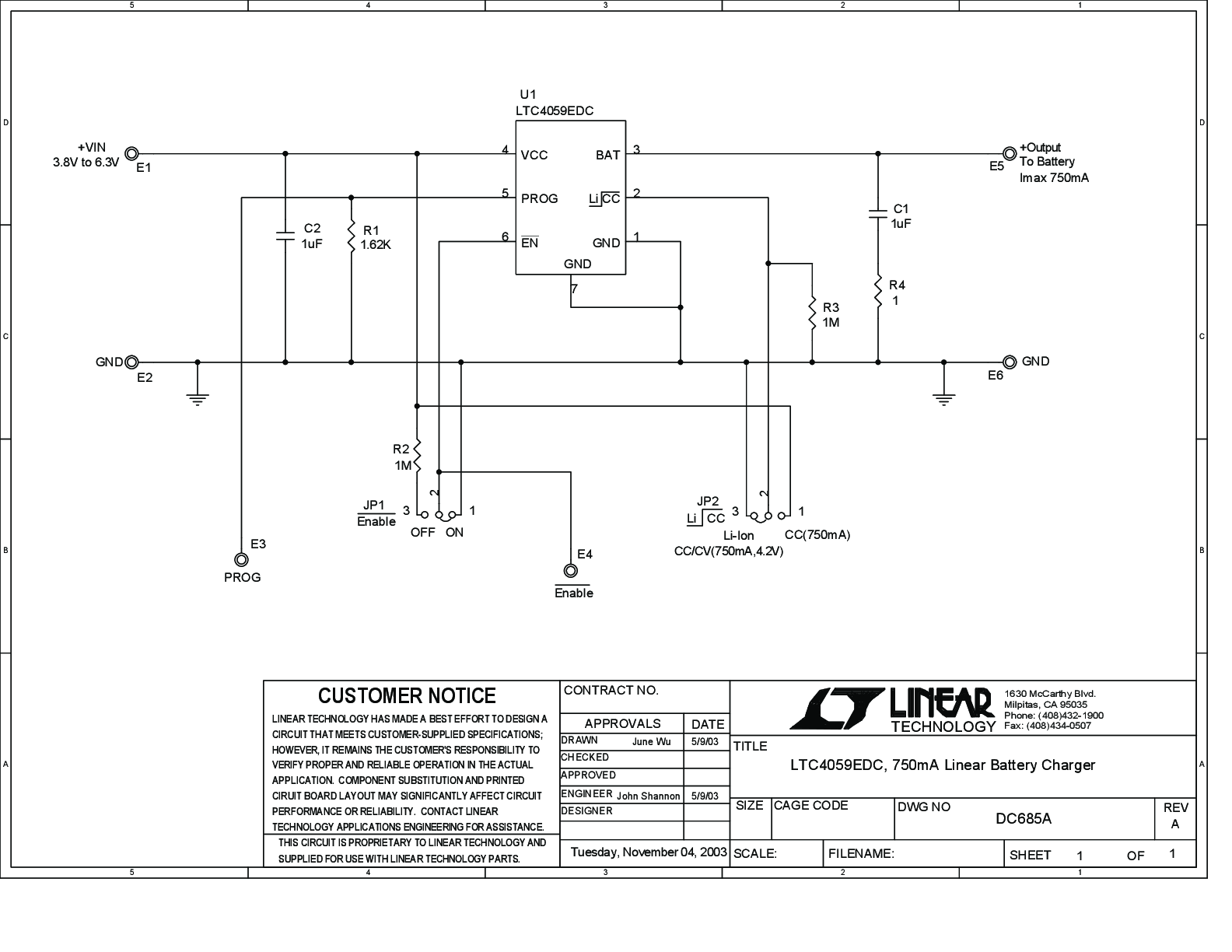

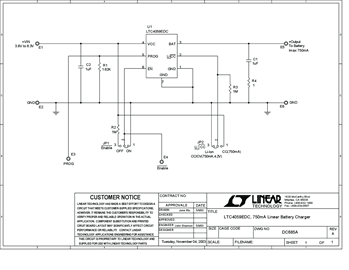

DC685A - Demo Manual9/24/2009
-
电池充电器的反向电压保护6/1/2020
-
900mA Li-Ion Charger in 2mm × 2mm DFN is Thermally Regulated for Faster Charge Time6/1/2005 LT Journal
-
Dual Monolithic Ideal Diodes Provide a Single-Chip Power Management Solution3/1/2005 LT Journal
