LTC4053-4.2

具有热调节功能的 USB 兼容型锂离子电池充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 直接从 USB 端口对单节锂离子电池进行充电
  • 热调节功能可在无过热危险的情况下实现充电速率的较大化*
  • 精度达 ±7% 的可设置充电电流
  • 低压降操作
  • 无需外部 MOSFET、检测电阻器或阻塞二极管
  • 可设置充电终止定时器
  • 精度达 ±1% 的预设充电电压
  • C/10 充电电流检测输出
  • AC 适配器接入的逻辑输出
  • 停机模式下的供电电流为 25µA
  • 自动再充电
  • 可用于电池电量检测的充电电流监控器
  • 热敏电阻输入以实现适宜温度充电
  • 具耐热增强型 MOSP 封装和扁平 (0.75mm)  3mm x 3mm DFN 封装
更多细节
show more Icon

LTC®4053 是一款可从一个 USB 端口直接供电的独立锂离子电池线性充电器。该 IC 包括一个片上功率 MOSFET 并免除了增设一个外部检测电阻器和阻塞二极管之需。热调节功能可自动调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。该功能使得终端产品和 LTC4053 能够在 IC 以最大充电速率对电池进行不间断充电时免受热应力的影响。

充电电流和充电时间可分别由一个电阻器和电容器进行外部设置。当拿掉输入电源 (交流适配器或 USB 电源) 时，LTC4053 将自动进入一个低消耗电流的睡眠模式，从而使电池漏电流降至 5µA 以下。

LTC4053 还包括 NTC 温度检测、C/10 检测电路、AC 适配器接入的逻辑信号、电池低压充电调节(涓流充电) 和停机 (25µA 供电电流) 功能。

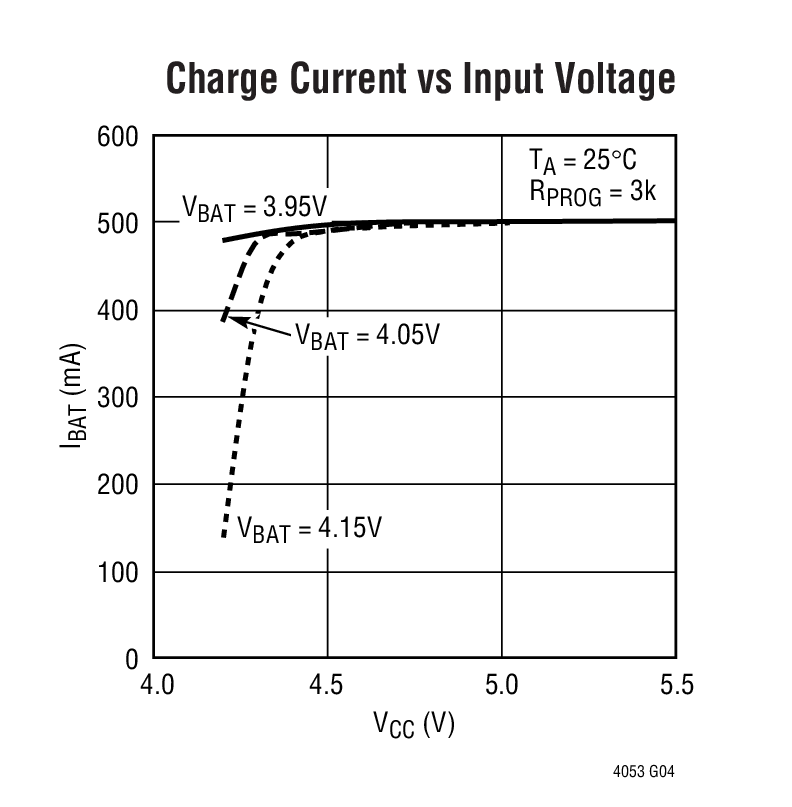

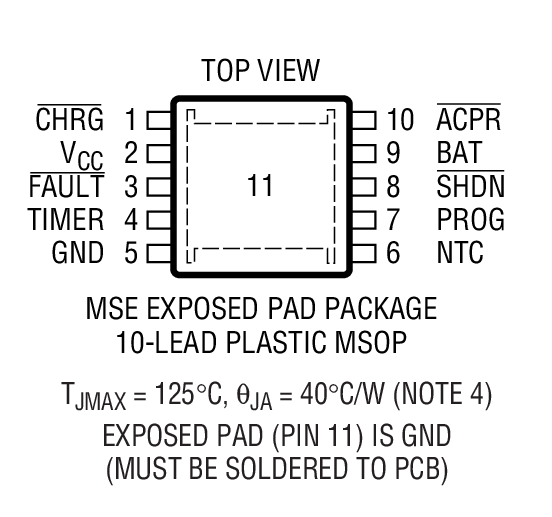

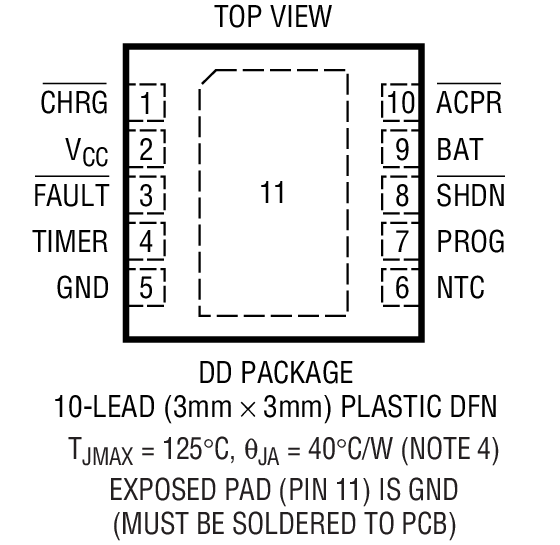

LTC4053 采用 10 引脚耐热增强型 MSOP 封装和偏平 (0.75mm) DFN 封装。


应用

  • 蜂窝电话
  • 手持式计算器
  • 充电座
  • MP3 播放机
  • 数码相机
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4053-4.2

文档

13
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/30/2007
英文

LTC4053-4.2: USB Compatible Lithium-Ion Battery Charger with Thermal Regulation Data Sheet

打开PDF文件

redirect
204.00K
download

下载 PDF

PDF Vector

PDF

更新 08/09/2004
日文

LTC4053-4.2: サーマル・レギュレーション装備のUSB互換リチウムイオン・バッテリ・チャージャ データシート

打开PDF文件

redirect
161.00K
download

下载 PDF

设计笔记

6

PDF Vector

PDF

更新 04/01/2014
英文
DN320 - New ICs Simplify Battery Charging from the USB redirect icon

73.00K

download

下载 PDF

PDF Vector

PDF

更新 08/09/2004
中文
DN320 New ICs Simplify Battery Charging from the USB redirect icon

866.00K

download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
日文
DN320 新型ICによるUSBからのバッテリ充電の簡素化 redirect icon

58.00K

download

下载 PDF

PDF Vector

PDF

更新 11/16/2007
英文
DN1008 - Simple, Efficient, All-in-One USB Power Management IC Solution redirect icon

64.00K

download

下载 PDF

PDF Vector

HTML

更新 11/03/2022
英文
Design Note 1008: Simple, Efficient, All-in-One USB Power Management IC Solution redirect icon

PDF Vector

HTML

更新 11/08/2022
英文
Design Note 320: New ICs Simplify Battery Charging from the USB redirect icon

用户手册

2

PDF Vector

PDF

更新 04/17/2015
英文
DC705A - Demo Manual redirect icon

291.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC567A - Demo Manual redirect icon

234.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R421 Reliability Data redirect icon

66.89 K

download

下载 PDF

应用笔记

2

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

技术文档 9
show more Icon

数据手册 1

LTC4053-4.2: USB Compatible Lithium-Ion Battery Charger with Thermal Regulation Data Sheet

可靠性数据 1

R421 Reliability Data

用户手册 2

DC705A - Demo Manual
DC567A - Demo Manual

应用笔记 1

电池充电器的反向电压保护

设计笔记 4

DN320 New ICs Simplify Battery Charging from the USB
DN1008 - Simple, Efficient, All-in-One USB Power Management IC Solution
Design Note 1008: Simple, Efficient, All-in-One USB Power Management IC Solution
Design Note 320: New ICs Simplify Battery Charging from the USB

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4053EDD-4.2#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4053EDD-4.2#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4053EMSE-4.2#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4053EMSE-4.2#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4053EMSE-4.2#PBF

量产

LTC4053EMSE-4.2#TRPBF

量产

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4053EMSE-4.2#PBF

量产

LTC4053EMSE-4.2#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4053EMSE-4.2#PBF

量产

LTC4053EMSE-4.2#TRPBF

量产

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4053EMSE-4.2#PBF

量产

LTC4053EMSE-4.2#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

低压热插拔控制器1
LTC4361
popup image
Cart

推荐新设计使用

过压 / 过流保护控制器

部分模型 产品周期 描述
LTC4361
popup image
Cart

推荐新设计使用

过压 / 过流保护控制器

评估套件

评估套件 2

reference details image

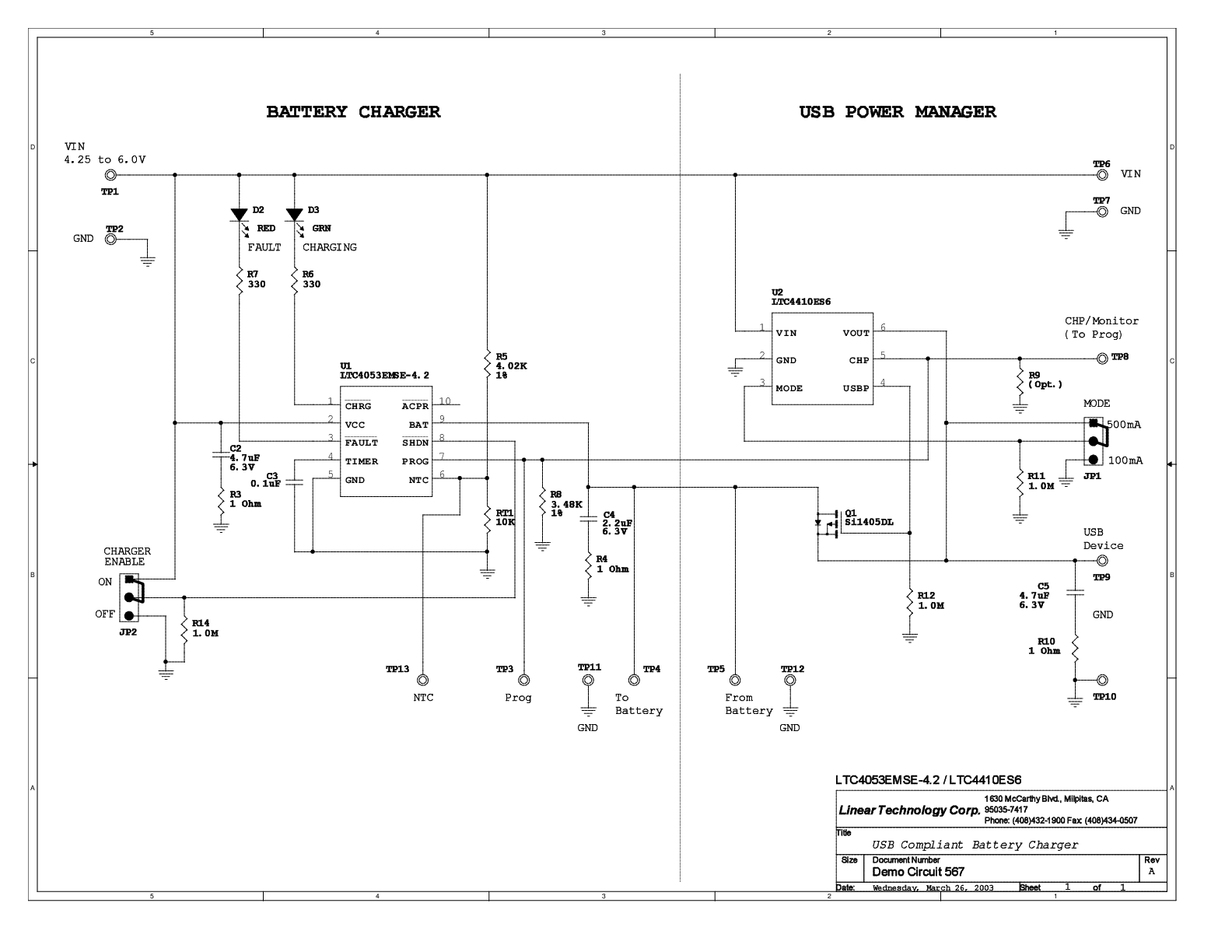

DC567A

LTC4053EMSE-4.2 LTC4410ES6 | 兼容USB电池充电器，4.25至6Vin，跳线可选，100mA或500mA

reference details image

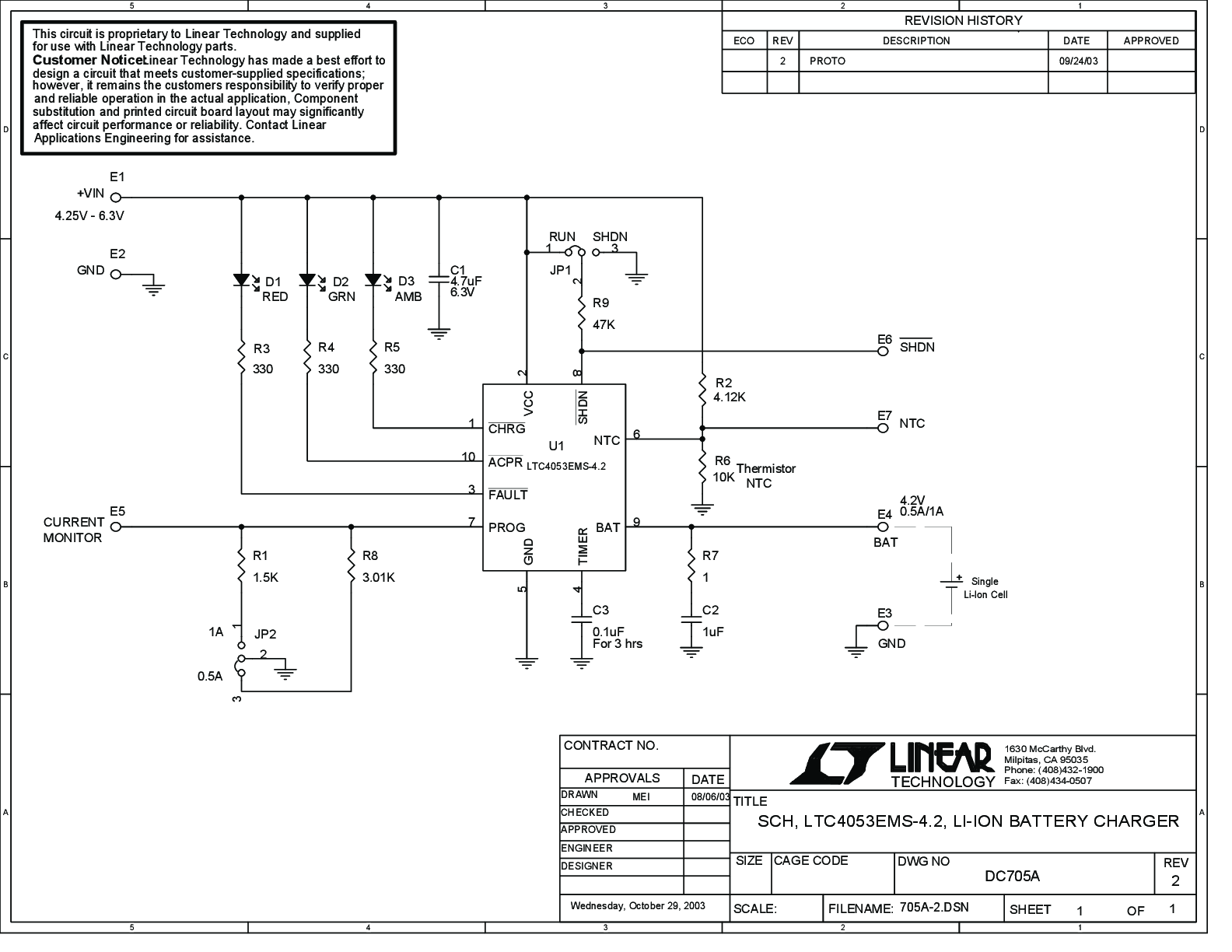

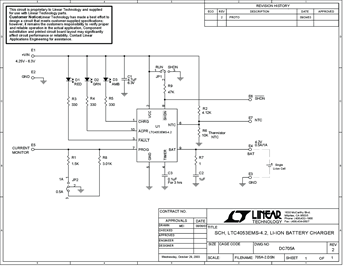

DC705A
